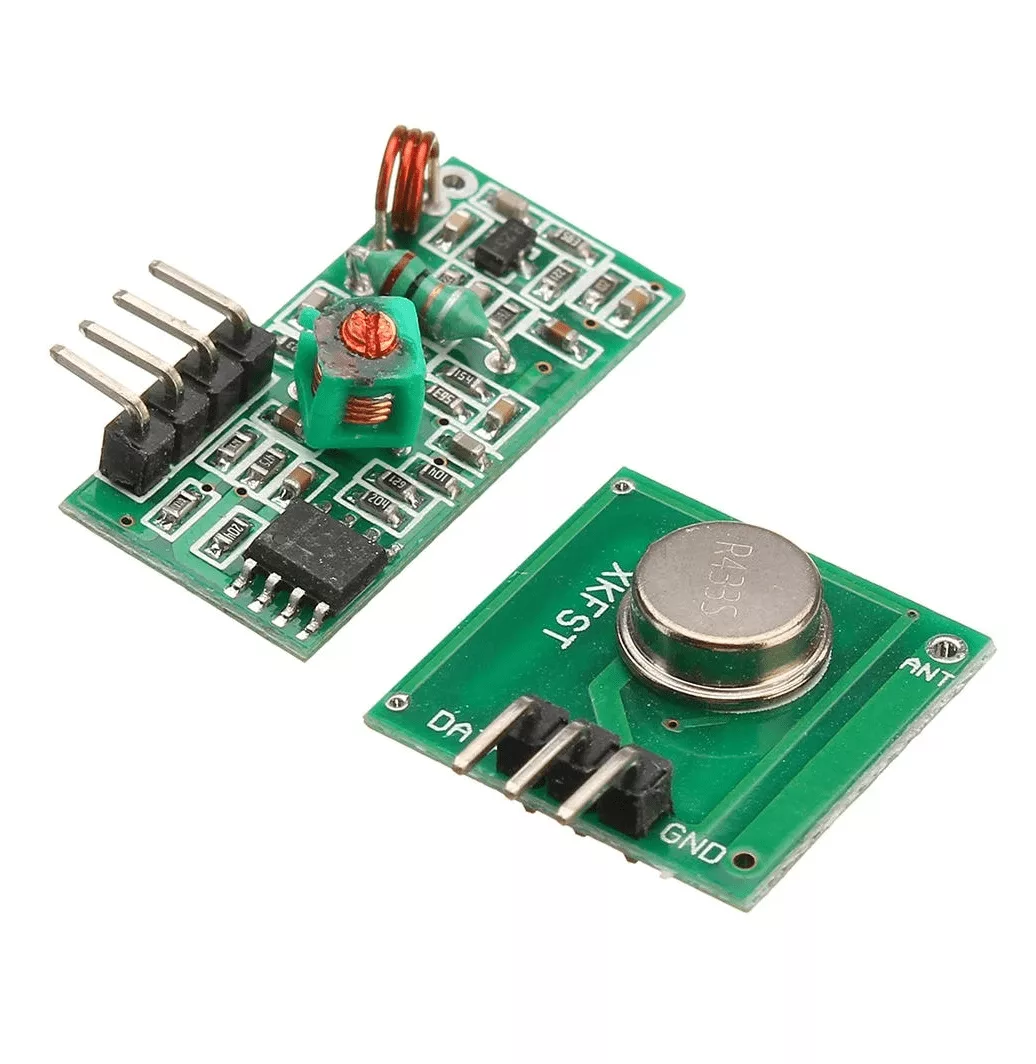

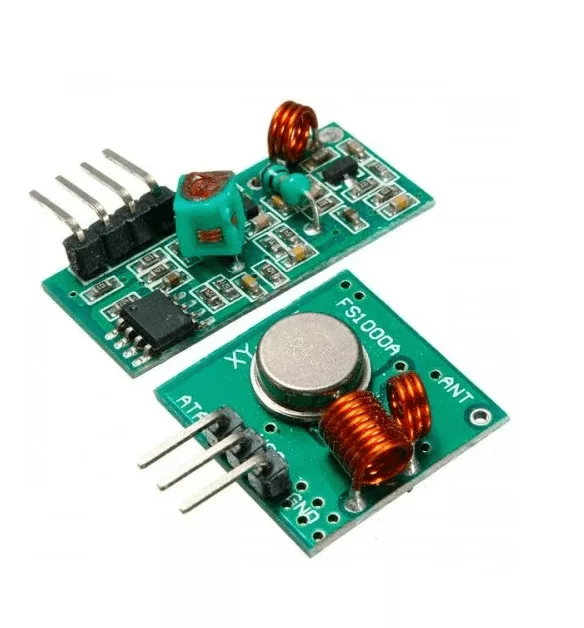

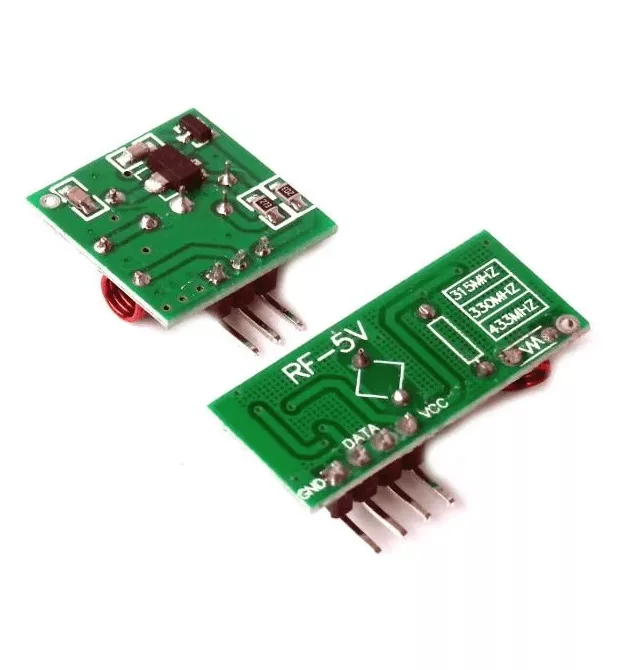

Module sans fil RF 433Mhz (Transmetteur + récepteur)
La transmission se produit au taux de 1Kbps – 10Kbps. Les données transmises sont reçues par un récepteur RF fonctionnant à la même fréquence que celle de l’émetteur.
Cet émetteur RF à faible coût peut être utilisé pour transmettre des signaux jusqu’à 100 mètres (la conception de l’antenne, l’environnement de travail et la tension d’alimentation auront un impact sérieux sur la distance effective). C’est bon pour le développement d’appareils à batterie sur une courte distance. 433 MHz est la fréquence de fonctionnement pour la paire émetteur et récepteur.
Caractéristiques :
- Large entrée d’alimentation (2,5 V à 12 V)
- Facile à intégrer (V+, GND et Data)
- L’appareil en mode veille prolongée lorsque la broche de données est mise à la terre
- Très petite dimension.
Spécification du module récepteur
Tension de fonctionnement : DC5V
Courant statique : 4MA
Fréquence du récepteur : 433,92MHZ ;
Sensibilité 315 Mhz ：－Dimension 105DB
：
Antenne externe 30*14*9mm ：fil de signal 32CM，spirale
Spécification du module émetteur
Tension de fonctionnement : 3-12 V
Fréquence de fonctionnement : 433,92 MHz ; 315Mhz
Courant de veille
: 0mA Courant de fonctionnement :20-28mA
Distance de transmission :> 500m (ouverture à la sensibilité de la plaque de réception à une distance supérieure à
-103dBm) Puissance de sortie : 16dBm (40mW)
Taux de transfert : <10Kbps
Mode de modulation : OOK (Modulation d’amplitude)
Température de fonctionnement : -10 ~ +70 ℃
Taille : 19 × 19 × 8 mm
