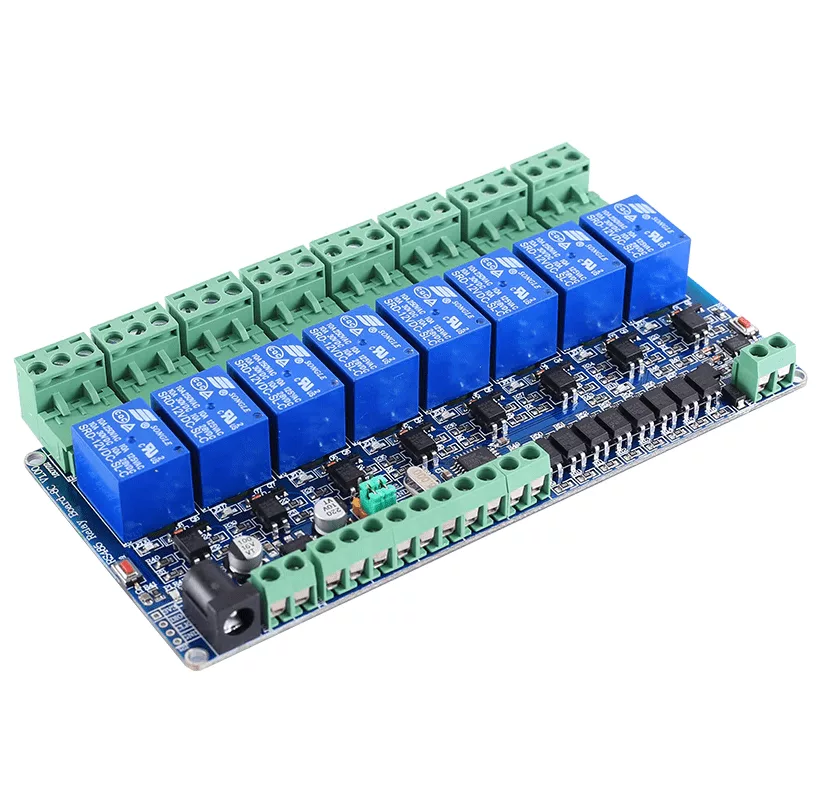

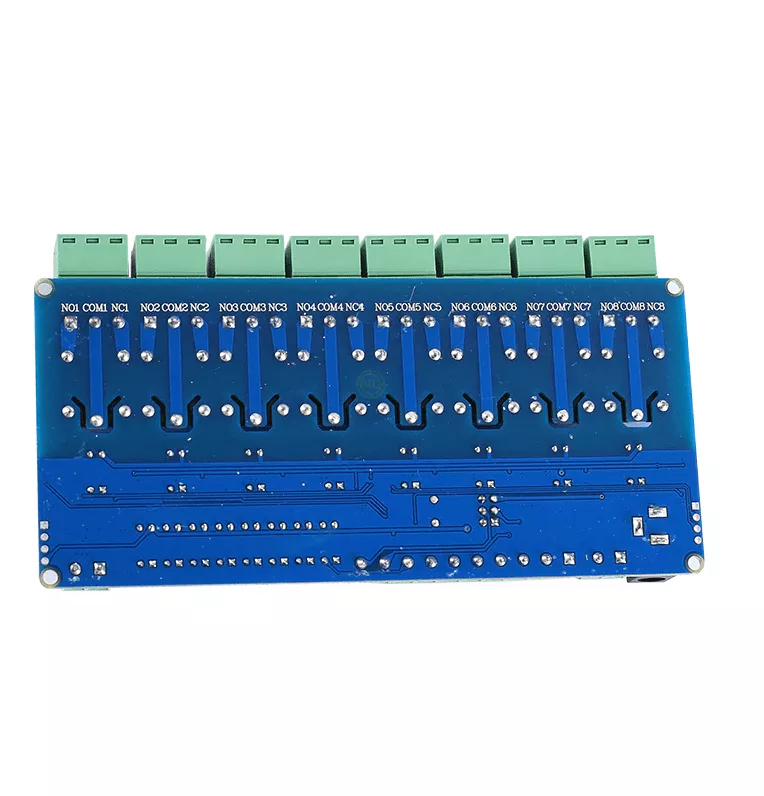

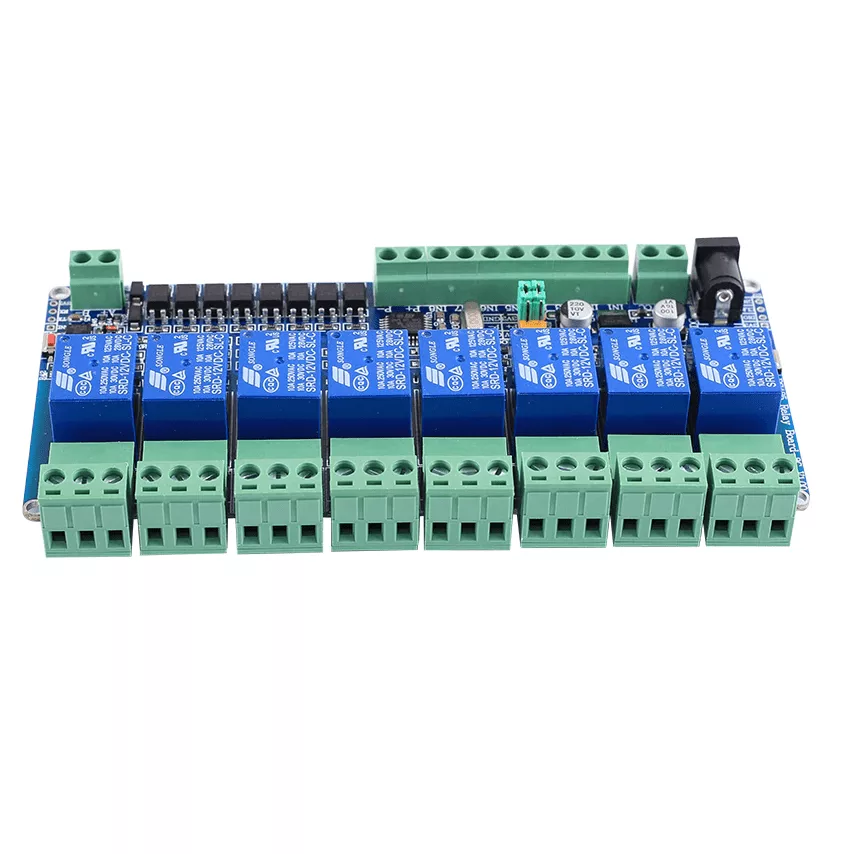

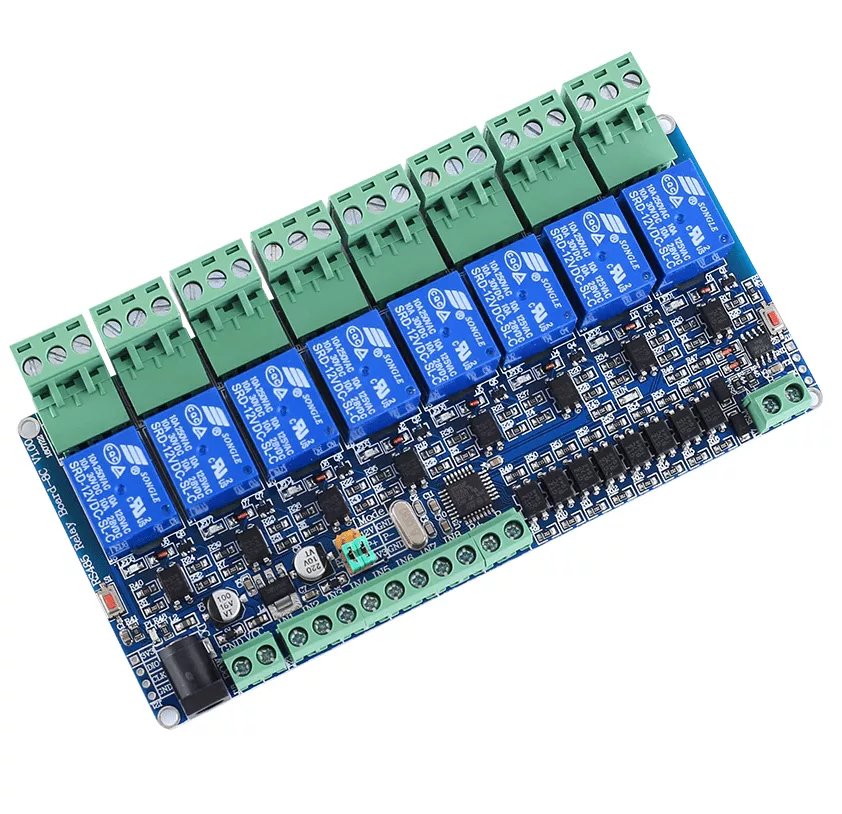

Module relais E/S 8 CH 12V Interface de Communication RS485/TTL

139,000 TND

EAN: 6190000072634
SKU:DAR-02-R22

Module relais E/S 8 CH 12V Interface de Communication RS485/TTL

Paramètres:

  1. Nom du produit: Module de relais 8Bit MODBUS RTU
  2. Tension de fonctionnement: cc 12V
  3. Courant de travail: 1A
  4. Débit Baud: 4800/9600/19600bps (9600bps par défaut)
  5. Optocoupleur signal d’entrée: DC 12V
  6. Régler l’adresse: 1 ~ 255
  7. mode de contrôle de relais: ON/OFF,Delay_ON,Delay_OFF
  8. Temps de retard: 0 ~ 25.5s
  9. Charge: AC 250V 10A ou DC 30V 10A
  10. Protocole: Modbus RTU
  11. Interface:RS485/TTL UART
  12. Canal de contrôle: 8 canaux
  13. Température de travail:-20 ℃ ~ 85 ℃
  14. Humidité de travail: 10% ~ 85% RH
  15. Taille du PCB: 145*78*22mm

Commande MODBUS RTU:

  1. Débit Baud: 9600,8, aucun, 1 /Régler l’adresse de l’appareil/
  2. Dispositif de réglage adresse à 0x01: 00 10 00 00 00 01 02 00 01 6A 00
  3. Dispositif de réglage adresse à 0x02: 00 10 00 00 00 01 02 00 02 2A 01
  4. Dispositif de réglage adresse à 0x03: 00 10 00 00 00 01 02 00 03 EB C1 /**************** Format de commande ****************************************************/
  5. Lire dispositif adresse: 00 03 00 00 00 01 85 db Retour: 00 03 02 00 01 44 44 //01 est l’adresse de périphérique.
  6. Définir le format de commande: Allumer 1 # relais: 01 05 00 01 01 00 9d 9a Note_1: le 1er octet est l’adresse de l’appareil. Note_2: le 2ème octet est un code de fonction. Note_3: les 3e et 4e octets sont des adresses relais/registre. Donc il peut être 0x0000, 0x0001, 0x0002, 0x0003, 0x0004, 0x0005, 0x0006, 0x0007. Note_4: les 5e et 6e octets sont des données de relais/enregistrement. 01 signifie allumer le relais et 00 signifie éteindre le relais. Note_5: les 7e et 8e octets sont des codes CRC. /Activer/désactiver le relais/
  7. Allumez 0 # relais: 01 05 00 00 FF 00 8C 3A Éteindre 0 # relais: 01 05 00 00 00 00 CD CA
  8. Allumer 1 # relais: 01 05 00 01 FF 00 DD FA Éteindre 1 # relais: 01 05 00 01 00 00 9C 0A
  9. Allumez le relais 2 #: 01 05 00 02 FF 00 2D FA Éteindre 2 # relais: 01 05 00 02 00 00 6C 0A
  10. Allumez 3 # relais: 01 05 00 03 FF 00 7C 3A Éteindre 3 # relais: 01 05 00 03 00 00 3D CA
  11. Allumer le relais 4 #: 01 05 00 04 FF 00 CD FB Éteindre 4 # relais: 01 05 00 04 00 00 8C 0B
  12. Allumez 5 # relais: 01 05 00 05 FF 00 9C 3B Éteignez 5 # relais: 01 05 00 05 00 00 DD CB
  13. Allumez 6 # relais: 01 05 00 06 FF 00 6C 3B Éteindre 6 # relais: 01 05 00 06 00 00 2D CB
  14. Allumer le relais 7 #: 01 05 00 07 FF 00 3D FB Éteindre 7 # relais: 01 05 00 07 00 00 7C 0B /Lire l’état du relais/
  15. Lire 0 # statut du relais: 01 01 00 00 01 FD CA
  16. (lire 1 # l’état du relais: 01 01 00 01 00 01 AC 0A
  17. Lire 2 # l’état du relais: 01 01 00 02 00 01 5C 0A
  18. Lire 3 # l’état du relais: 01 01 00 03 00 01 0D CA
  19. 4 # l’état du relais: 01 01 00 04 00 01 C.-B 0B
  20. Lire 5 # statut du relais: 01 01 00 05 00 01 ED CB
  21. Lire 6 # l’état du relais: 01 01 00 06 00 01 1D CB
  22. Lire 7 # l’état du relais: 01 01 00 07 00 01 4C 0B
  23. Lire tous les relais statut: 01 01 00 00 00 08 3D CC /Activer le Mode de retard/
  24. Fonction: le relais s’allume pendant un temps de retard puis s’éteint.
  25. L’unité de temps de retard est de 100ms [cela signifie 1 est de 100ms]
  26. Contrôle 1 # dispositif 0 # relais: 01 05 02 00 07 00 CE 42 // 7*100ms = 700ms
  27. Contrôle 1 # dispositif 1 # relais: 01 05 02 01 08 00 9A 72 //800MS
  28. Contrôle 2 # périphérique 0 # relais: 02 05 02 00 05 00 FC 11 //500MS
  29. Contrôle 2 # dispositif 1 # relais: 02 05 02 01 06 00 9E 21 //600MS
  30. Allumez tous les relais: 01 0F 00 00 00 08 01 00 FE 95
  31. Allumez tous les relais: 01 0F 00 00 00 08 01 FF ÊTRE D5 /**************** Inverse L’état De Sortie ************************************************/
  32. Inverse 0 # relais: 01 05 00 00 55 00 F2 9A
  33. Reverse 1 # relais: 01 05 00 01 55 00 A3 5A
  34. Inverser 2 # relais: 01 05 00 02 55 00 53 5A
  35. Inverse 3 # relais: 01 05 00 03 55 00 02 9A
  36. Inverse 4 # relais: 01 05 00 04 55 00 B3 5B
  37. Inverse 5 # relais: 01 05 00 05 55 00 E2 9B
  38. Inverse 6 # relais: 01 05 00 06 55 00 12 9B
  39. Inverse 7 # relais: 01 05 00 07 55 00 43 5B
  40. Contrepasser toutes les relais: 01 05 00 00 5A 00 F7 6A /Lire l’état d’entrée 8 bits/
  41. Envoyer: 01 02 00 00 00 08 79 CC
  42. Recevoir: 01 02 01 00 A1 88 5.Application: 1>.Contrôle du système intégré 2>. Contrôle industriel 3>. Contrôle de l’appareil mobile Micro 6. Paquet: 1>.1 Module de relais MODBUS RTU 8 bits
