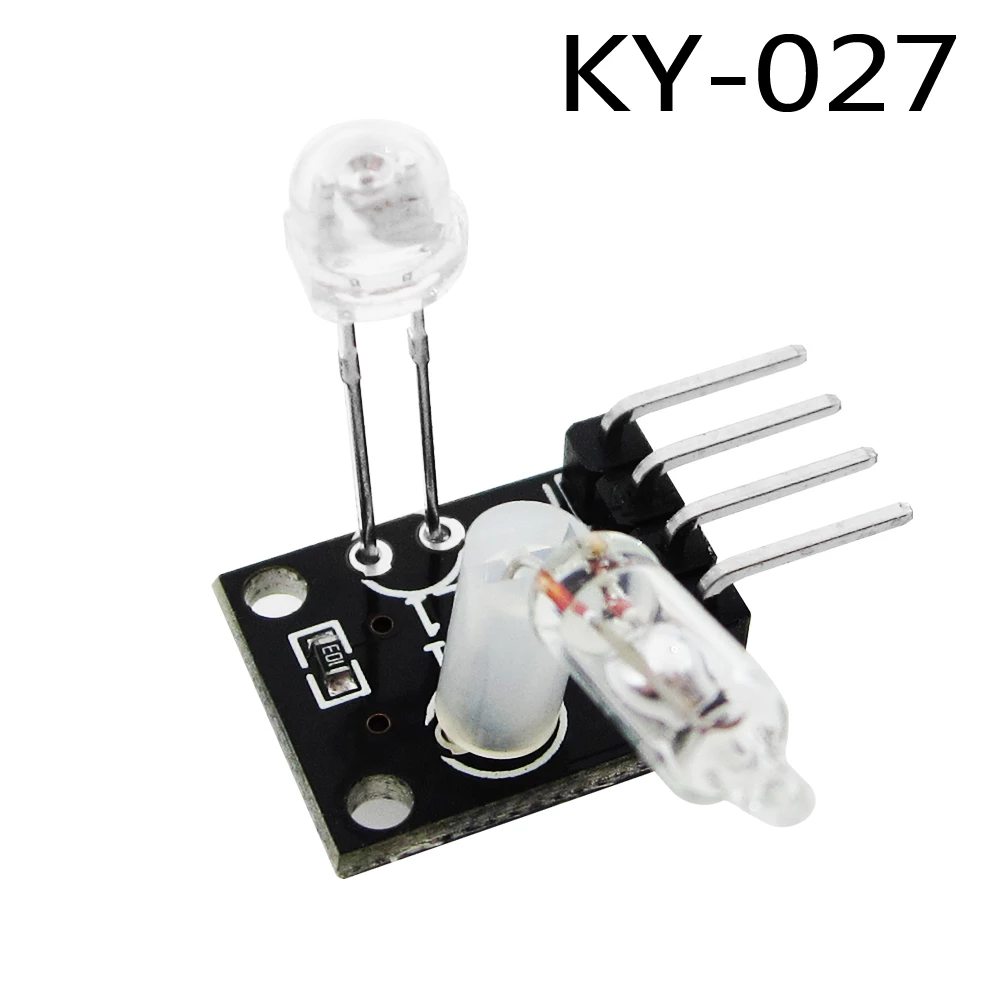

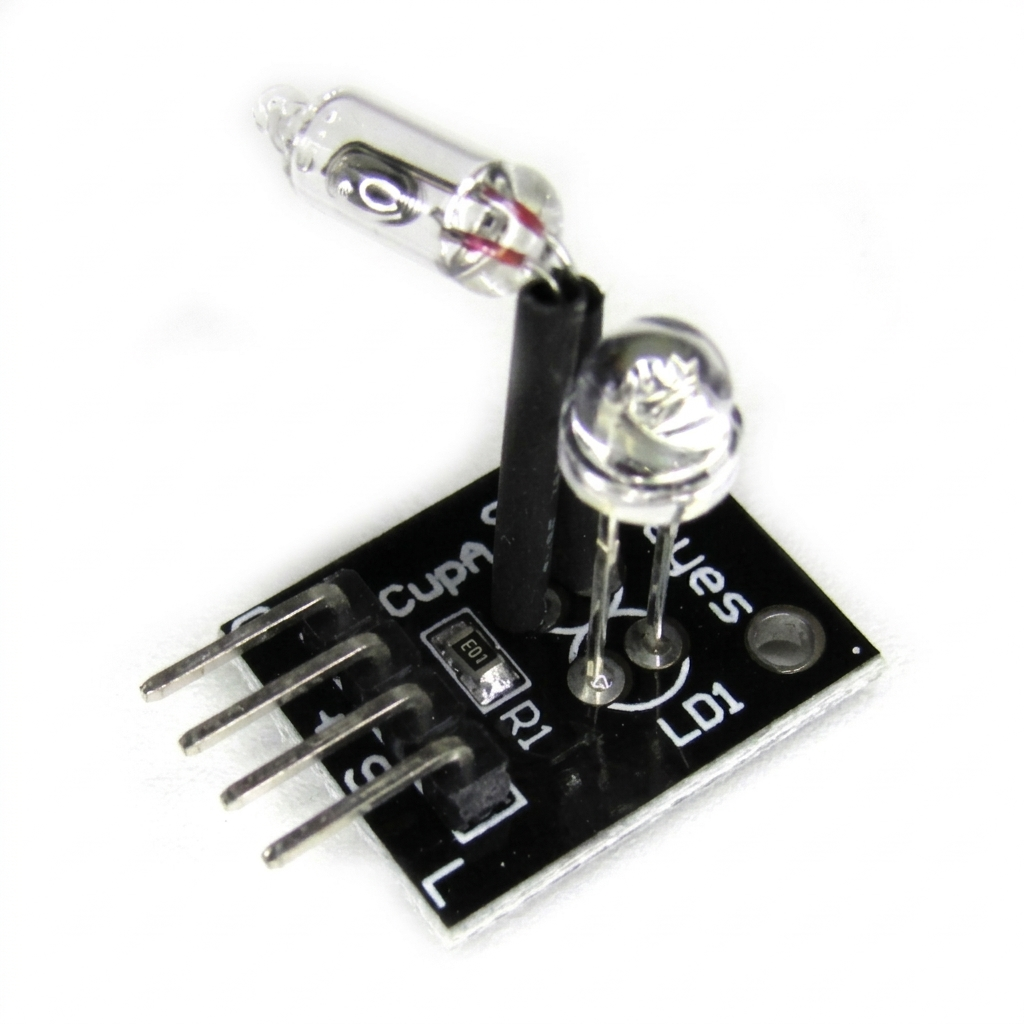

Module Magic Light Cup KY-027

UGS : DCD-01-B47

En stock

Module Magic Light Cup KY-027 avec capteur de lumière, tension de 5V et dimensions compactes. Parfait pour vos projets électroniques et robotiques.

5,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Vibration · Inclinaison · 3,3-5V

Module KY-027 : détecteur de choc/inclinaison avec LED intégrée, pas un capteur de lumière

Le KY-027 « Magic Light Cup » embarque un interrupteur de vibration/inclinaison et une LED pilotable indépendamment. Associé à un second module, il reproduit l’effet « transfert de lumière » popularisé sur Arduino ; utilisé seul, c’est un déclencheur de mouvement simple et robuste.

🔎 Présentation

Le module KY-027 fait partie de la célèbre série KY de capteurs pour Arduino/ESP32/Raspberry Pi. Contrairement à ce que son ancien nom commercial laisse parfois croire, il ne mesure pas la luminosité ambiante : il combine un interrupteur de choc/inclinaison (bille ou mercure scellé dans un tube de verre selon les lots) et une LED pilotable séparément via une broche dédiée. C’est ce couple capteur + LED qui permet l’effet « lumière magique » lorsqu’on incline le module.

⭐ Pourquoi ce module

📡Détection de choc/inclinaisonInterrupteur scellé qui change d’état sous l’effet d’un mouvement ou d’une bascule.
💡LED pilotable indépendammentBroche « L » dédiée : la LED peut être commandée en PWM sans dépendre du capteur.
🔋Alimentation 3,3 V ou 5 VCompatible directement Arduino (5V) et ESP32/micro:bit/Raspberry Pi Pico (3,3V).
🔌4 broches enfichablesGND, VCC, S (signal capteur) et L (commande LED) au pas standard breadboard.

📐 Caractéristiques techniques

Type de capteurInterrupteur de choc/inclinaison
Sortie LEDLED simple, pilotage indépendant (broche L)
Tension d’alimentation3,3 V ou 5 V DC
Résistance série recommandée120 Ω (3,3V) / 220 Ω (5V)
BrochesGND · VCC · S · L (4 broches)
FormatModule compact enfichable breadboard
CompatibilitéArduino, ESP32, micro:bit, Raspberry Pi (Pico)
CatégorieCapteur de vibration/choc

🍸 L’effet « Magic Light Cup » expliqué

Le nom vient d’une démonstration classique : deux modules KY-027 sont pilotés en PWM de façon complémentaire, de sorte qu’en inclinant l’ensemble d’un module vers l’autre, la LED de l’un s’éteint progressivement pendant que celle de l’autre s’allume — comme si la lumière « coulait » d’un module à l’autre. Utilisé seul, le module sert simplement de déclencheur logique : détection de choc, d’inclinaison ou de mouvement pour activer une alarme, un éclairage ou une action programmée.

🛠️ Usages courants

Un capteur binaire simple, idéal pour s’initier à la détection de mouvement :

💡 Effet lumineux interactif🚨 Alarme anti-choc🎮 Jouet/interface ludique🧪 TP capteurs Arduino🤖 Détection d’orientation robot

👤 Pour qui ?

Débutants Arduino/ESP32Étudiants électroniqueMakersEnseignants (kits de capteurs)

💡 Bon à savoir

Le KY-027 n’est pas un photorésistor : il ne réagit ni à la lumière ni à la luminosité ambiante, uniquement au mouvement/à l’inclinaison. Le tube scellé de l’interrupteur peut, selon les lots, contenir une bille conductrice ou une goutte de mercure : évitez tout choc violent susceptible de le briser et, en cas de casse, ne manipulez pas les résidus à mains nues et jetez le module avec les déchets électroniques (DEEE), jamais avec les ordures ménagères.

🏁 En résumé

Le module KY-027 associe un interrupteur de choc/inclinaison et une LED pilotable séparément, dans un format compact prêt pour breadboard. Correctement utilisé — comme capteur de mouvement et non comme capteur de lumière — c’est une brique simple et fiable pour initier vos élèves ou vos projets Arduino/ESP32 à la détection d’événements physiques.

Documentation et ressources

Questions fréquentes

Quel est l'usage principal du Module Magic Light Cup KY-027 ?

Le Module Magic Light Cup KY-027 est conçu pour détecter la lumière ambiante et peut être utilisé dans divers projets électroniques et robotiques. Il permet d'ajouter une fonctionnalité d'éclairage automatique à vos créations.

Ce module est-il compatible avec d'autres composants électroniques ?

Oui, le Module Magic Light Cup KY-027 fonctionne avec des systèmes à tension de 5V, ce qui le rend compatible avec de nombreux microcontrôleurs et plateformes de développement comme Arduino.

Comment installer le Module Magic Light Cup KY-027 ?

L'installation du Module Magic Light Cup KY-027 est simple. Il suffit de le connecter à votre circuit en respectant les polarités et en utilisant les broches appropriées pour l'alimentation et le signal.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le Module Magic Light Cup KY-027 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon la localisation. Nous nous efforçons de traiter les commandes rapidement.

Le Module Magic Light Cup KY-027 est-il garanti ?

Oui, le Module Magic Light Cup KY-027 est couvert par une garantie de 6 mois contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise utilisation.

Quelles sont les différences entre le Module Magic Light Cup KY-027 et d'autres modules similaires ?

Le Module Magic Light Cup KY-027 se distingue par sa taille compacte et sa sensibilité à la lumière. Il est conçu pour des projets nécessitant une détection précise de l'éclairage ambiant, ce qui peut ne pas être le cas pour d'autres modules.

Peut-on utiliser ce module pour des projets en extérieur ?

Le Module Magic Light Cup KY-027 est principalement conçu pour un usage intérieur. Pour des projets en extérieur, il est recommandé de le protéger contre les intempéries afin d'assurer son bon fonctionnement.

Comment utiliser le Module Magic Light Cup KY-027

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Avant de commencer, assurez-vous d'avoir un microcontrôleur compatible, comme un Arduino, ainsi que des câbles de connexion. Vérifiez que votre module KY-027 est en bon état et que vous disposez d'une source d'alimentation de 5V.

  2. 2
    Connexion du module

    Connectez le module KY-027 à votre microcontrôleur. Reliez la broche VCC du module à la broche 5V de l'Arduino, la broche GND à la terre (GND) et la broche de signal (OUT) à une entrée analogique, par exemple A0.

  3. 3
    Installation de l'environnement de développement

    Téléchargez et installez l'environnement de développement Arduino IDE sur votre ordinateur. Assurez-vous que votre microcontrôleur est correctement configuré dans l'IDE.

  4. 4
    Écriture du code

    Ouvrez l'IDE Arduino et créez un nouveau sketch. Écrivez un code simple pour lire la valeur du capteur de lumière. Utilisez la fonction analogRead() pour lire la valeur sur la broche A0 et affichez-la sur le moniteur série.

  5. 5
    Téléversement du code

    Connectez votre microcontrôleur à votre ordinateur via un câble USB. Sélectionnez le bon port et le type de carte dans l'IDE, puis téléversez le code que vous avez écrit. Vérifiez qu'il n'y a pas d'erreurs.

  6. 6
    Test du module

    Ouvrez le moniteur série dans l'IDE Arduino. Vous devriez voir des valeurs numériques s'afficher en fonction de la lumière ambiante. Testez le module en changeant l'éclairage autour de lui pour observer les variations.

  7. 7
    Intégration dans un projet

    Une fois que vous avez vérifié que le module fonctionne correctement, vous pouvez l'intégrer dans votre projet électronique ou robotique. Utilisez les valeurs lues pour contrôler d'autres composants, comme des LED ou des moteurs.

Poids0,03 kg
