Module LED DIP 3 couleurs

4,000 TND

EAN: 6190000078964
SKU:DCD-01-B03

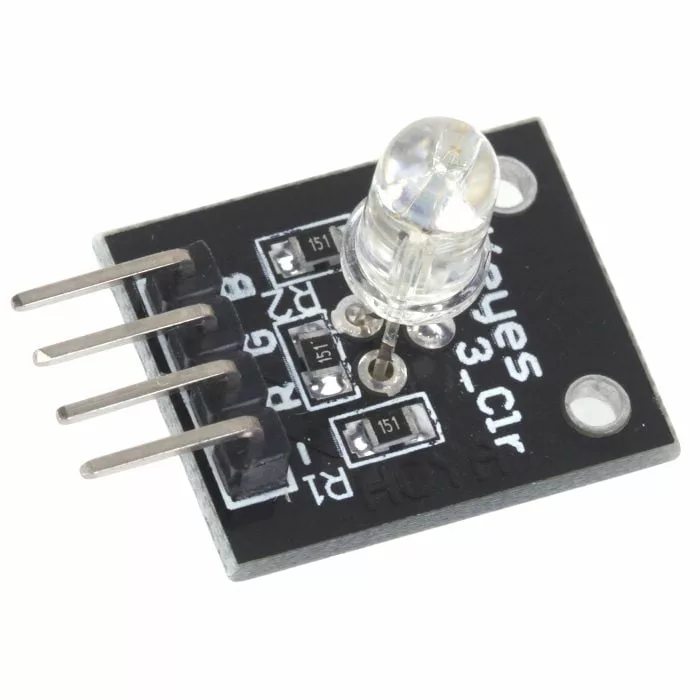

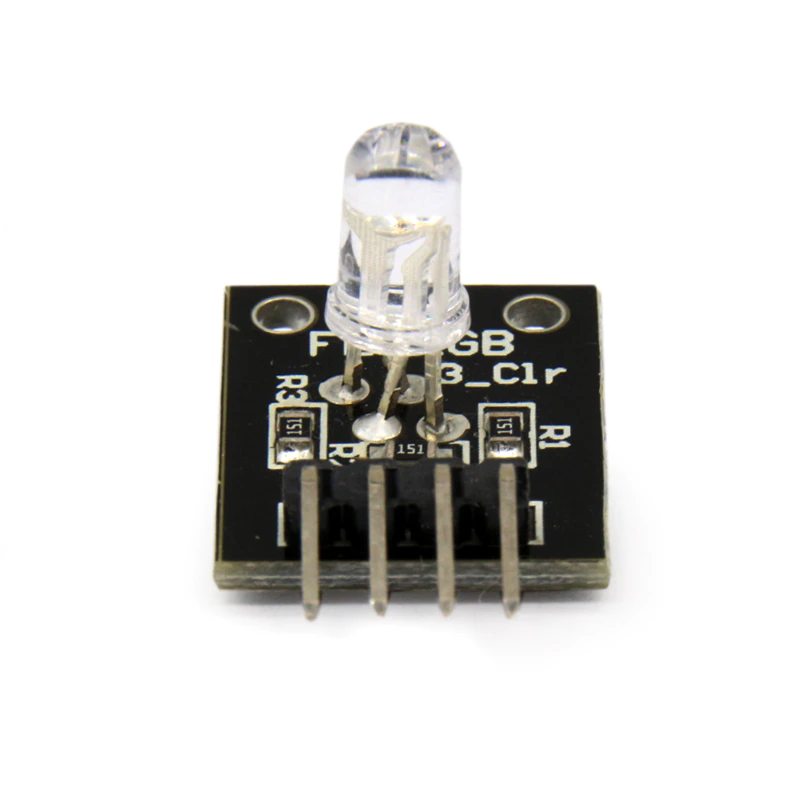

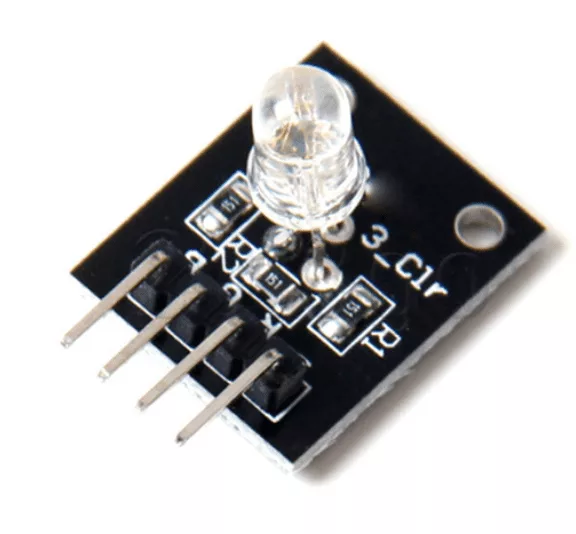

Ce module se compose d’une LED RVB de 5 mm et de trois  résistances de limitation de 150Ω pour éviter le burn-out. Le réglage du signal PWM sur chaque broche de couleur entraînera des couleurs différentes.

Il s’agit d’un module LED DIP 3 couleurs. Grâce au réglage PWM, trois couleurs primaires peuvent être mélangées pour obtenir des couleurs différentes.

Connectez la broche rouge (R) du KY-016 à la broche 11 de l’Arduino. Bleu (B) à la broche 10, vert (G) à la broche 9 et masse (-) à GND. Notez que vous n’avez pas besoin d’utiliser des résistances de limitation puisqu’elles sont déjà incluses sur la carte.

Diagramme de connexion:



Module LED DIP 3 couleursConnexion des broches avec Arduino :

module LED Arduino
R Broche 11
B Broche 10
g Broche 9
GND

Caractéristiques :

  1. L’utilisation de LED polychromes enfichables.
  2. Résistance de limitation trichromatique RVB pour éviter l’épuisement.
  3. Avec une variété d’interfaces à puce unique.
  4. Grâce au réglage PWM, trois couleurs primaires peuvent être mélangées pour obtenir différentes couleurs
  5. La tension de fonctionnement: 5V
