Module joystick

Module joystick

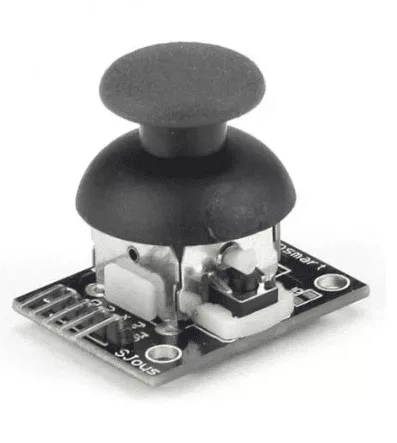

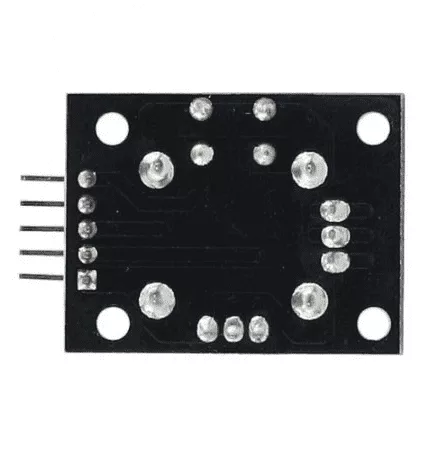

Il s’agit du Module JoyStick PS2 très similaire aux joysticks « analogiques » sur les contrôleurs PS2 (PlayStation 2). Les mouvements directionnels sont simplement deux potentiomètres – un pour chaque axe. Les pots sont ~ 10k chacun. Ce joystick dispose également d’un bouton de sélection qui est actionné lorsque le joystick est enfoncé.

A l’aide de ce module Joystick, vous pouvez mesurer les coordonnées de position sur les axes X et Y en déplaçant le « chapeau ». Il contient également un interrupteur qui peut être enfoncé en poussant le « chapeau ». Il contient également un interrupteur qui peut être enfoncé en poussant le « chapeau » vers le bas. Similaire à la manette XBOX.

Les axes X et Y sont deux potentiomètres 10k qui contrôlent le mouvement 2D en générant des signaux analogiques. Lorsque le module est en mode de fonctionnement, il produira deux valeurs analogiques, représentant deux directions. Ce module utilise l’alimentation 5V, et la valeur, lors de la lecture via l’entrée analogique, serait d’environ 2,5V, une valeur augmentera avec le mouvement du joystick et ira jusqu’à 5V maximum ; la valeur diminue lorsque le joystick est déplacé dans l’autre sens jusqu’à 0V.

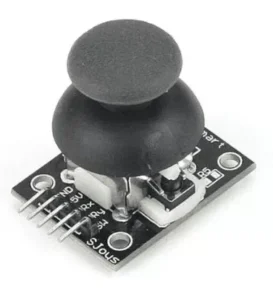

Module joystick

Applications:

1. En tant que générateur de signal d’onde carrée qui génère un signal d’onde carrée

2. Pour fournir un signal au pilote du moteur pas à pas

3. Génération d’impulsions réglable pour l’utilisation de la puce

4. Produire un signal d’impulsion variable, le circuit lié au contrôle (gradation PWM, vitesse)

Descriptif des modules :

La fréquence est divisée en trois plages :

1.XXX (pas de point décimal) : la plus petite unité est 1 Hz, la plage 1 Hz-999 Hz

2.XX.X (point décimal sur dix) : l’unité minimale est 0,1 Khz ; la plage de 0,1 kHz à 99,9 kHz

3.XXX (il y a trois décimales) : la plus petite unité est 1 Khz ; la gamme 1KHz-150KHz

Exemple d’affichage de fréquence :

1. »100″ indique que l’impulsion de sortie PWM de 100Hz

2. « 54.1 » indique que l’impulsion de sortie PWM de 54,1 KHz

3. « 1.2.4. » Indique que la sortie d’impulsion PWM 124KHz

4.Duty Cycle dans la plage : 0 à 100

5. Le cycle de service à trois fréquences est le même, tous les paramètres sont non volatils

Caractéristiques:

1. Fils d’interface à broches de 2,54 mm
2. Longue durée de vie et performances stables
3. Interface standard et blocs de construction électroniques
4. Largement utilisé dans les projets de bricolage Arduino
5. Cross rocker en tant que résistance 10K bidirectionnelle, avec le rocker dans une direction différente.
