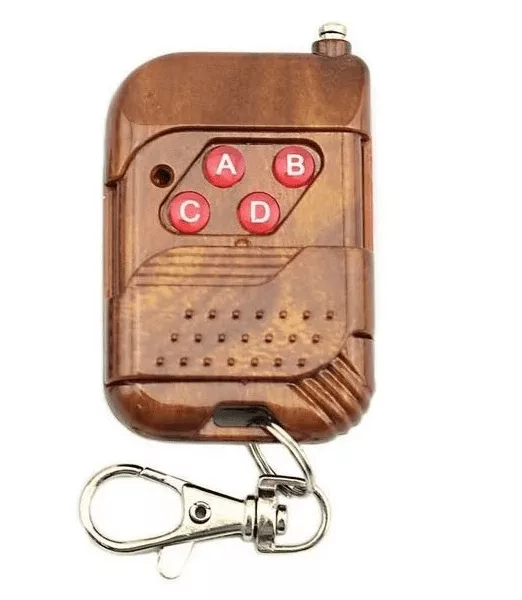

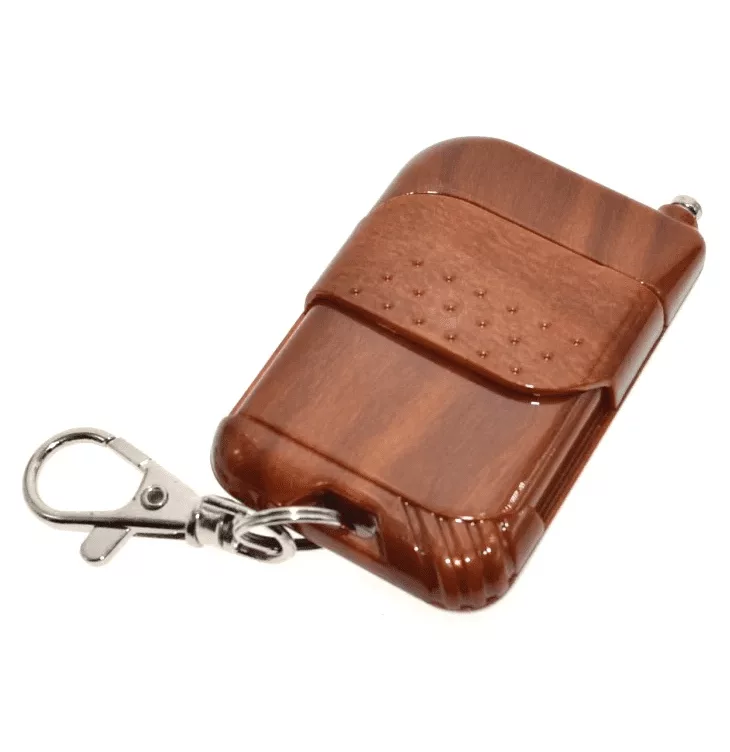

Module d’émetteur-récepteur de télécommande RF 4 boutons et 4 CH

17,000 TND

EAN: 6190000066503
SKU:DAR-02-E32

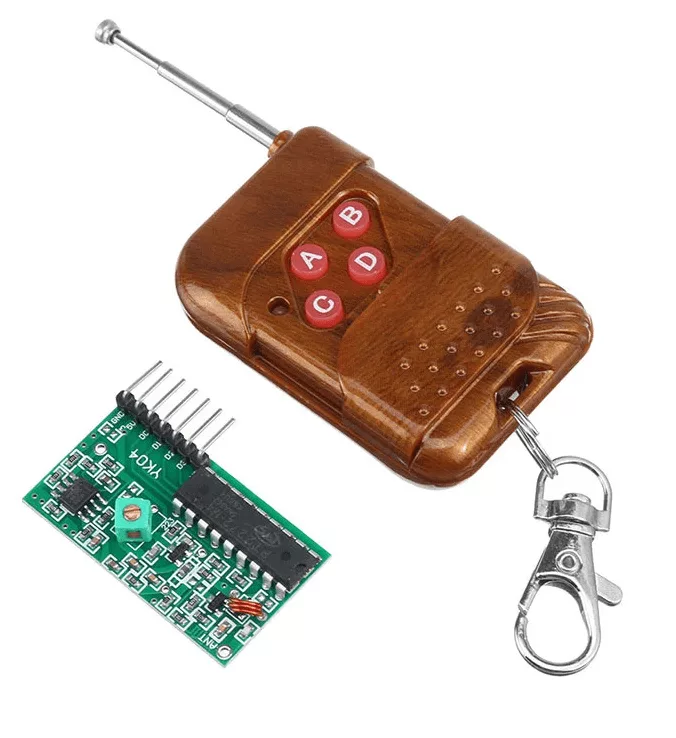

Module d’émetteur-récepteur de télécommande RF

Ils sont largement appliqués dans la majorité des amateurs d’électronique domestique, la conception et le développement de produits électroniques de télécommande industrielle peuvent être très bons en tant que source d’entrée de signal à puce unique, en particulier pour la conception de circuits électroniques des étudiants et des collèges, la conception des diplômés de la partie du circuit de télécommande .

  1. Il y a quatre boutons sur la télécommande et correspondent respectivement aux quatre bits de données à la broche de sortie de la carte de réception D0, D1, D2 et D3.
  2. Appuyez sur les boutons pour transmettre des signaux, le bit de données correspondant est sorti haut.

Attention : lors de la manipulation du module récepteur, veillez à ce que la bobine de cuivre (inductance) embarquée ne soit pas touchée. Un petit mouvement physique de la bobine modifie la valeur de l’inductance, ce qui peut entraîner un fonctionnement inapproprié du circuit

Module d'émetteur-récepteur de télécommande RF

Module d’émetteur-récepteur de télécommande RF


Module d'émetteur-récepteur de télécommande RF

Module d’émetteur-récepteur de télécommande RF


Module d'émetteur-récepteur de télécommande RF

Module d’émetteur-récepteur de télécommande RF


Comment ça fonctionne:

1. Lorsqu’une touche est enfoncée, le CI est connecté à la batterie d’alimentation et il commence à transmettre des paquets à une fréquence de 315 Mhz constitués de son ID et de l’octet de données qui indique quelle touche a été enfoncée. Ces informations sont utilisées dans les applications de contrôle à distance.

2. Chaque émetteur a un identifiant unique préprogrammé pendant la fabrication et ne peut pas changer. La carte réceptrice stocke généralement l’identifiant de l’émetteur dans sa mémoire auparavant, de sorte que le récepteur ne répond qu’aux identifiants d’émetteur connus pour les applications sécurisées.

3. La partie RF à l’intérieur de la télécommande est un émetteur 315 Mhz basé sur SAW, qui peut recevoir par n’importe quel récepteur RF ASK de type 315 Mhz suivi d’une puce de décodeur .

Remarque : par défaut, ce module de télécommande est livré avec un mode non verrouillable.

Cette télécommande RF est disponible en différents modes de fonctionnement : un mode non verrouillable, un mode autobloquant et un mode interverrouillable (le produit inclus est fourni en mode non verrouillable)
  • Non verrouillable :

La sortie a également connu le niveau de sortie de broche de données de sortie de jogging est instantané et l’émetteur et si la transmission correspond; est utile pour contrôler comme le jogging. Une broche de données de signal de télécommande est élevée, le signal disparaît lorsque le pied de données à distance est immédiatement restauré au niveau bas. Pour les applications telles que les portes électriques, les serrures de porte électriques et l’amarrage SCM, il suffit d’un niveau élevé de circuit et d’autres circuits, etc.

  • Autobloquant :

Ici, la broche de sortie de données permet au déclencheur de basculer la logique de fonctionnement ; les données peuvent être conservées aussi longtemps que la réception réussie du changement d’état de niveau correspondant, jusqu’au prochain changement de données distantes. Auto-verrouillage indépendant les uns des autres quatre, quatre télécommandes simultanées, telles que la commande d’éclairage et autres.

  • Interverrouillage :

La sortie est de toute façon la route pourra recevoir le signal reste à l’état haut correspondant aux données reçues de toute autre manière est le retour à l’état d’origine, seulement quatre verrouillages tournés complètement, des applications pratiques telles que le circuit de commutation de position des ventilateurs électriques.


Spécifications et fonctionnalités :

Télécommande de l’émetteur :
  1. Mode de modulation : ASK (Modulation d’amplitude).
  2. Types de codeurs : code fixe.
Carte récepteur de décodage :
  1. Récepteur Tension de fonctionnement : DC 5V.
  2. La sensibilité du récepteur est : -98dB.
  3. Branche 7 bits : VT, D3, D2, D1, D0, +5V et GND.
  4. VT est une broche de sortie haute de signal valide lors de la réception d’un signal valide, la sortie de broche haute peut également piloter le relais.
  5. Dimensions : 7 x 22 x 41 mm.
Connexion et fonctions des broches :

1. Indication d’état de sortie VT.
2.D3 sortie de données.
3.D2 sortie de données.
4.D1 sortie de données.
5.D0 sortie de données.
Alimentation 6,5V positive.
7. Négatif de l’alimentation GND.
8.ANT connecte la borne d’antenne.

Total de huit interfaces de module récepteur externe. “5V” signifie une alimentation positive, “D0, D1, D2, D3” représente la sortie, “GND” signifie que l’alimentation est négative, “ANT” signifie connecter la borne d’antenne.
En ce qui concerne les exigences de distance, la meilleure antenne quart d’onde utilise généralement un fil unique de 50 ohms, la longueur de l’antenne est d’environ 17 cm.
