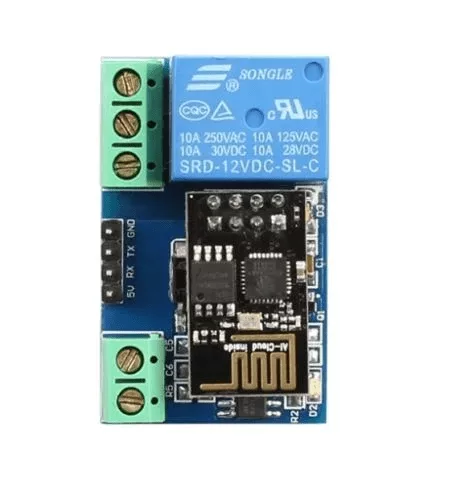

Module 1-Relais WIFI ESP8266 Avec ESP-01 5V Pour Smart Contrôle

Module 1-Relais WIFI ESP8266 Avec ESP-01 5V Pour Smart Contrôle

Comment utiliser :

1. Le module WIFI ESP8266 embarqué dispose de trois modes de fonctionnement : STA (client), AP (chaud), STA + AP (client + chaud), selon le travail du module pour sélectionner le mode de fonctionnement du module WIFI correspondant.
2. Le module doit utiliser le logiciel de débogage série sur l’ordinateur et le module USB vers TTL pour envoyer des commandes AT pour configurer le module WIFI, le module USB vers TTL RX, TX, broche GND, puis le module sur la broche TX, RX, GND, Alimentation IN +, IN – 5V.

Remarque : ce produit est disponible en 2 types de modules relais : JQC3F-5VDC-C et SRD-05VDC-SL-C. Il sera expédié au hasard.

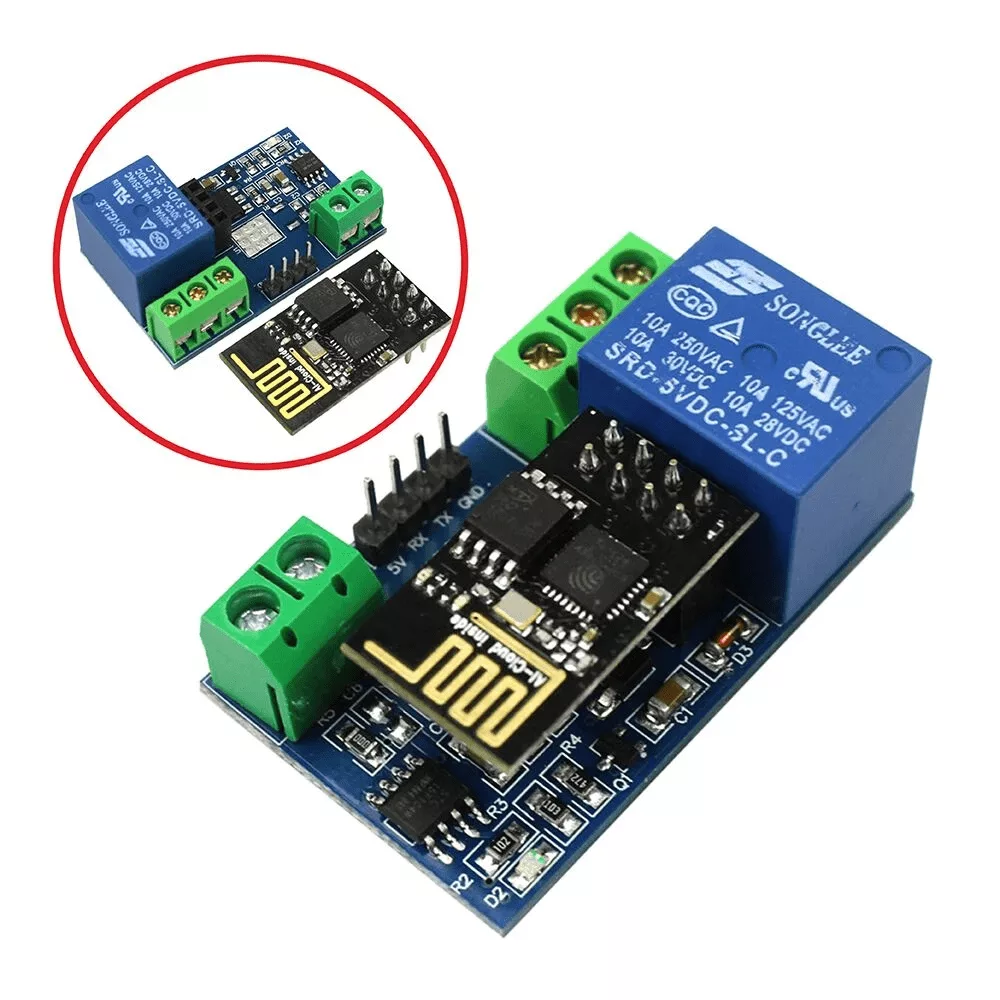

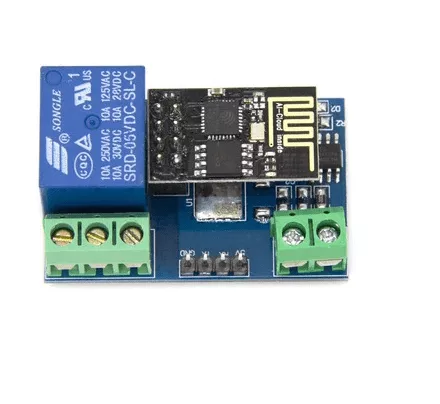

Module de relais ESP8266 WiFi 5V 1 canal

Module de relais ESP8266 WiFi 5V 1 canal

Informations générales :

1.  Module WIFI ESP8266 embarqué, le mode AP peut être connecté en même temps 5 clients
2. Le module a deux façons de fonctionner :
   (i) téléphone mobile directement monté sur le module WIFI ;
   (ii) téléphone mobile et module WIFI également transportés sur le routeur.

Distance de transmission :

1. Environnement ouvert, le téléphone mobile monté sur le module WIFI lorsque la distance de transmission maximale de 400 m.
2. Lorsque le module WiFI et le téléphone mobile sont transportés en même temps sur le routeur lorsque la distance de transmission selon le signal du routeur est faible ;

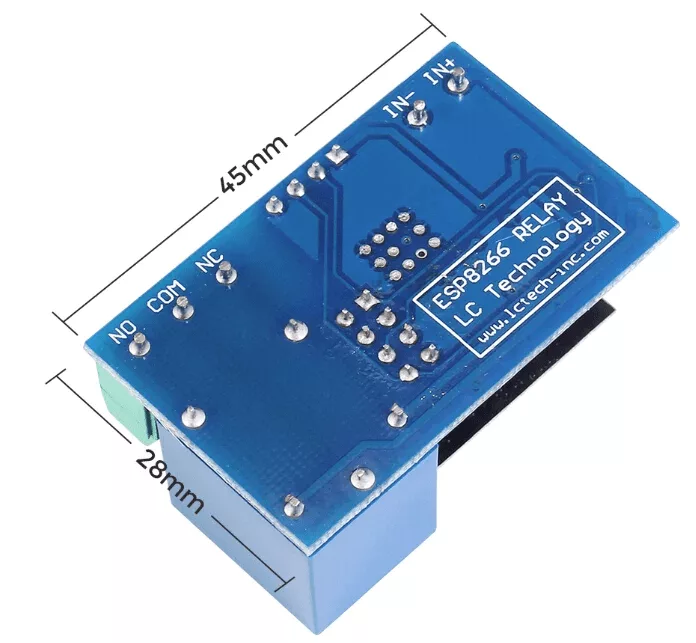

Description de la fonction du conseil d’administration :

IN +, IN- : entrée d’alimentation 5 V ;
TX, RX, GND : broche de débogage série ;

A bord le module WIFI ESP8266 dispose de trois modes de travail : STA (client), AP (chaud), le STA + Ap (chaud + client), selon le fonctionnement d’un module au choix correspondant du mode de fonctionnement du module WIFI. Le module a besoin avant d’utiliser un logiciel de débogage série et le module USB vers TTL envoie une commande série sur la configuration du module WIFI (ne pas les pannes de courant une fois la configuration terminée, car certains des paramètres du module WIFI ne peuvent pas être enregistrés lorsque l’alimentation est coupée éteint), le téléphone portable et le module WIFI après avoir établi une connexion réseau peuvent utiliser le relais de contrôle APP du téléphone.

Commandes de contrôle :

Lorsque le téléphone portable équipé d’un module WiFi envoie des commandes dans l’ordre suivant :
(Le débit en bauds par défaut 115200)

1.  AT+CWMODE=2, c’est-à-dire que le mode AP est sélectionné.
2. AT+RST, réinitialiser.
3.  AT+CIPMUX=1, ouvrez plusieurs connexions.
4.  AT+CIPSERVER=1,8080, configurez le serveur TCP, définissez le port.
5.  AT+CIOBAUD=9600 règle le débit en bauds sur 9600. (travaillant en relais pour contrôler le débit en bauds 9600).
6.  AT+CIFSR pour afficher l’adresse IP du mode AP, telle que l’APIP, « 192.168.4.1 ».
7.  Le nom de la connexion du signal WIFI du téléphone portable commence par AI-THINKER ou ESP8266.
8.  Dans l’adresse et le port de « connexion TCP » dans l’APP, tels que 192.168.4.1 et 8080.
9.  Cliquez sur la case grise. Les relais peuvent être contrôlés.
