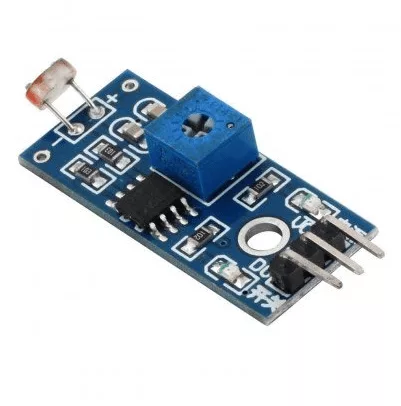

Module de photorésistance LDR avec LM393
L’utiliser pour détecter la luminosité de la lumière dans votre environnement et décider d’éteindre ou d’allumer la lumière ? Ou peut-être pour régler la luminosité de la LED de votre maison ?
Vous pouvez régler le seuil (sensibilité) de la sortie numérique en réglant la résistance variable intégrée (potentiomètre). Utilisation simple car il s’agit de la sortie numérique, vous saurez donc si la lumière est présente et déciderez quoi en faire.
Il est livré avec un trou de montage M3 pour faciliter sa fixation à un objet. À bord, il fournit un LDR, une sensibilité élevée et couramment utilisé pour la détection de la lumière. Le module est livré avec une LED d’alimentation et une LED d’état comme indicateur.
Module LDR Le module de résistance photosensible le plus sensible à l’intensité lumineuse environnementale est généralement utilisé pour détecter la luminosité ambiante et l’intensité lumineuse.
Comment ça fonctionne
1. Les conditions d’éclairage du module ou l’intensité lumineuse atteignent le seuil défini, la sortie du port DO est élevée lorsque l’intensité lumineuse ambiante externe dépasse un seuil défini, la sortie du module D0 est faible ;
2. La sortie numérique D0 directement connectée au MCU et détecte un TTL élevé ou faible, détectant ainsi les changements d’intensité de la lumière ambiante ;
3. Le module de sortie numérique DO peut piloter directement le module relais, qui peut être composé d’un interrupteur photoélectrique .
Détails de l’épingle
CCV ↔ 3,3V à 5V DC.
GND ↔ Terre.
DO ↔ sortie numérique .

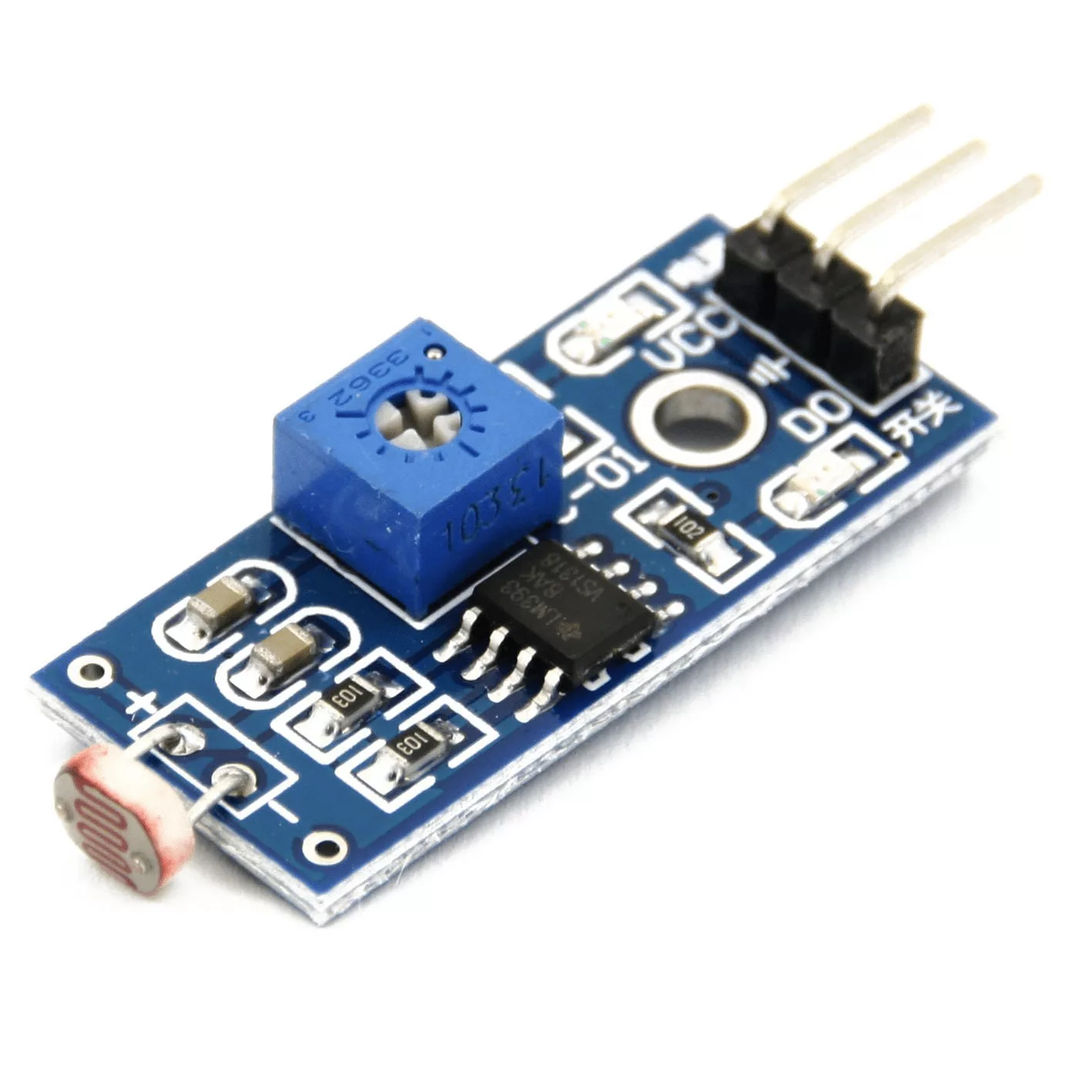

Module de photorésistance LDR avec LM393
Caractéristiques :
- Conception basée sur le LM393.
- Il peut détecter la luminosité ambiante et l’intensité lumineuse.
- Sensibilité réglable (via le réglage du potentiomètre numérique bleu).
- Sortie numérique – 0V à 5V, niveau de déclenchement réglable à partir du préréglage.
- LED indiquant la sortie et la puissance.
