Module de matrice à DEL MAX7219 avec câble

Il s’agit d’un  module matriciel à LED incorporant la puce de pilote MAX7219. En utilisant ce module LED dot dans votre prochain projet, vous pourrez ajouter une superbe animation cool.

UGS : DCD-01-A02

11,800 TND

En stock

En stock

13 People watching this product now!
  • Récupérer du magasin Didactico Sfax

Livraison aujourd'hui

Gratuit

  • Livraison via Aramex

Le courrier Aramex livrera à l'adresse indiquée

1-2 Jours

8.000 TND

  • Garantie 1 an

Plus de détails

  • Remboursement 15 Jours

Plus de détails

Mode de payement:

Description

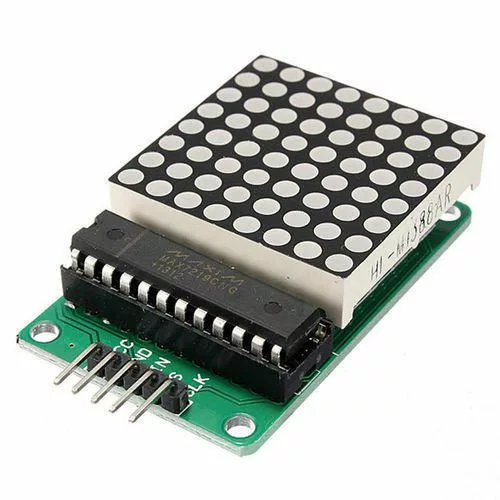

Module de matrice à DEL MAX7219

Il s’agit d’un  module matriciel à LED incorporant la puce de pilote MAX7219. En utilisant ce module LED dot dans votre prochain projet, vous pourrez ajouter une superbe animation cool.

Le module individuel comporte 8 × 8 LED, chacune contrôlée très précisément par le pilote MAX7219 pour générer le motif de couleur que vous souhaitez. Le grand avantage de l’utiliser est que les utilisateurs auront le contrôle sur l’ensemble des 64 LED en connectant simplement 3 fils de communication de sortie à des microcontrôleurs comme Arduino, etc.

La connexion des deux modules est également très simple. Connectez uniquement les broches de sortie de la carte de dérivation précédente aux broches d’entrée du nouveau module. Ainsi, avec une telle disposition, vous pouvez connecter autant de modules LED DOT à l’ Arduino que vous le souhaitez !!! Super……

Le module matriciel MAX7219 Dot Led est un pilote d’entrée série à cathode commune qui interface les microcontrôleurs avec les matrices LED. Tous les microcontrôleurs courants peuvent être connectés à ce module en utilisant une interface série à 4 fils. Chaque sortie peut être adressée sans rafraîchir l’ensemble de l’affichage. Ce module ne nécessite que 3 lignes d’E/S pour piloter l’affichage, ce qui le rend idéal pour vos projets de microcontrôleurs. Un seul registre externe est utilisé pour régler le courant de segment de chaque LED.

Connexion des broches

Module LED Dot à l’Arduino

Vcc       –      5V
GND    –    GND
DIN     –    Pin 12
CS        –    Pin 10
CLK     –    Pin 11

Nous avons en cascade (4 en 1) MAX7219 Dot Led Matrix Module disponible sur notre site n’oubliez pas de le vérifier aussi,

MAX7219 Écran matriciel 4 en 1 avec module de ligne 5P

Caractéristiques :

  1. Nécessite seulement 3 fils de communication de MCU
  2. La mise en cascade de plusieurs modules LED Matrix est très facile
  3. La taille de l’écran est très compacte
  4. Le PCB comporte des trous M3 pour le montage.
