Module de capteur de pesage à deux canaux -HX711

7,000 TND

EAN: 6190000076229
SKU:DAR-02-V50

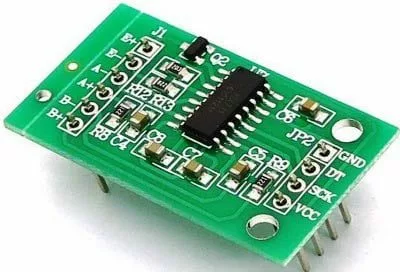

L’amplificateur de cellule de charge à capteur de pression de poids A/D de précision 24 bits à double canal et le module ADC HX711 sont une petite carte de dérivation. En connectant le module à votre microcontrôleur, vous pourrez lire les changements de résistance de la cellule de charge ; et avec un peu d’étalonnage. Vous pourrez obtenir des mesures de poids très précises.

Cela peut être pratique pour créer votre propre balance industrielle, contrôle de processus ou simple détection de présence. Le capteur de pesage HX711 utilise une interface à deux fils (horloge et données) pour la communication. Les broches GPIO de n’importe quel microcontrôleur devraient fonctionner et de nombreuses bibliothèques ont été écrites, ce qui facilite la lecture des données du HX711.

Les cellules de charge utilisent un pont de Wheatstone à quatre fils pour se connecter au HX711. Ce sont généralement les couleurs RED, BLK, WHT, GRN et YLW.

Pour connaître la fiche technique HX711, visitez la pièce jointe.

Pour obtenir la bibliothèque du module HX711, cliquez ici !

Chaque couleur correspond au codage couleur conventionnel des capteurs de pesage :

  • Rouge (Excitation+ ou VCC).
  • Noir (Excitation- ou GND).
  • Blanc (Amplificateur+, Signal+ ou Sortie+).
  • Vert (A-, S- ou O-).
  • Jaune (Bouclier).

La broche YLW agit comme une entrée optionnelle qui ne se connecte pas à la jauge de contrainte ; mais est utilisé pour mettre à la terre et protéger contre les interférences électromagnétiques extérieures (interférences électromagnétiques). Veuillez garder à l’esprit que certaines cellules de pesée peuvent avoir des variations dans le codage couleur.

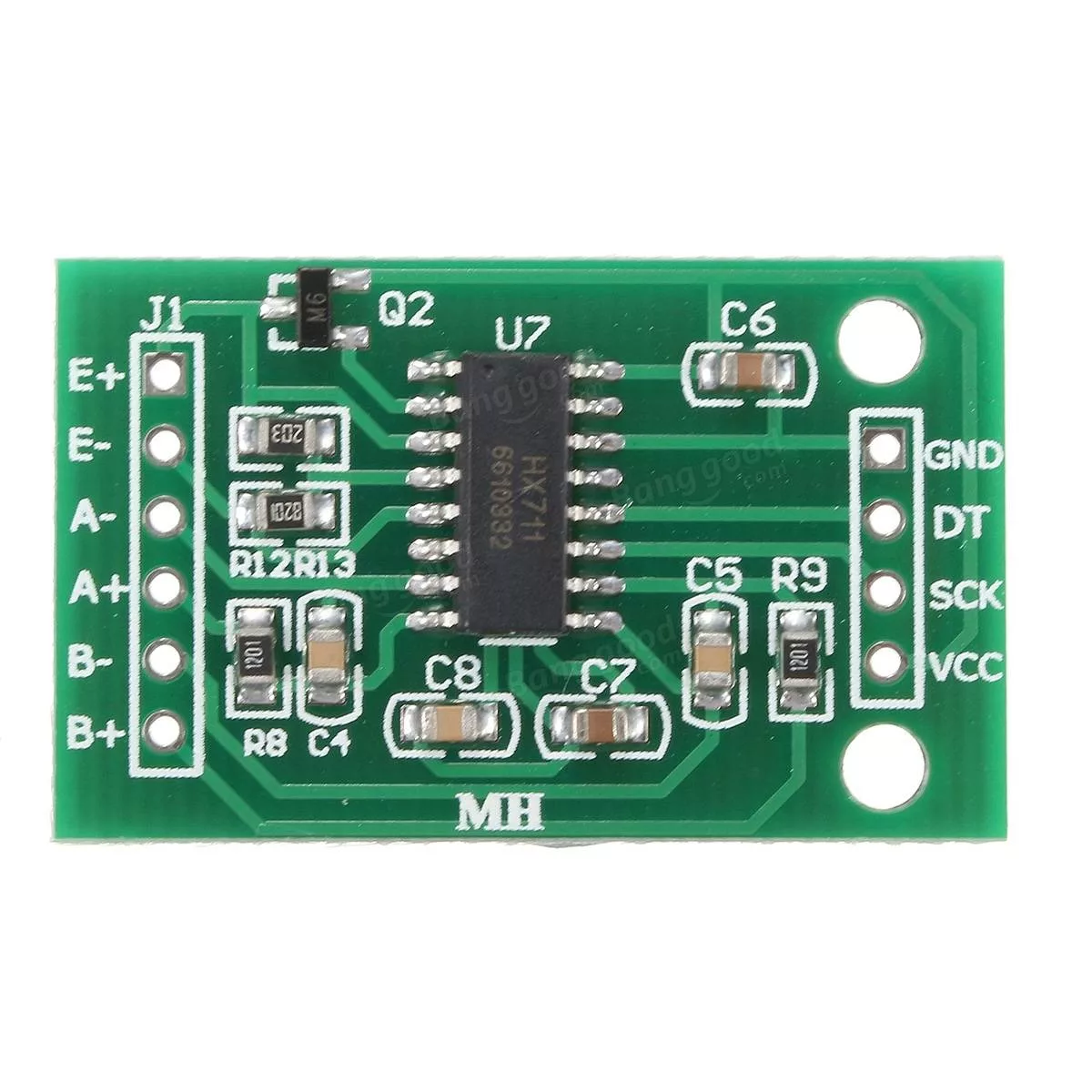

Brochages :

Côté analogique :

  • E+ : Excitation positive.
  • E- : Excitation négative.
  • A- : Entrée négative du canal A.
  • A+ : Entrée positive du canal A.
  • B- : Entrée négative du canal B.
  • B+ : Entrée positive du canal B.

Côté numérique :

  • GND : 0 V/Connexion d’alimentation au sol.
  • DT : connexion E/S de données.
  • SCK : entrée d’horloge série.
  • VCC : entrée d’alimentation.

Spécifications et fonctionnalités :

  • Tension d’excitation recommandée : 5-10V.
  • Deux canaux d’entrée différentiels sélectionnables.
  • PGA actif à faible bruit sur puce avec un gain sélectionnable de 32, 64 et 128.
  • Régulateur d’alimentation sur puce pour l’alimentation analogique de la cellule de charge et du CAN.
  • Débit de données de sortie sélectionnable 10SPS ou 80SPS.
  • Oscillateur sur puce ne nécesModule de capteur de pesage à deux canaux -HX711sitant aucun composant externe avec cristal externe en option.
  • Power-on-reset sur puce.
  • Commande numérique simple et interface série : commandes à broches, aucune programmation nécessaire.
  • Réjection simultanée de l’alimentation 50 et 60 Hz.
