Module d’alimentation relais 6-30V 1 CH avec cycle tempo réglable

(5 avis client)

Module d’alimentation relais 6-30V 1 CH avec cycle tempo réglable

Caractéristiques:

1. Tension de fonctionnement: 6-30V

2. Source de Signal de déclenchement: déclencheur de haut niveau (3.0 V-24 V), la masse du signal et la masse du système ne sont pas communes, ce qui peut augmenter la capacité anti-interférence Système (un court-circuit peut également se connecter à une masse commune)

3. Capacité de sortie: peut contrôler pas plus de DC 30V 5A AC ou 220 V appareils 5A

UGS : DAR-01-F13

25,000 TND

Rupture de stock

Rupture de stock

13 People watching this product now!
  • Récupérer du magasin Didactico Sfax

Livraison aujourd'hui

Gratuit

  • Livraison via Aramex

Le courrier Aramex livrera à l'adresse indiquée

1-2 Jours

8.000 TND

  • Garantie 1 an

Plus de détails

  • Remboursement 15 Jours

Plus de détails

Mode de payement:

Description

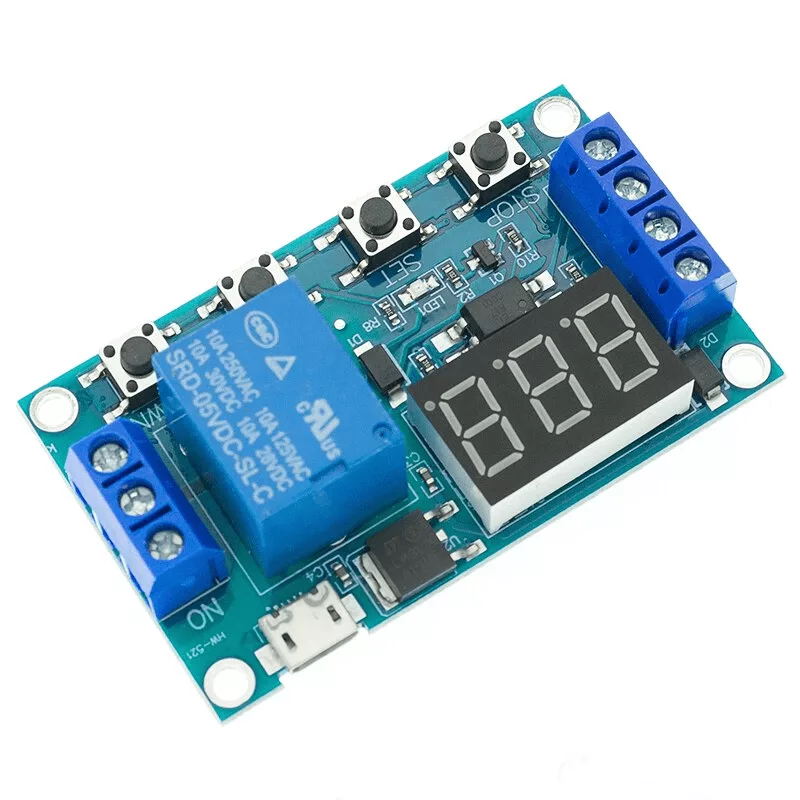

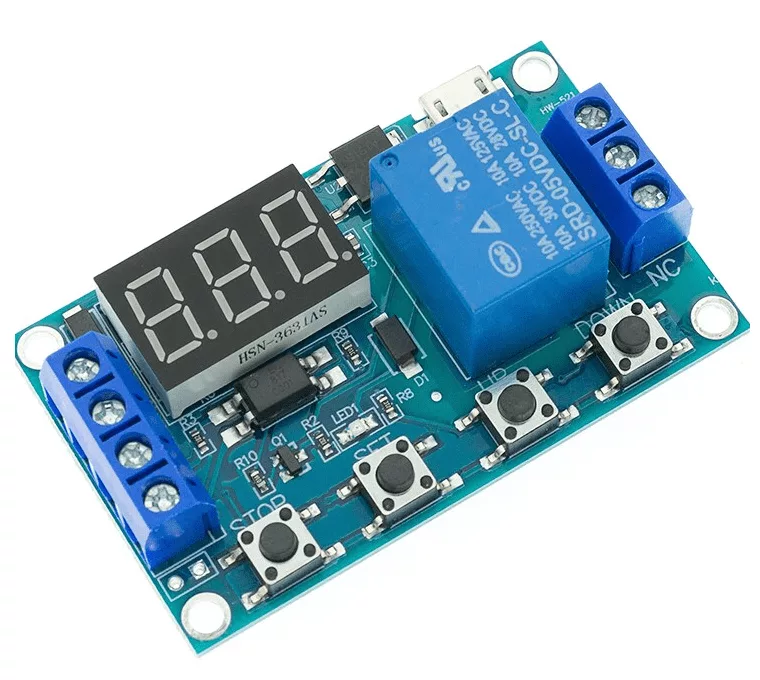

Module d’alimentation relais 6-30V 1 CH avec cycle tempo réglable

Module d’alimentation relais 6-30V à 1 canal avec cycle de temporisation réglable

1. Tension de fonctionnement: 6-30V

2. Source de Signal de déclenchement: déclencheur de haut niveau (3.0 V-24 V), la masse du signal et la masse du système ne sont pas communes, ce qui peut augmenter la capacité anti-interférence Système (un court-circuit peut également se connecter à une masse commune)

3. Capacité de sortie: peut contrôler pas plus de DC 30V 5A AC ou 220 V appareils 5A

4. Isolation par optocoupleur: améliorer la capacité anti-interférence, après le réglage des paramètres, il se souviendra pour toujours

Avertissement: le contact de relais est passif et la production d’électricité; 1 canal a la fonction de contrôle on / off

Module d'alimentation relais 6-30V 1 CH avec cycle tempo réglable

Module d’alimentation relais 6-30V 1 CH avec cycle tempo réglable


Module d'alimentation relais 6-30V 1 CH avec cycle tempo réglable

Module d’alimentation relais 6-30V 1 CH avec cycle tempo réglable


Module d'alimentation relais 6-30V 1 CH avec cycle tempo réglable

Module d’alimentation relais 6-30V 1 CH avec cycle tempo réglable


Module d'alimentation relais 6-30V 1 CH avec cycle tempo réglable

Module d’alimentation relais 6-30V 1 CH avec cycle tempo réglable


Module d'alimentation relais 6-30V 1 CH avec cycle tempo réglable

Module d’alimentation relais 6-30V 1 CH avec cycle tempo réglable


Module d'alimentation relais 6-30V 1 CH avec cycle tempo réglable

Module d’alimentation relais 6-30V 1 CH avec cycle tempo réglable




Mode de fonctionnement:

P1: après le signal de déclenchement, le relais d’alimentation est activé, puis désactivé; Dans la période d’opération suivant l’opération:

1) P1.1: le signal qui se déclenche à nouveau n’est pas efficace

2) P1.2: signal à nouveau déclenché, temps de démarrage à nouveau

3) P1.3: signal à nouveau déclenché, réinitialiser; Déconnecter le relais, arrêter le chronométrage

P2: donner le signal de déclenchement, le temps après l’arrêt relais CL relais de puissance temps OP; Puis chronométrage, éteindre le relais

P3.1: donner le signal de déclenchement après le relais de puissance sur le temps OP, relais de temps d’arrêt CL; Puis cycle de fonctionnement au-dessus du signal de gaive de cycle à nouveau, relais d’arrêt arrêter la synchronisation; Temps de cycle (lol) peut être réglé

P3.2: après connexion. Pas besoin de déclencher le signal, relais de puissance sur le temps OP, relais de temps d’arrêt CL; Ensuite, le cycle de fonctionnement au-dessus du cycle de temps (lo) peut être réglé

Q4: garder la fonction du signal; S’il n’y a pas de signal de déclenchement, le temps sera annulé, le relais reste connecté; Lorsque le signal disparaît, le chronométrage OP éteint le relais; au fil du temps, si plus de signal, le temps est effacé

  • Intervalle de temps:

0.1 s (minimum) ~ 999 min (maximum) réglable en continu

Comment choisir l’intervalle de temps:

Dans la sélection du mode d’interface de paramétrage, et appuyez sur le bouton d’arrêt pour sélectionner l’heure

Xxx. Si le point décimal est à un endroit, l’intervalle de temps est de 999 s

Xx. X est décimal la place est dix, intervalle de temps est 0.1 s 99.9 s-

X. X. X est le point décimal sont tous allumés, l’intervalle de temps est de 1 min-999 min

Introduction des paramètres: alimentation OP au fil du temps, temps d’arrêt CL, temps de cycle de vadrouille (1-999 fois, «—» est un cycle illimité)

  • Comment régler le paramètre:

1. Assurez-vous d’abord du mode de fonctionnement du relais

2. Selon le mode de relais de fonctionnement, l’interface principale (le module d’alimentation clignotera en mode de fonctionnement actuel; mode standard P1.1, puis interface principale de retour); appuyez longuement sur la touche SET pendant deux secondes, puis relâchez pour entrer dans le mode d’interface de sélection; En appuyant sur la touche haut, bas pour choisir le réglage du mode
(P1.1 ~ P4)

3. Après avoir sélectionné le mode, appuyez brièvement sur SET pour régler le paramètre correspondant, puis le paramètre que vous souhaitez définir clignotera
(Alimentation OP dans le temps; Temps de mise hors tension CL; Temps de cycle de saut, «—» est un cycle illimité); En haut, en bas pour régler la valeur du paramètre, supporter une longue pression
(Augmenter ou diminuer rapidement) et appuyer légèrement (augmenter ou diminuer de 1 unité); Après avoir réglé la valeur du paramètre en appuyant brièvement sur la touche d’arrêt pour choisir la place décimale; Choisissez l’intervalle de temps (intervalle de temps correspondant est de 0.1 s-999 min); Appuyez brièvement sur SET pour régler le paramètre suivant du mode actuel, le processus est le même que ci-dessus

4. Après le paramètre de mode de réglage, appuyez et maintenez le bouton SET, puis maintenez le mode de configuration actuel clignote, puis retournez à l’interface principale; Définir le paramètre de succès
Interface principale: lorsque le relais ne fonctionne pas, il affiche “000” (pas de point décimal); Le relais d’état de fonctionnement, l’écran a un point décimal

Interface de sélection de Mode: appuyez et maintenez la touche SET pour entrer; Après le réglage, appuyez longuement sur la touche SET pour revenir à l’interface principale

Arrêt de la touche de fonction d’extension:

  • Activer le mode relais:

1. Non: PO en puissance au fil du temps, le relais peut être connecté

2. OFF: le relais n’est pas autorisé à se connecter, lorsqu’il est en état off
En bref, l’interface principale appuie sur la touche d’arrêt pour allumer et éteindre, l’état actuel clignote; Puis revenir à l’interface principale
(Cette fonction est une fonction d’arrêt soudain, 1 touche pour éteindre le relais)

  • Mode veille:

Mode veille: dans les 5 minutes, aucune opération; Le tube nixie se fermera l’affichage automatique, et un programme de fonction bien

Le Mode d-normal: nixie tube montre jamais

Remarque: appuyez et maintenez le bouton d’arrêt pendant 2 secondes pour passer de O à O; L’état actuel clignote puis revient à l’interface principale
