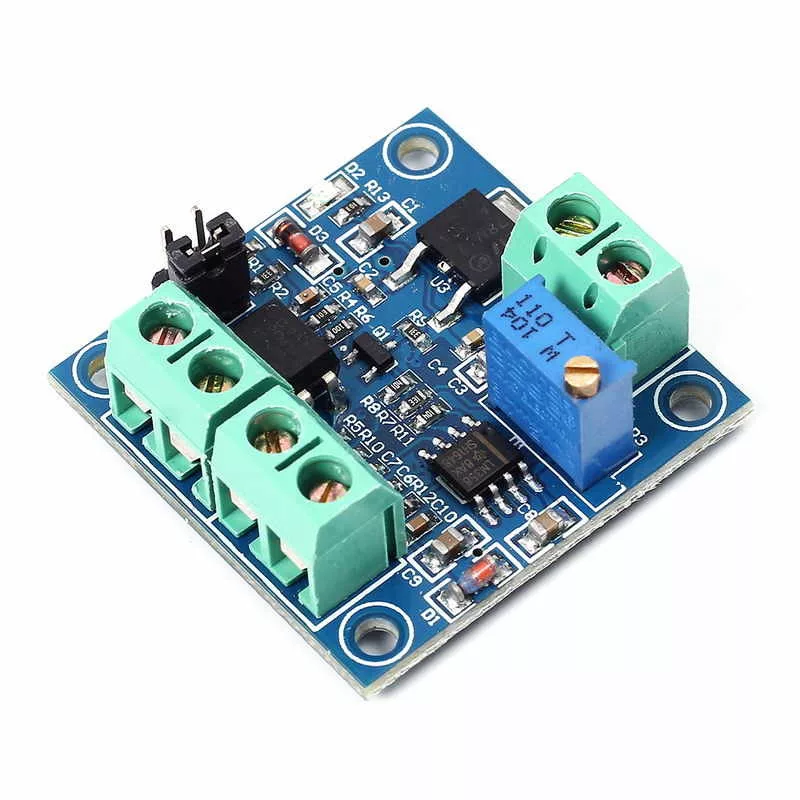

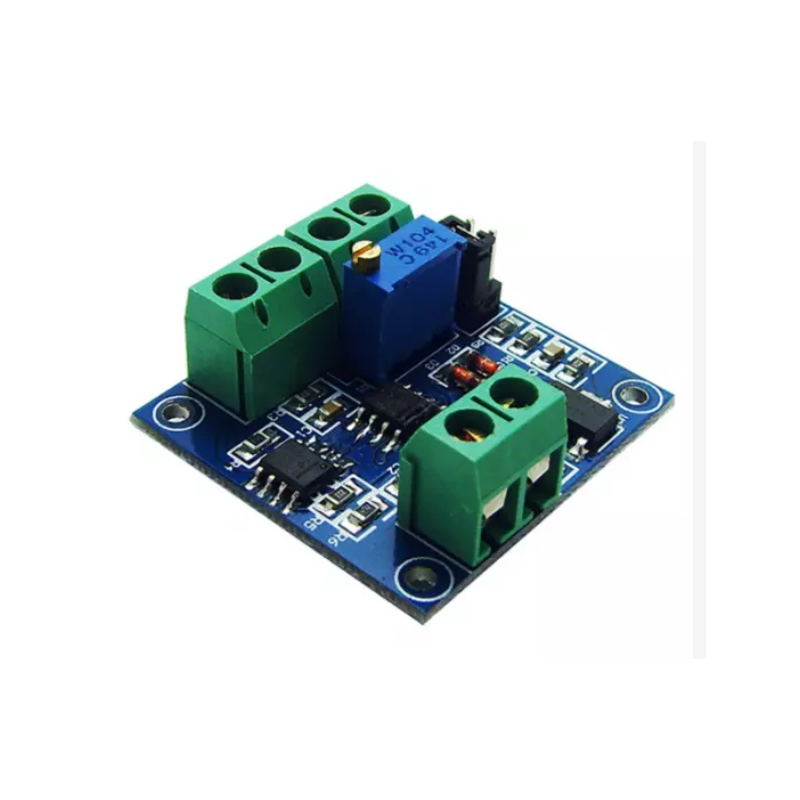

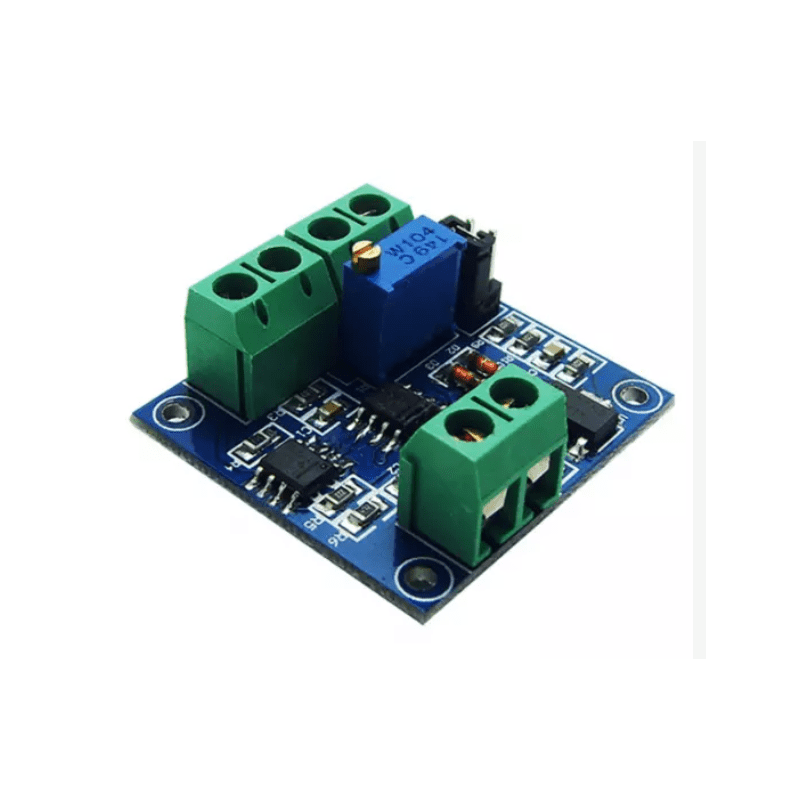

Module convertisseur Tension/PWM 0-5V 0-10V à 0%-100%

Description

Caractéristiques principales :

• Plage de Tension d’Entrée :
  • 0-5V : Plage d’entrée compatible avec les niveaux de tension de nombreux microcontrôleurs et systèmes embarqués.
  • 0-10V : Plage d’entrée adaptée aux systèmes utilisant des niveaux de tension plus élevés.
• Plage de Sortie PWM : 0% à 100%, correspondant à la gamme complète de modulation de largeur d’impulsion.
• Résolution : La largeur d’impulsion PWM est proportionnelle à la tension d’entrée, offrant une résolution précise pour un contrôle fin.
• Fréquence PWM : Généralement fixe, mais certains modules permettent de régler la fréquence du signal PWM pour s’adapter aux besoins spécifiques des applications.
• Connecteurs :
  • Entrée Analogique : Connecteurs pour les signaux de tension d’entrée (0-5V ou 0-10V).
  • Sortie PWM : Connecteur pour le signal PWM de sortie.
  • Alimentation : Connecteurs pour l’alimentation du module, généralement compatible avec des tensions standard (souvent 5V ou 12V).

Applications :

• Contrôle de Moteurs : Utilisé pour contrôler la vitesse des moteurs à courant continu en convertissant une tension de commande en un signal PWM.
• Régulation de la Luminosité des LED : Permet d’ajuster la luminosité des LED en fonction de la tension d’entrée.
• Systèmes de Régulation : Utilisé dans les systèmes de régulation pour ajuster des paramètres tels que la température ou la pression.
• Projets DIY : Idéal pour les projets de bricolage nécessitant la conversion de signaux analogiques en PWM pour le contrôle de divers dispositifs.

Contenu de l’Emballage :

• 1 x Module Convertisseur Tension/PWM 0-5V 0-10V à 0%-100%
• 1 x Manuel d’Utilisation (souvent disponible en ligne)

Instructions d’Utilisation :

1. Connexion :
   • Connectez la source de tension analogique (0-5V ou 0-10V) aux bornes d’entrée du module.
   • Connectez la sortie PWM aux dispositifs que vous souhaitez contrôler, comme un moteur ou une LED.
   • Branchez le module à une source d’alimentation appropriée.
2. Configuration :
   • Certains modules permettent de sélectionner la plage de tension d’entrée (0-5V ou 0-10V). Assurez-vous que le module est configuré pour correspondre à la plage de tension de votre application.
3. Test et Réglage :
   • Appliquez une tension d’entrée et vérifiez la sortie PWM pour confirmer que le signal est proportionnel à la tension d’entrée.
   • Ajustez les paramètres si nécessaire pour obtenir la largeur d’impulsion PWM souhaitée.
4. Utilisation :
   • Utilisez le signal PWM pour contrôler les dispositifs en fonction des besoins de votre application.
   • Assurez-vous que la fréquence PWM est adaptée à votre application spécifique.
