Module électronique avec capteur de lumière et potentiomètre bleu
Module de photorésistance LDR avec LM393 4Pin sortie Numérique 4,500 TND
Module capteur de suivi de ligne avec plusieurs capteurs TCRT5000
Click to enlarge

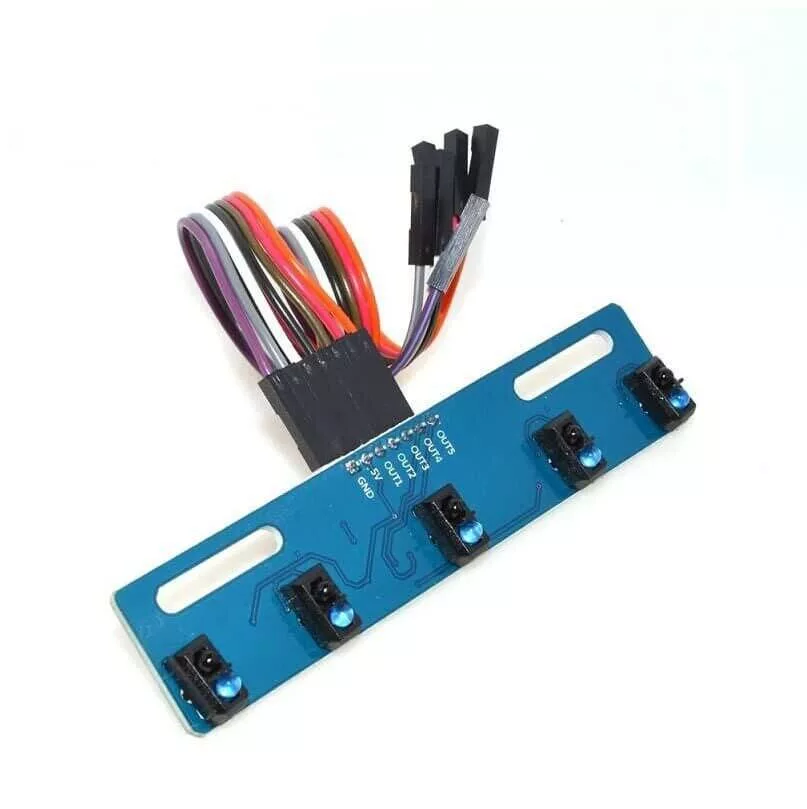

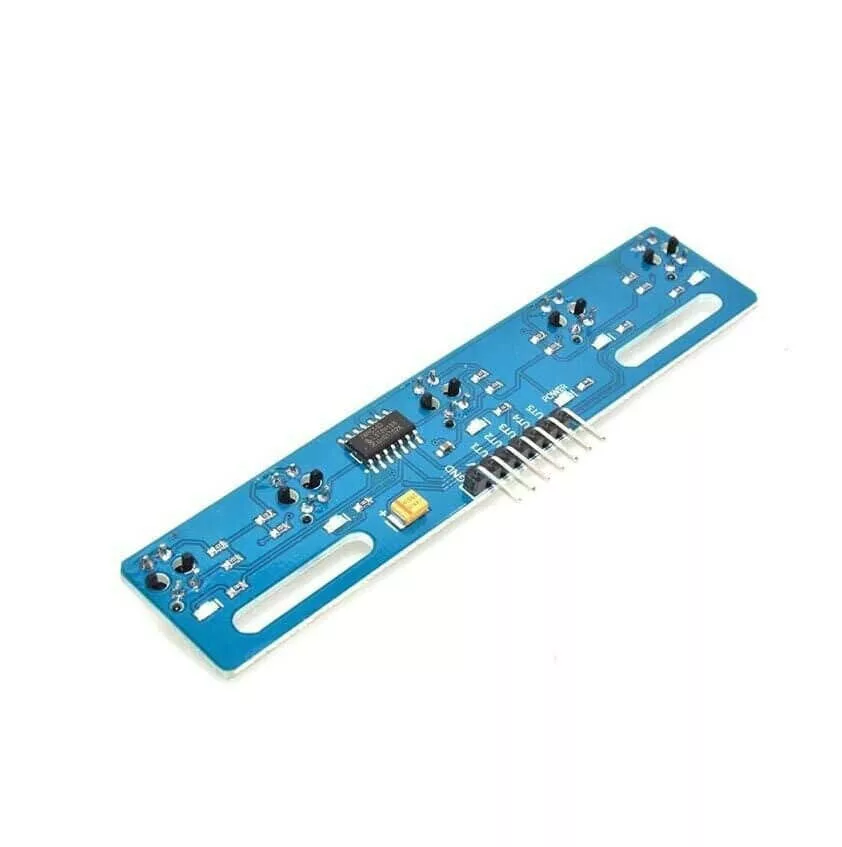

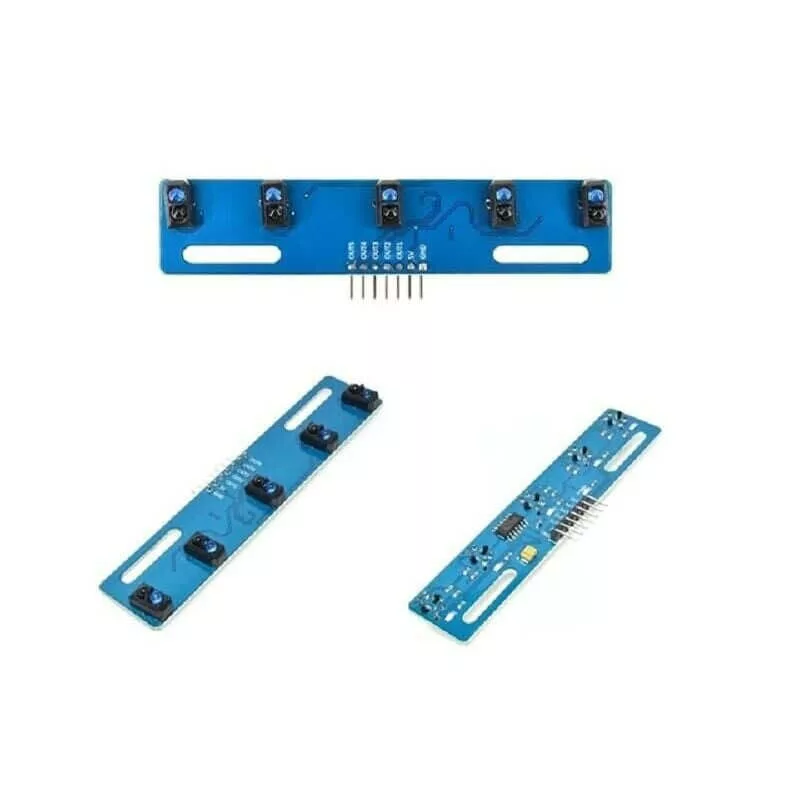

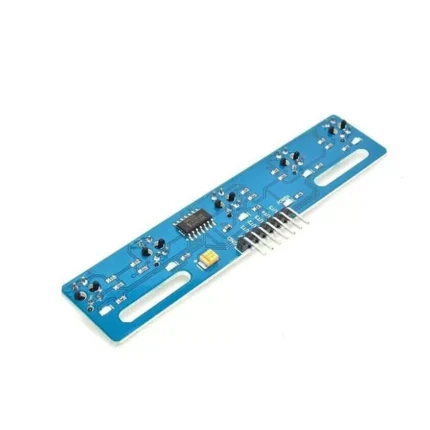

Module Capteur Infrarouge 5 Voies TCRT5000

UGS : DAR-02-D21

En stock

Module Capteur Infrarouge 5 Voies TCRT5000, précis et fiable pour projets électroniques utilisant capteurs infrarouges et de mouvements.

17,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

TCRT5000 · 5 voies

Module 5 voies TCRT5000 : cinq capteurs infrarouges réfléchissants sur une seule carte

Cinq paires émetteur/récepteur TCRT5000 alignées sur un même module, avec sortie analogique et numérique par voie — la base classique d’un robot suiveur de ligne à plusieurs capteurs.

📡 Cinq capteurs de réflexion infrarouge prêts à l’emploi

Chaque voie de ce module embarque un capteur TCRT5000 : une diode infrarouge émet à 950 nm et un phototransistor mesure la lumière réfléchie par la surface en face. Sur fond clair, la réflexion est forte ; sur une ligne sombre, elle chute — ce contraste permet de détecter un tracé au sol. Regrouper cinq capteurs sur une seule carte simplifie le câblage d’un robot suiveur de ligne multi-voies par rapport à cinq modules séparés.

⭐ Pourquoi ce module

📡5 capteurs TCRT5000Cinq paires émetteur/récepteur alignées pour un suivi de ligne multi-points.
🔀Double sortie par voieSignal analogique et numérique disponibles sur chaque capteur.
🎚️Seuil réglablePotentiomètre par voie pour ajuster la sensibilité de détection numérique.
🔌Alimentation 5 VCompatible directement avec Arduino et la plupart des microcontrôleurs 5 V.
🌓Filtre lumière visibleLe TCRT5000 intègre un filtre limitant l’interférence de la lumière ambiante.
📏Portée de détection courteDistance de détection optimale autour de 2,5 mm, jusqu’à environ 15 mm.

📐 Caractéristiques clés

Capteur unitaireTCRT5000 (Vishay), 5 voies
TypeRéflexion infrarouge, sortie phototransistor
Longueur d’onde émetteur950 nm
Distance de détection≈ 0,2 à 15 mm (optimale ≈ 2,5 mm)
Tension d’alimentation5 V
SortieAnalogique + numérique par voie
Courant direct max. (émetteur)60 mA
Température de fonctionnement-25°C à +85°C
SKUDAR-02-D21

🎯 1 voie ou 5 voies : quel intérêt ?

Un capteur TCRT5000 unique détecte un point de contraste : suffisant pour un simple détecteur de passage. Aligner cinq capteurs, comme sur ce module, permet à un robot d’évaluer sa position par rapport à une ligne (au centre, à gauche, à droite) et donc de corriger sa trajectoire en continu — c’est la configuration standard des robots suiveurs de ligne. Le seuil de détection numérique reste réglable indépendamment sur chaque voie via son potentiomètre, pour s’adapter au contraste réel de la piste.

🛠️ Ce que vous pouvez réaliser

Sa configuration à 5 voies cible avant tout la détection de trajectoire, mais reste utile pour toute détection de contraste multi-points.

🤖 Robot suiveur de ligne🚧 Détection de bord de piste📦 Comptage d’objets🎓 TP robotique et asservissement🏭 Détection de proximité industrielle🏠 Petits projets domotique

🚀 Démarrer en 3 étapes

Alimentez le moduleReliez VCC (5V) et GND ; chaque voie dispose de sa propre sortie.
Réglez le seuilAjustez le potentiomètre de chaque voie au-dessus de la surface cible (fond clair/ligne sombre).
Lisez les sortiesConnectez les sorties numériques ou analogiques aux entrées de votre microcontrôleur.

👤 Pour qui ?

Étudiants en robotiqueClubs et compétitions robot suiveur de ligneMakers ArduinoEnseignants TP capteurs

💡 Bon à savoir

Le TCRT5000 reste sensible à la lumière ambiante forte (plein soleil notamment), malgré son filtre intégré : privilégiez un usage en intérieur ou une piste peu exposée à la lumière directe pour un suivi de ligne fiable. La distance capteur-surface influence directement la qualité du signal : quelques millimètres au-dessus de la piste donnent les meilleurs résultats, un capteur trop éloigné ou trop proche perd en contraste. Pensez à recalibrer le seuil de chaque voie si vous changez de surface ou d’éclairage.

🏁 En résumé

Ce module regroupe cinq capteurs TCRT5000 avec seuils réglables et double sortie par voie, pensé pour le suivi de ligne et la détection de contraste multi-points. Une base directement exploitable pour un robot ou un TP de robotique — à condition de rester attentif aux conditions d’éclairage ambiant.

Questions fréquentes

Quel est l'usage principal du module capteur infrarouge TCRT5000 ?

Le module capteur infrarouge TCRT5000 est principalement utilisé pour détecter des objets et des mouvements dans des projets électroniques. Il est idéal pour des applications telles que les robots, les systèmes d'alarme et les dispositifs de détection de présence.

Ce module est-il compatible avec des microcontrôleurs courants ?

Oui, le module TCRT5000 est compatible avec la plupart des microcontrôleurs courants, tels que Arduino et Raspberry Pi. Il peut être facilement intégré dans vos projets grâce à des connexions simples.

Comment installer le module capteur TCRT5000 ?

L'installation du module TCRT5000 est simple. Il suffit de le connecter aux broches appropriées de votre microcontrôleur, en suivant le schéma de câblage fourni. Assurez-vous de respecter les polarités pour un fonctionnement optimal.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le module capteur TCRT5000 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement.

Le module TCRT5000 est-il garanti ?

Oui, le module capteur infrarouge TCRT5000 est couvert par une garantie de 6 mois. Cette garantie couvre les défauts de fabrication, mais ne s'applique pas aux dommages causés par une mauvaise utilisation.

Quelles sont les différences entre le TCRT5000 et d'autres capteurs infrarouges ?

Le TCRT5000 se distingue par sa capacité à détecter des objets à une distance précise grâce à ses 5 voies. Contrairement à d'autres capteurs, il offre une meilleure fiabilité et une réponse rapide, ce qui le rend adapté à des projets nécessitant une détection précise.

Peut-on utiliser plusieurs modules TCRT5000 ensemble ?

Oui, il est possible d'utiliser plusieurs modules TCRT5000 simultanément dans un même projet. Assurez-vous simplement de gérer les connexions et les signaux correctement pour éviter les interférences.

Comment utiliser le Module Capteur Infrarouge 5 Voies TCRT5000

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Avant de commencer, assurez-vous d'avoir tous les éléments nécessaires : le module capteur TCRT5000, une carte Arduino ou tout autre microcontrôleur compatible, des fils de connexion et une source d'alimentation.

  2. 2
    Connexion du capteur

    Connectez les broches du module TCRT5000 à votre microcontrôleur. Généralement, les broches sont étiquetées : VCC (alimentation), GND (masse) et les sorties de capteur (S1 à S5). Assurez-vous de bien respecter les connexions.

  3. 3
    Installation du logiciel

    Téléchargez et installez l'environnement de développement Arduino IDE si vous ne l'avez pas déjà. Ouvrez-le et préparez-vous à écrire le code pour lire les données du capteur.

  4. 4
    Écriture du code

    Rédigez un programme simple dans l'IDE pour lire les valeurs des capteurs. Utilisez les fonctions analogRead() ou digitalRead() selon le type de sortie souhaité. Assurez-vous d'inclure des délais pour une lecture précise.

  5. 5
    Téléversement du code

    Connectez votre microcontrôleur à votre ordinateur via un câble USB. Sélectionnez le bon port dans l'IDE et téléversez le code que vous avez écrit. Vérifiez qu'il n'y a pas d'erreurs.

  6. 6
    Test du capteur

    Une fois le code téléversé, ouvrez le moniteur série dans l'IDE pour observer les valeurs lues par le capteur. Déplacez des objets devant le capteur pour vérifier son fonctionnement.

  7. 7
    Ajustements et calibration

    Si nécessaire, ajustez la sensibilité du capteur ou modifiez le code pour améliorer la précision des lectures. Testez plusieurs scénarios pour vous assurer que le capteur fonctionne comme prévu.

Poids0,015 kg
