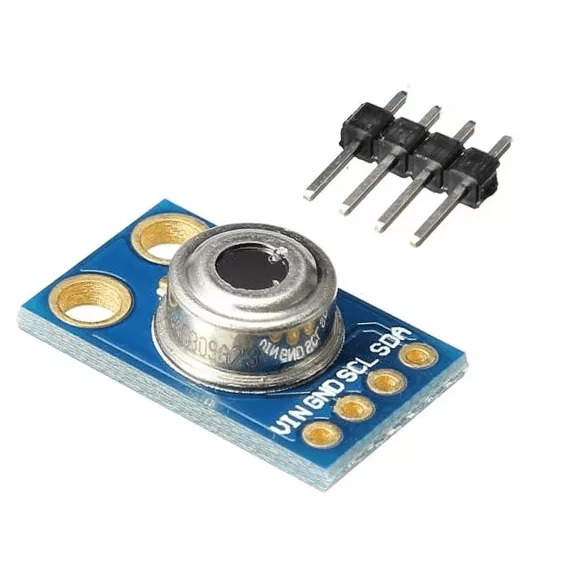

Module capteur de température sans contact MLX90614 GY-906
En stock
Capteur de température sans contact MLX90614 GY-906 pour des mesures précises dans vos projets électroniques. Idéal pour prototypage et éducation.
Mesurez la température sans jamais toucher l’objet
Le module MLX90614 (GY-906) lit la température d’une surface à distance grâce à son rayonnement infrarouge, avec une sortie numérique I2C prête à brancher sur votre carte.
🌡️ Présentation
Le MLX90614 est un capteur de température infrarouge sans contact conçu par Melexis. Monté ici sur la carte GY-906, il intègre une thermopile, un convertisseur 17 bits et un processeur de signal qui restituent directement deux valeurs en degrés : la température de l’objet visé et la température ambiante. Disponible en Tunisie chez didactico.tn, ce module communique en I2C (SMBus) et s’interface en quelques lignes avec un microcontrôleur Arduino, ESP32 ou Raspberry Pi.
⭐ Pourquoi ce capteur
📐 Caractéristiques clés
📡 Mesurer la température à distance : le principe infrarouge
Tout corps émet un rayonnement infrarouge proportionnel à sa température. La thermopile du MLX90614 capte ce rayonnement dans son champ de vision (FOV) et le convertit en température, sans jamais entrer en contact avec la cible. Concrètement, le capteur « voit » un cône : plus l’objet est éloigné, plus la zone moyennée est large. C’est cette mesure optique qui distingue le MLX90614 d’une sonde de contact comme le DS18B20 ou un thermocouple, qui doivent toucher la matière et atteindre son équilibre thermique avant de donner une valeur.
🔧 Usages
🔌 Mise en œuvre en 3 étapes
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Le MLX90614 (GY-906) apporte une mesure de température infrarouge sans contact, numérique et calibrée en usine, là où une sonde classique ne suffit pas : objets chauds, en mouvement ou exigeant une hygiène stricte. Sortie I2C, double lecture objet/ambiant et alimentation flexible en font un capteur direct à intégrer pour vos projets en Tunisie.
Questions fréquentes
Comment utiliser le capteur de température MLX90614 GY-906 ?
Le capteur MLX90614 GY-906 est conçu pour mesurer la température sans contact. Il suffit de le connecter à une carte de prototypage comme Arduino ou Raspberry Pi, puis d'utiliser une bibliothèque compatible pour lire les données de température.
Ce capteur est-il compatible avec toutes les cartes de prototypage ?
Oui, le MLX90614 GY-906 est compatible avec la plupart des cartes de prototypage comme Arduino, Raspberry Pi et autres microcontrôleurs utilisant le protocole I2C.
Comment installer le capteur MLX90614 GY-906 ?
Pour installer le capteur, connectez les broches SDA et SCL aux ports correspondants de votre carte de prototypage. Assurez-vous également de connecter l'alimentation et la masse. Consultez la documentation pour des instructions détaillées.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour le capteur MLX90614 GY-906 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation et la méthode de livraison choisie.
Quelle est la garantie offerte sur ce capteur ?
Le capteur MLX90614 GY-906 est couvert par une garantie de 12 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.
Quelles sont les différences entre le MLX90614 GY-906 et d'autres capteurs de température ?
Le MLX90614 GY-906 se distingue par sa capacité à mesurer la température sans contact, ce qui le rend idéal pour des applications où le contact direct est impossible. D'autres capteurs peuvent nécessiter un contact direct pour des mesures précises.
Peut-on utiliser ce capteur pour des applications en extérieur ?
Le MLX90614 GY-906 peut être utilisé en extérieur, mais il est recommandé de le protéger des intempéries et de la lumière directe du soleil pour garantir des mesures précises.
Comment utiliser le capteur de température sans contact MLX90614 GY-906
-
1Préparation du matériel
Rassemblez tous les outils et fournitures nécessaires. Assurez-vous d'avoir le module MLX90614 GY-906, une carte de prototypage comme Arduino ou Raspberry Pi, des câbles de connexion et éventuellement des résistances pour les connexions.
-
2Branchement du capteur
Connectez le module MLX90614 à votre carte de prototypage. Généralement, le pin VCC du capteur doit être connecté au 5V de la carte, le pin GND au GND, et le pin SDA au pin SDA de la carte, et le pin SCL au pin SCL.
-
3Installation des bibliothèques
Si vous utilisez Arduino, ouvrez l'IDE Arduino et allez dans le gestionnaire de bibliothèques. Recherchez et installez la bibliothèque 'Adafruit MLX90614' pour faciliter la communication avec le capteur.
-
4Écriture du code
Créez un nouveau sketch dans l'IDE Arduino. Incluez la bibliothèque MLX90614 et écrivez un code simple pour lire la température. Utilisez les fonctions fournies par la bibliothèque pour obtenir les valeurs de température.
-
5Téléversement du code
Connectez votre carte de prototypage à votre ordinateur via USB. Sélectionnez le bon port et le type de carte dans l'IDE Arduino, puis téléversez le code que vous avez écrit.
-
6Test du capteur
Ouvrez le moniteur série dans l'IDE Arduino pour vérifier les valeurs de température affichées. Dirigez le capteur vers un objet chaud ou froid pour voir les variations de température.
-
7Calibration et ajustements
Si nécessaire, ajustez votre code pour calibrer le capteur. Vous pouvez également modifier les paramètres de lecture pour améliorer la précision selon vos besoins spécifiques.
| Poids | 0,015 kg |
|---|
