Module capteur de reconnaissance couleur TCS3200

28,000 TND

EAN: 6190000075109
SKU:DAR-02-V01

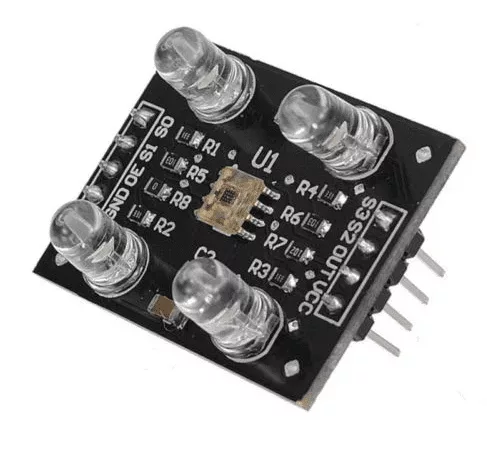

Module capteur de reconnaissance couleur TCS3200

Le module fournit toutes les broches du TCS3200 sur des en-têtes pratiques de 0,1″ – idéal pour une utilisation avec des PCB, une maquette ou un strip-board .

Quatre LED blanches fournissent beaucoup de lumière pour le capteur de couleur et vous permettent d’utiliser le module dans n’importe quelle lumière ambiante.

Le module ne nécessite qu’une seule tension d’alimentation comprise entre 2,7 V et 5,5 V, ce qui le rend compatible avec presque tous les microcontrôleurs courants, y compris les PIC s , les AVR, les ARM, les Arduino et plus encore !

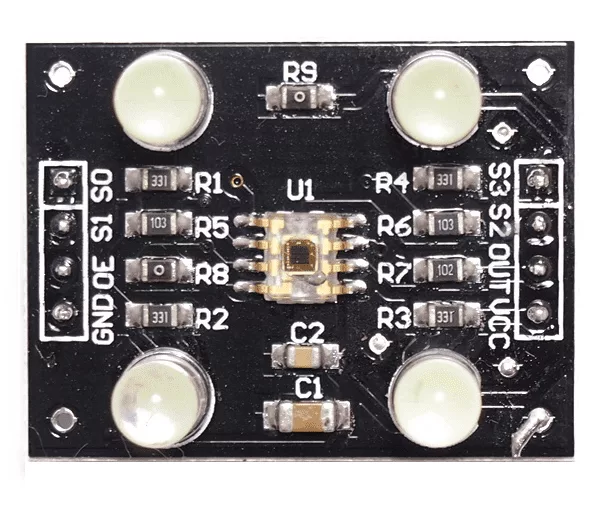

Le brochage est clairement étiqueté sur la carte et est le suivant

En-tête un sur le côté gauche du tableau

  • S0 :  entrée de sélection de mise à l’échelle de la fréquence de sortie (avec S1)
  • S1 :  entrée de sélection de mise à l’échelle de la fréquence de sortie (avec S0)
  • OE:  Output Enable – si maintenu bas, la sortie du module est activée
  • GND :  masse – connecter à 0 V

En-tête deux sur le côté droit du tableau

  • S3 :  type photodiode (avec S2)
  • S2 :  type photodiode (avec S3)
  • OUT : Sortie – Une onde carrée apparaît ici montrant l’intensité de la couleur détectée
  • VCC :  alimentation – connectez-vous à 2,7 V-5,5 V

Les broches de type Photodiode vous permettent de choisir la couleur de lumière que vous détectez actuellement :

S2           S3           Type de photodiode
Faible Faible Lumière rouge uniquement
Faible Élevée Lumière bleue uniquement
Élevée Faible Pas de filtre
Lumière verte élevée

En combinant la lecture de chacune des trois couleurs, vous pouvez identifier n’importe quelle couleur visible!

       Caractéristiques :

  • Conversion haute résolution de l’intensité lumineuse en fréquence.
  • Les broches à puce ont toutes été dessinées pour la norme 100.
  • Mettez l’aiguille (2,54 mm).
  • Mil-pratique pour le tableau bitmap.
  • Couleur programmable et fréquence de sortie à pleine échelle.
  • Communiquez directement avec un microcontrôleur.
  • Ensemble de montage en surface à profil bas.
