Module BUS CAN MCP2515

UGS : DAR-02-E72

En stock

Module BUS CAN MCP2515 pour projets électroniques, offrant performance et fiabilité. Idéal pour capteurs et prototypage avancé.

16,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
Interface bus CAN SPI

Donnez à votre Arduino ou ESP32 un vrai bus CAN automobile, fiable même en environnement bruité, livré en Tunisie.

Présentation

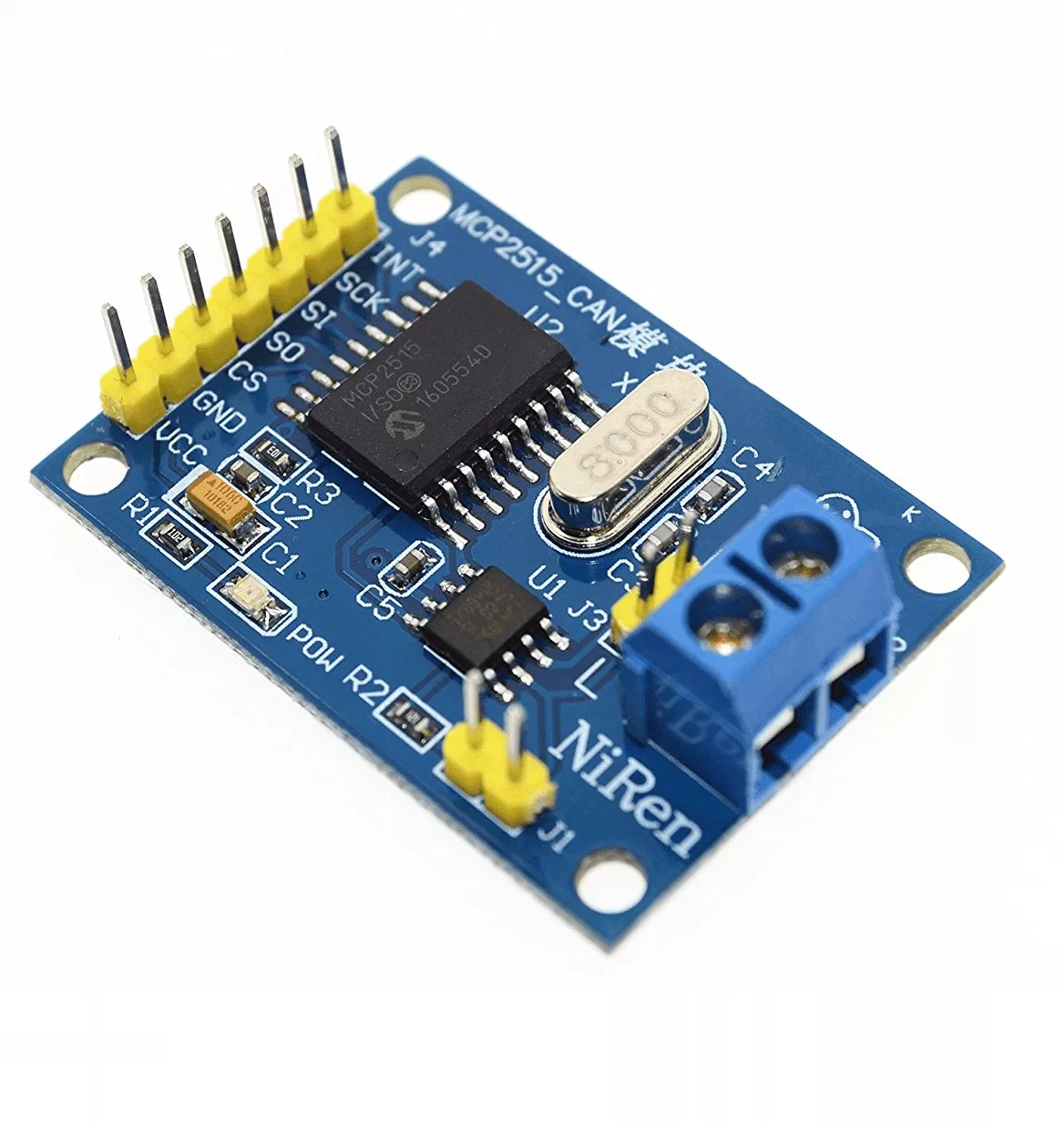

Ce module bus CAN MCP2515 (SPI) avec transceiver TJA1050 ajoute une interface CAN complète à n’importe quelle carte qui n’en possède pas nativement. Le contrôleur MCP2515 de Microchip gère intégralement le protocole CAN 2.0B et dialogue avec votre microcontrôleur par une simple liaison SPI, tandis que le transceiver de ligne convertit les signaux logiques en signaux différentiels CANH/CANL robustes. Avec un bornier 2 fils et une alimentation 5 V, c’est la façon la plus directe de relier un Arduino, un ESP32 ou un STM32 à un réseau CAN existant. Au prix de référence d’environ 16 TND, ce module CAN MCP2515 Arduino reste accessible pour s’initier au bus CAN en Tunisie.

Pourquoi ce module CAN MCP2515 ?

🚗Standard automobileProtocole CAN 2.0B utilisé sur quasi tous les véhicules depuis 2008 (diagnostic OBD-II)
Débit jusqu’à 1 Mbit/sLe MCP2515 supporte la vitesse maximale du CAN, du capteur lent au temps réel
🛡️Anti-bruit différentielLa paire CANH/CANL rejette les perturbations sur plusieurs dizaines de mètres
🔌Liaison SPI simple4 fils (MOSI/MISO/SCK/CS) suffisent pour piloter le contrôleur
🌐Réseau multi-nœuds2 modules = un bus CAN minimal ; ajoutez-en autant que de nœuds nécessaires
📚Bibliothèques prêtesCompatible mcp_can et autres libs Arduino, exemples send/receive en quelques lignes

Caractéristiques techniques

Contrôleur CANMicrochip MCP2515
Transceiver de ligneTJA1050 (variantes : MCP2551)
ProtocoleCAN 2.0B (trames standard 11 bits et étendues 29 bits)
Débit max1 Mbit/s
Interface microcontrôleurSPI
Quartz embarqué8 MHz (certaines cartes : 16 MHz)
Alimentation5 V DC
Connexion busBornier à vis 2 broches CANH / CANL

Le bus CAN : robustesse industrielle pour vos projets

Là où un I2C ou un UART s’effondre face au bruit électrique d’un moteur ou d’un long câblage, le bus CAN tient bon : il a été conçu pour l’automobile et l’industrie. Sa transmission différentielle, son arbitrage de priorité matériel et sa détection d’erreurs intégrée permettent à plusieurs nœuds de partager une même paire de fils sans collision destructive. C’est exactement ce que ce module apporte à un Arduino ou un ESP32 dépourvu de CAN natif : la possibilité de construire un réseau embarqué sérieux, lisible et tolérant aux pannes, au lieu de multiplier des liaisons point à point fragiles.

Dans la boîte

Contenu
  • 1× module CAN MCP2515 + transceiver TJA1050 (ou MCP2551 selon arrivage)
  • Bornier à vis 2 broches CANH/CANL pré-soudé

Applications concrètes

Diagnostic auto OBD-II / lecture trames CANRéseau de capteurs industrielDomotique multi-nœuds robusteProjets véhicule / kart électriqueTP réseaux embarqués (ISET)Banc d’essai et acquisition de données

Démarrer en 3 étapes

1. Câblez le SPIReliez VCC/GND en 5 V et CS, SO, SI, SCK, INT aux broches SPI de votre carte
2. Installez la bibliothèqueAjoutez une lib CAN (ex. mcp_can) et chargez l’exemple d’émission ou de réception
3. Reliez deux nœudsConnectez CANH↔CANH et CANL↔CANL entre deux modules pour un premier échange de trames

Pour qui ?

Étudiants ISET en systèmes embarquésIngénieurs automobile / mécatroniqueMakers passionnés de diagnostic autoDéveloppeurs IoT industrielFormateurs en réseaux embarqués

Bon à savoir

Vérifiez la fréquence du quartz de votre carte (8 ou 16 MHz) : elle doit être déclarée correctement dans le code (paramètre d’initialisation de la bibliothèque), sinon la vitesse du bus sera erronée et la communication échouera. Pensez aussi à activer la résistance de terminaison 120 Ω aux extrémités du bus (souvent présente sur la carte) pour un fonctionnement fiable à haut débit.

En résumé

Pour passer un montage Arduino ou ESP32 du laboratoire au monde réel de l’automobile et de l’industrie, ce module MCP2515 est l’interface CAN la plus économique et la mieux documentée disponible aujourd’hui en Tunisie.

Questions fréquentes

À quoi sert le module BUS CAN MCP2515 ?

Le module BUS CAN MCP2515 est utilisé pour des projets électroniques nécessitant une communication CAN. Il est idéal pour le prototypage avancé et l'intégration de capteurs, permettant une transmission de données fiable entre différents dispositifs.

Ce module est-il compatible avec toutes les cartes Arduino ?

Oui, le module BUS CAN MCP2515 est compatible avec la plupart des cartes Arduino et autres microcontrôleurs. Assurez-vous simplement d'utiliser les bibliothèques appropriées pour faciliter l'intégration.

Comment installer le module MCP2515 ?

L'installation du module MCP2515 est simple. Il suffit de le connecter aux broches appropriées de votre carte de développement et de charger le code nécessaire pour établir la communication CAN. Des tutoriels sont disponibles pour vous guider.

Quel est le délai de livraison pour ce produit en Tunisie ?

La livraison du module BUS CAN MCP2515 en Tunisie prend généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une livraison efficace.

Quelle est la durée de la garantie pour ce module ?

Le module BUS CAN MCP2515 est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, vous assurant ainsi un achat en toute confiance.

Quelles sont les différences entre le MCP2515 et d'autres modules CAN ?

Le MCP2515 se distingue par sa fiabilité et sa performance dans les projets de communication CAN. Contrairement à d'autres modules, il offre une interface SPI, facilitant son intégration avec divers microcontrôleurs.

Peut-on utiliser ce module pour des applications industrielles ?

Oui, le module BUS CAN MCP2515 peut être utilisé dans des applications industrielles, notamment pour le contrôle et la surveillance de systèmes. Sa robustesse et sa fiabilité en font un choix adapté pour des environnements exigeants.

Comment utiliser le Module BUS CAN MCP2515

Temps total : 30 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Module BUS CAN MCP2515, Câbles de connexion, Alimentation 5V
  1. 1
    Préparation du matériel

    Rassemblez tous les outils et fournitures nécessaires. Assurez-vous que le module MCP2515 est en bon état et que vous disposez d'une alimentation de 5V. Vérifiez également que vous avez des câbles de connexion adaptés.

  2. 2
    Connexion du module

    Connectez le module MCP2515 à votre microcontrôleur. Utilisez les broches SPI pour la communication : MISO, MOSI, SCK et CS. Assurez-vous de bien respecter les connexions pour éviter tout court-circuit.

  3. 3
    Alimentation du module

    Alimentez le module MCP2515 avec une source de 5V. Vérifiez la polarité et assurez-vous que l'alimentation est stable. Utilisez un multimètre pour mesurer la tension aux bornes du module.

  4. 4
    Configuration du logiciel

    Installez les bibliothèques nécessaires pour le MCP2515 sur votre environnement de développement. Par exemple, si vous utilisez Arduino, téléchargez la bibliothèque MCP_CAN. Cela vous permettra de communiquer avec le module.

  5. 5
    Écriture du code

    Rédigez un programme simple pour initialiser le module et envoyer des messages CAN. Utilisez des exemples fournis dans la bibliothèque pour vous aider à démarrer. Testez la communication entre le module et le microcontrôleur.

  6. 6
    Tests de communication

    Vérifiez la communication en envoyant des messages CAN et en les recevant. Utilisez un autre module CAN pour tester la transmission. Assurez-vous que les messages sont correctement envoyés et reçus.

  7. 7
    Dépannage

    Si vous rencontrez des problèmes, vérifiez toutes les connexions et assurez-vous que le code est correctement configuré. Utilisez le multimètre pour tester les tensions et les signaux sur les broches du module.

Poids0,03 kg
