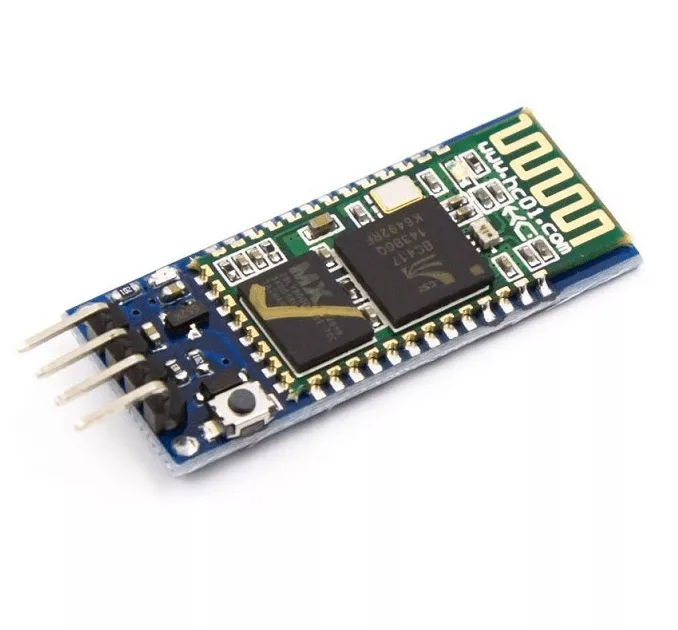

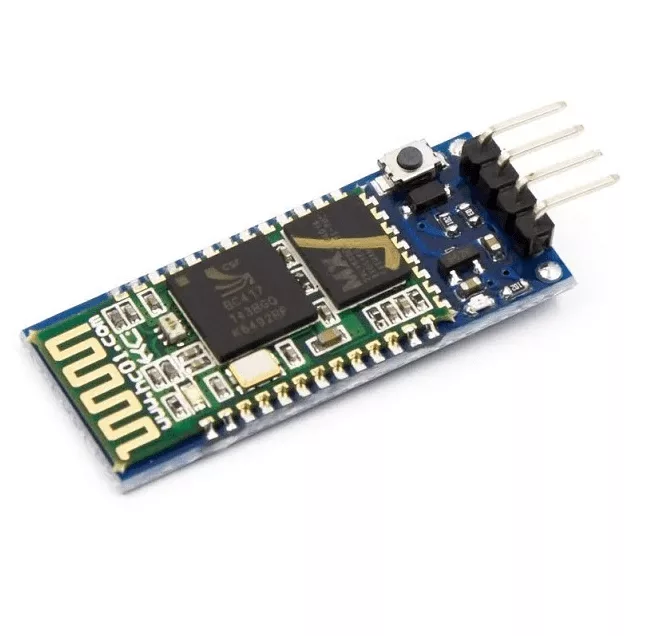

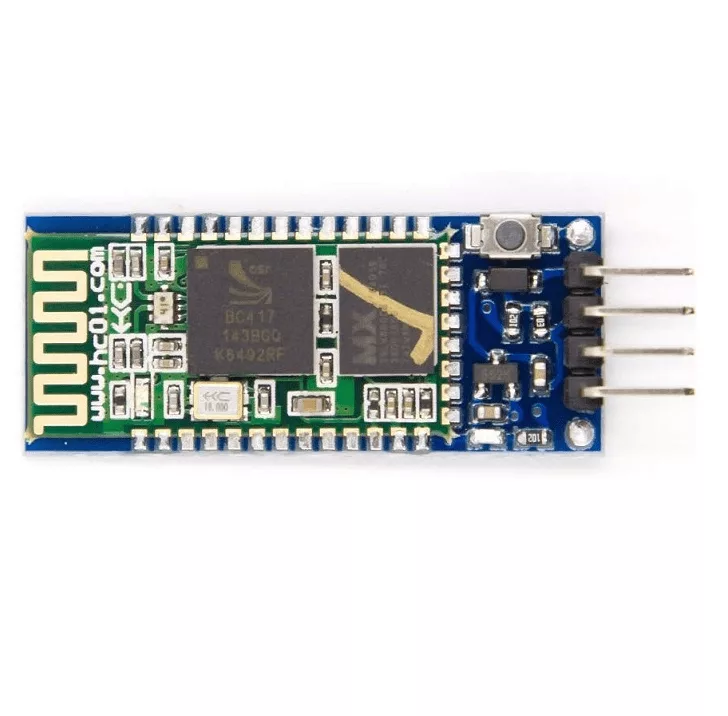

Module Bluetooth 4 Pin HC-05
Le module HC-05 peut être utilisé en tant qu’appareil maître ou esclave pour l’émetteur et le récepteur. Cela signifie qu’il peut se connecter à la plupart des téléphones et ordinateurs avec Bluetooth ainsi qu’à un autre appareil esclave tel que les claviers et autres modules HC-06. Pour se connecter avec d’autres appareils esclaves, un module maître serait nécessaire.

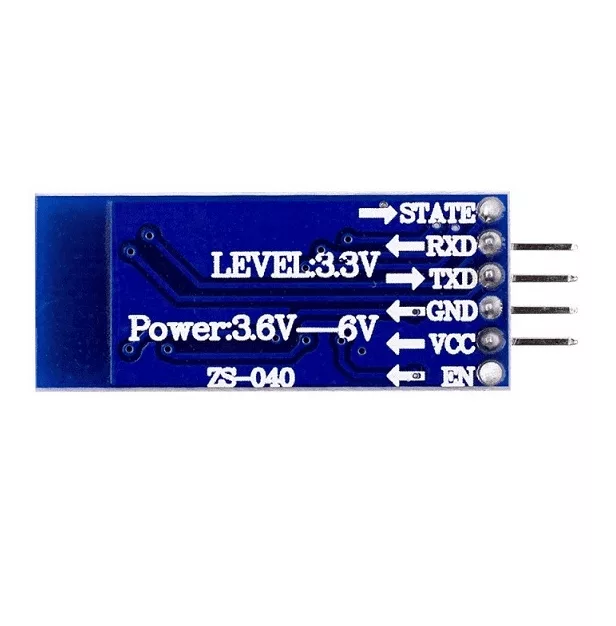

Description de la broche :
| SN | ÉPINGLER | La description |
| 1 | RXD | Recevoir des données série. Chaque donnée série donnée à cette broche sera diffusée via Bluetooth |
| 2 | TXD | Transmet les données série. Tout ce qui est reçu via Bluetooth sera transmis par cette broche en tant que données série. |
| 3 | VCC | Alimente le module. Connectez-vous à +5V Tension d’alimentation |
| 4 | GND | Broche de terre du module, connectez-vous à la terre du système. |
| 5 | LED | Indique l’état du module Clignote une fois toutes les 2 secondes : le module est entré en mode commande Clignotement répété : attente de connexion en mode données Clignote deux fois en 1 seconde : connexion réussie en mode données |
| 6 | Bouton | Utilisé pour contrôler la broche Key/Enable pour basculer entre le mode Données et le mode commande |
Paramètres par défaut du HC-05 :
- Nom Bluetooth par défaut : « HC-05 »
- Mot de passe par défaut : 1234 ou 0000
- Communication par défaut : esclave
- Mode par défaut : Mode données
- Débit en bauds en mode données : 9 600, 8, N, 1
- Débit en bauds du mode de commande : 38 400, 8, N, 1
Applications:
- Projets embarqués.
- Applications industrielles.
- Ordinateurs et appareils portables.
- Récepteur GPS.
