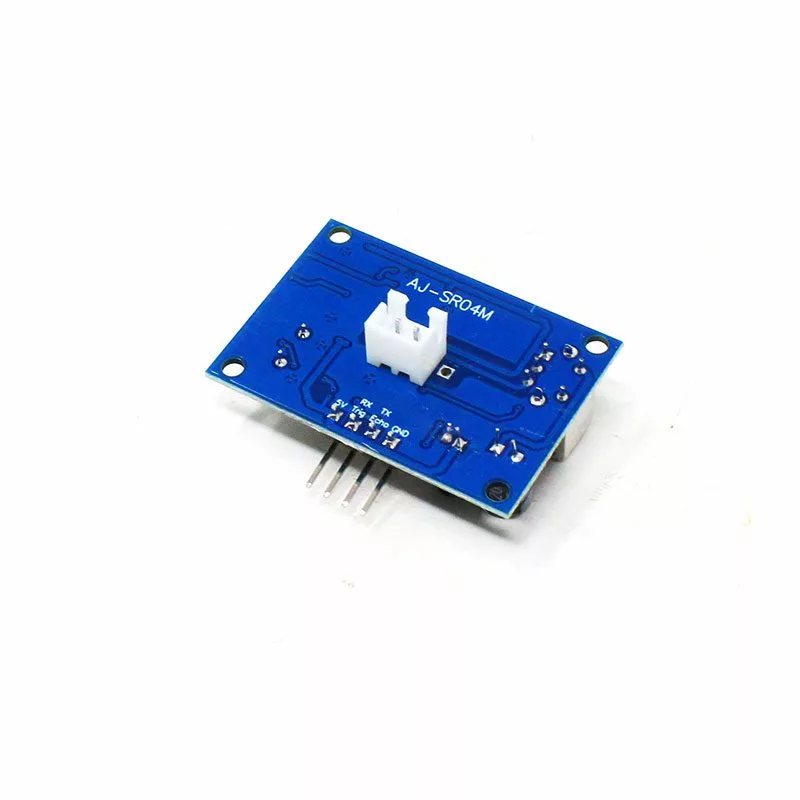

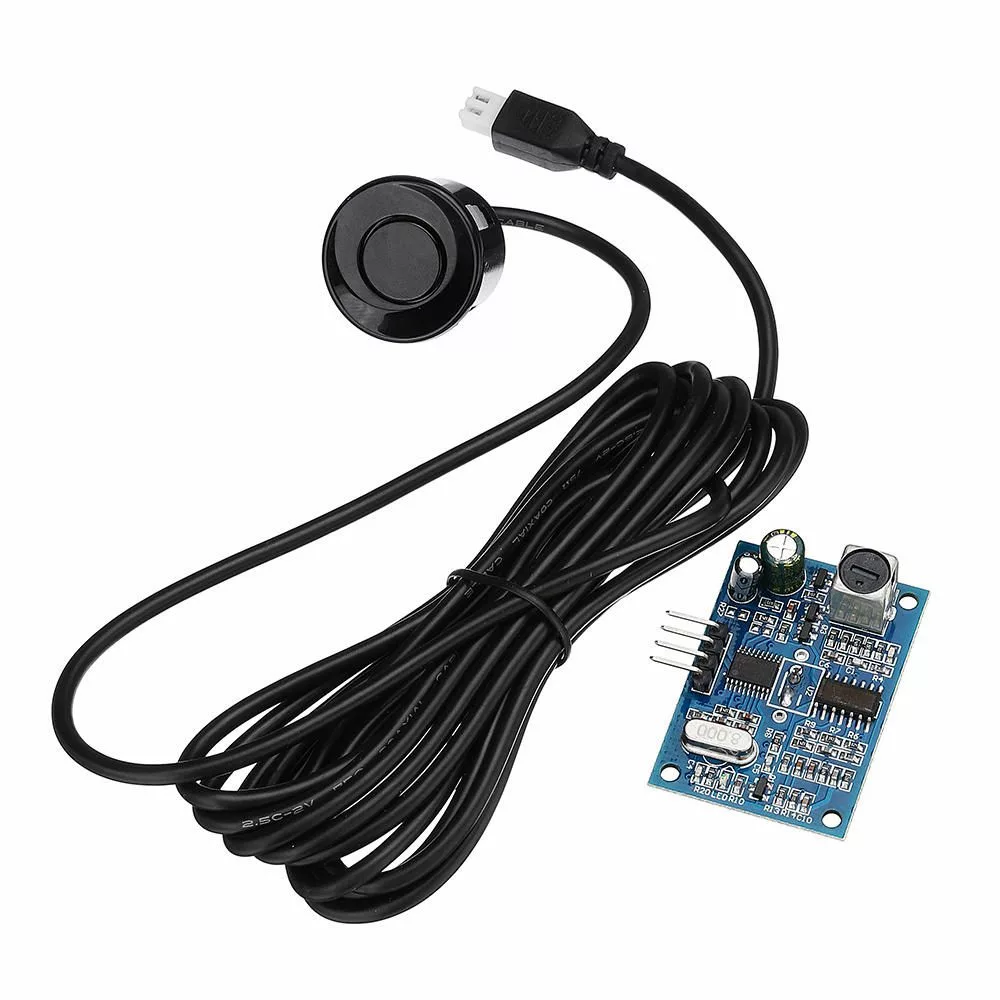

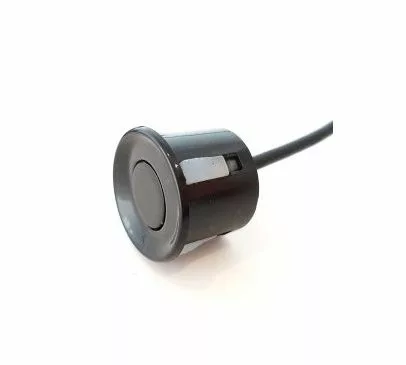

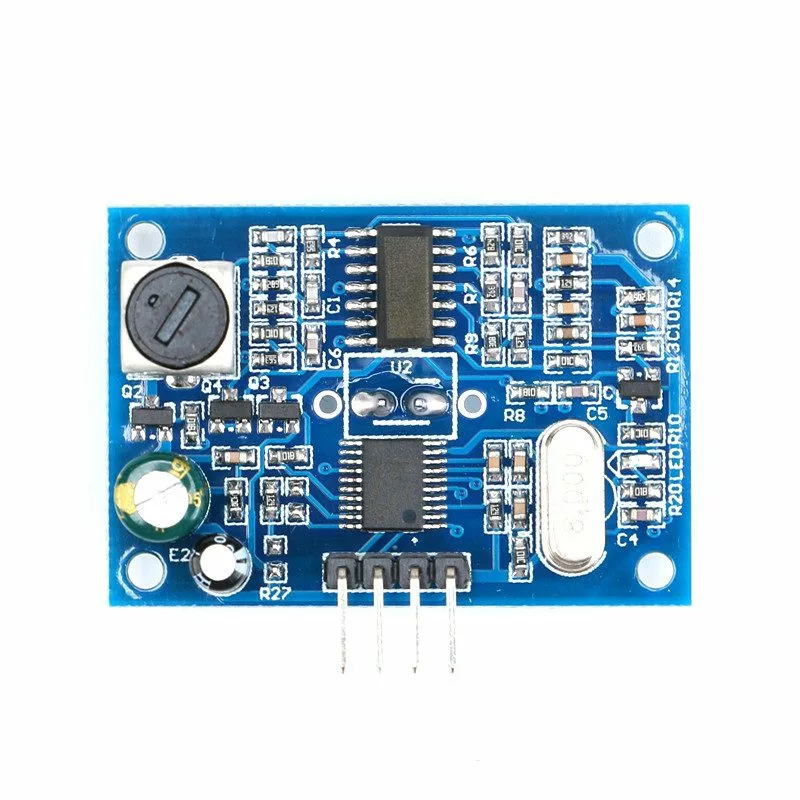

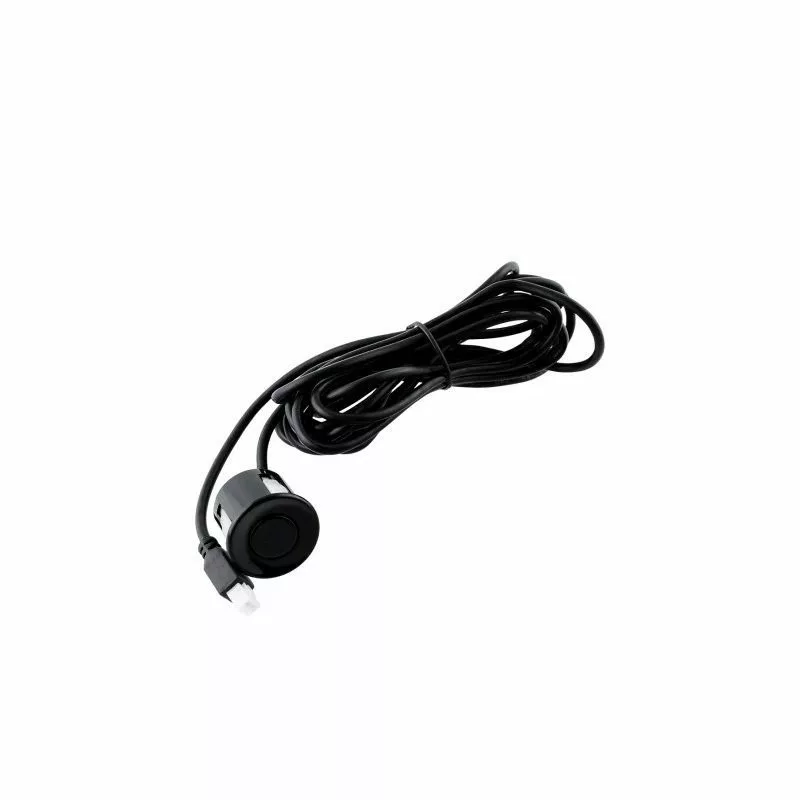

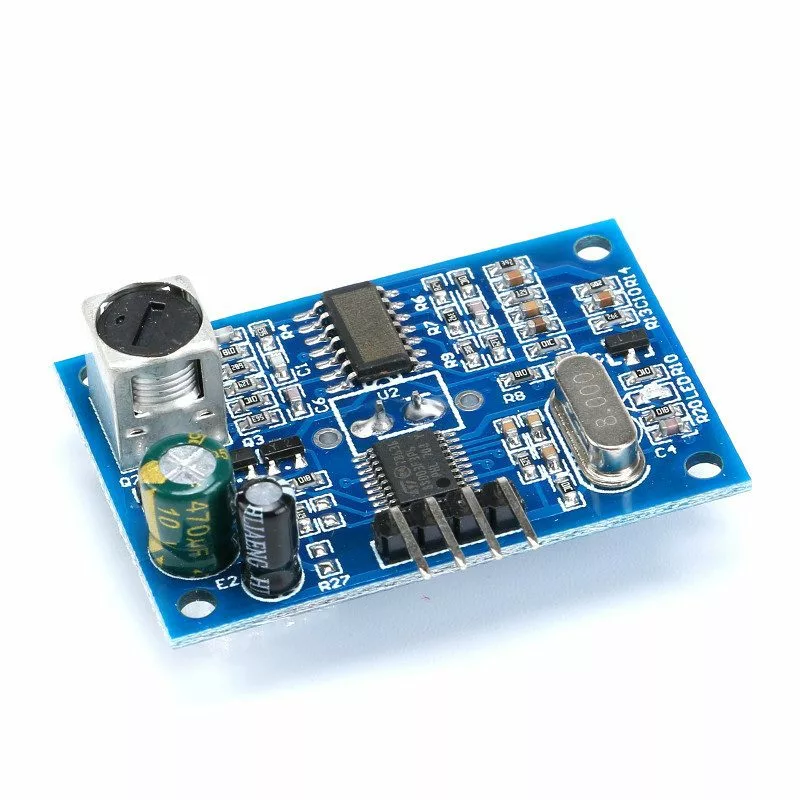

Ce capteur à ultrasons est très similaire aux capteurs à ultrasons que l’on trouve dans les voitures. Ce capteur d’obstacles à ultrasons étanche présente des avantages de construction importants par rapport aux capteurs conventionnels. Il se présente en deux parties distinctes, l’une étant le transducteur qui est l’élément de détection et l’autre étant la carte de commande.

Le module est capable de fournir des informations sur les objets entre 250 mm et 4500 mm. Le grand avantage de l’utilisation de ce capteur d’obstacles à ultrasons étanche est que vous pouvez placer l’élément de détection loin de tous les circuits de commande.

Ce capteur de distance à ultrasons est un capteur de qualité industrielle pour mesurer la distance. L’interfaçage avec celui-ci est le même qu’un autre capteur à ultrasons bon marché, mais il offre de meilleures performances et est compatible avec les environnements plus difficiles et est également étanche ! Il peut être facilement interfacé avec Arduino et des exemples de codes et de projets sont disponibles.

Il existe de nombreux capteurs de distance à ultrasons sur le marché, mais parfois, ce type de capteur doit fonctionner dans des conditions vulnérables. Ce capteur d’obstacles à ultrasons étanche répond à cette exigence. Il a de bonnes performances et presque la même utilisation qu’un module HC-SR04 .

Il est très facile à utiliser, un port de contrôle avec un niveau supérieur de 10US peut attendre une sortie de haut niveau sur le port de réception. Une sortie peut piloter la minuterie lorsque ce port est bas peut lire la valeur de la minuterie, cette fois pour l’emplacement de l’heure peut être une mesure de distance. Cyclez en permanence des tests qui permettent d’atteindre la mesure de la valeur de votre mobile.

Module à ultrasons étanche JSN-SR04T étanche à l’eau

Module à ultrasons étanche JSN-SR04T étanche à l’eau

Module à ultrasons étanche JSN-SR04T étanche à l’eau

Module à ultrasons étanche JSN-SR04T étanche à l’eau

Module à ultrasons étanche JSN-SR04T étanche à l’eau

Le principe de fonctionnement de base :

1. Allumez TRIG Pin à 5V pendant au moins 10uS
2. Le module enverra alors automatiquement 8 tonalités 40KHz et détectera automatiquement le retour du signal après réflexion de l’objet
3. Lors de la détection du signal, un signal de haut niveau est émis via la broche IO ECHO. En gardant une trace de la durée entre la transmission et la réception du signal, la distance peut être calculée. Distance = (Temps de réception du signal réfléchi * vitesse du son (340M/S)) /2

Câblage

+5V ( positif )

Trig ( contrôle )

Écho ( recevoir )

GND ( négatif )

Application :

1. Distance horizontale
2. Évitement d’obstacles, contrôle automatique
3. Contrôle de la circulation
4. Sécurité, contrôle industriel
5. Intelligence artificielle et recherche.

Caractéristiques:

1. Petite taille, facile à utiliser.
2. Basse tension, faible consommation d’énergie.
3. Haute précision.
4. Anti-brouillage puissant.
5. Intégré avec une sonde étanche à fil, adaptée aux occasions de mesure humides et difficiles.
