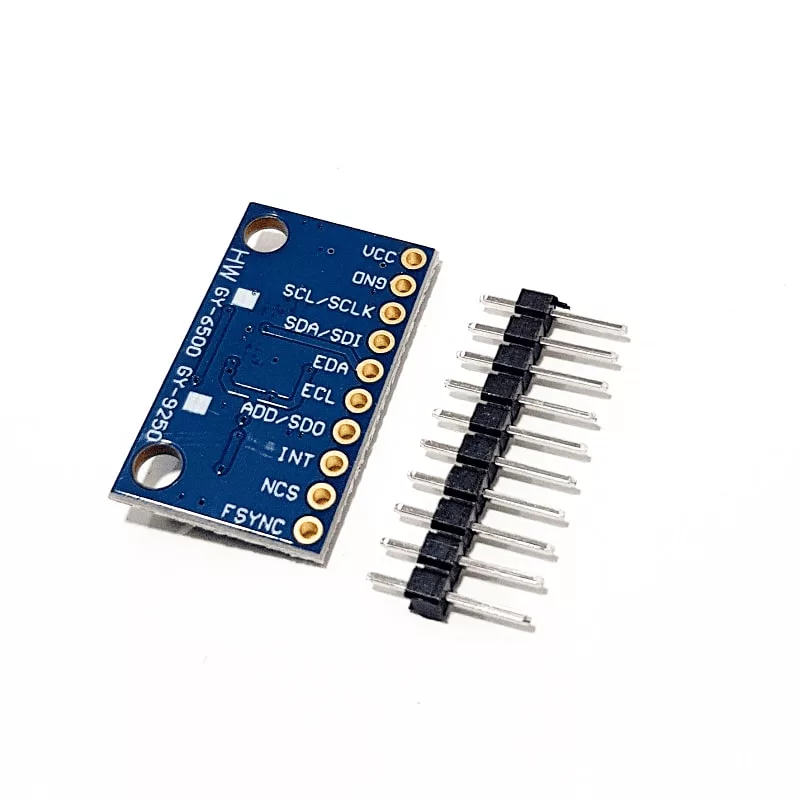

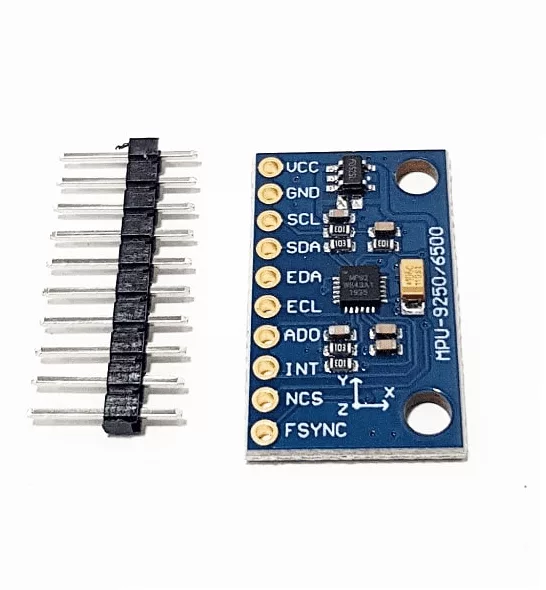

Module 9 axes Accéléromètre gyroscope Magnétique MPU-9250
Le MPU-9250 dispose également d’un capteur de température intégré. Ce module comprend des résistances pull-up sur les lignes SDA, SCL et nCS, des résistances pull-down sur les lignes FSYNC et AD0, et un régulateur de tension 3,3 V intégré vous permettant d’alimenter le module à partir de sources 5 V telles qu’un Arduino . Si vous souhaitez alimenter le module à partir de 3,3 V, vous pouvez ponter le cavalier de soudure à côté du régulateur de tension pour contourner le régulateur.
Applications
- Systèmes FPV, RC et Robots
- Systèmes de navigation GPS
- Reconnaissance d’impact et journalisation
- Périphériques d’entrée de jeu et de réalité virtuelle
- Fonctions activées par le mouvement
- Économie d’énergie intelligente pour les appareils portables
- Surveillance et compensation des vibrations
- Détection de chute libre
Nous avons également un module avec les mêmes puces de pilote mais comprenant une puce de pilote supplémentaire BMP180 (Baromètre) offrant ainsi 10 degrés de liberté, cliquez ici !
Caractéristiques :
- Accélération, gyroscope et magnétomètre
- 9 modules DDL
- Régulateur de tension LDO linéaire ultra-faible bruit intégré.
- Filtres intégrés intégrés, qui réduisent le bruit du moteur et d’autres composants électroniques à courant élevé.
- Tous les capteurs connectés au bus I2C.
- Intégrez le convertisseur de niveau logique pour I2C.
- Voyant d’alimentation.
- En utilisant Immersion Gold PCB, processus de soudage à la machine pour assurer la qualité.
- Résistances de rappel intégrées sur SDA, SCL et nCS
- Résistances pull-down intégrées sur FSYNC et AD0
