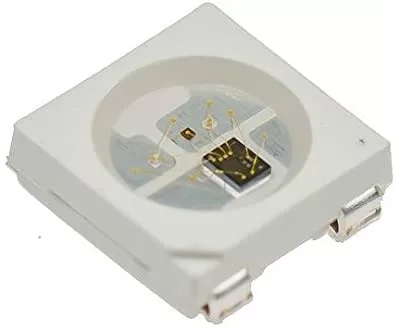

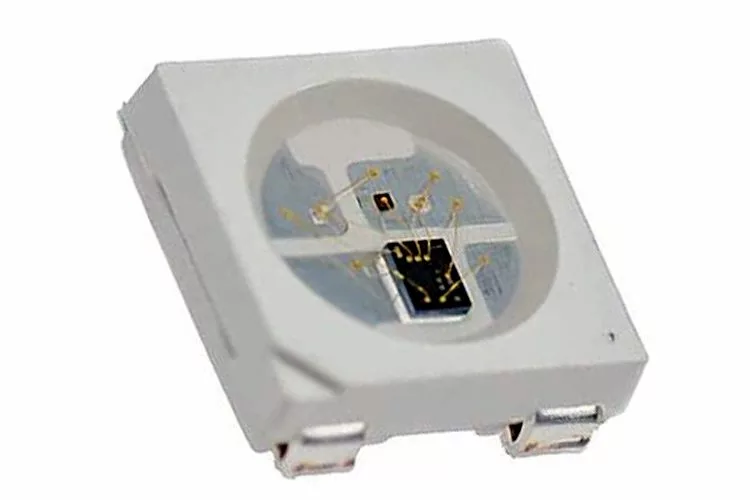

LED WS2812B

WS2812B est une source de lumière LED de contrôle intelligent dont le circuit de contrôle et la puce RVB sont intégrés dans un ensemble de 5050 composants. Il comprend en interne un verrou de données de port numérique intelligent et un circuit d’entraînement d’amplification de remodelage du signal. Inclut également un oscillateur interne de précision et une partie de contrôle de courant constant programmable en tension de 12 V, garantissant efficacement la hauteur de couleur de la lumière du point de pixel cohérente.
Le protocole de transfert de données utilise un mode de communication NZR unique. Après la réinitialisation du pixel à la mise sous tension, le port DIN reçoit les données du contrôleur, le premier pixel collecte les données initiales de 24 bits puis envoyées au verrou de données interne, les autres données qui se reforment par le circuit d’amplification de remodelage du signal interne envoyées au prochain pixel en cascade via le port DO. Après transmission pour chaque pixel, le signal doit réduire 24 bits. Le pixel adopte la technologie de transmission de remodelage automatique, ce qui fait que le nombre de pixels en cascade n’est pas limité à la transmission du signal, ne dépend que de la vitesse de transmission du signal.
LED à faible tension de conduite, protection de l’environnement et économie d’énergie, luminosité élevée, angle de diffusion grand, bonne cohérence, faible puissance, longue durée de vie et autres avantages. La puce de contrôle intégrée dans la LED ci-dessus devient un circuit plus simple et de petite taille.

• Protection de connexion inversée intelligente, la connexion inversée de l’alimentation n’endommage pas le circuit intégré.
•  Le circuit de commande et la LED partagent la seule source d’alimentation.
•  Le circuit de contrôle et la puce RVB sont intégrés dans un ensemble de 5050 composants, forment un contrôle complet du point de pixel.
•  Le circuit de remodelage du signal intégré, après le remodelage de l’onde vers le pilote suivant, garantit que la distorsion de la forme d’onde ne s’accumule pas.
•  Circuit de réinitialisation électrique intégré et circuit de réinitialisation de perte de puissance.
•  Chaque pixel des trois couleurs primaires peut atteindre 256 niveaux de luminosité ou un affichage couleur de 16 millions de couleurs et une fréquence de balayage d’au moins 400 Hz/s.
• Signal de transmission du port en cascade par ligne unique.
• N’importe quel signal de transmission à plus de 5 m de distance sans aucun circuit d’augmentation.
•  Lorsque le taux de rafraîchissement est de 30 images par seconde, le nombre de cascades n’est pas inférieur à 1024 points.
•  Envoyez des données à des vitesses de 800Kbps.
•  La couleur de la lumière était très cohérente
•  Module polychrome, lumières douces polychromes une bande de lampe.
•  Eclairage décoratif LED, écran vidéo LED intérieur/extérieur irrégulier.
