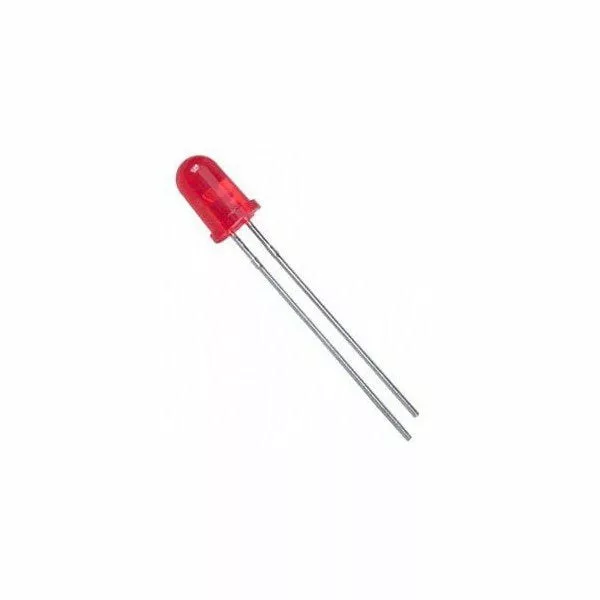

Led Rouge 5mm – Composant Électronique Optoélectronique

UGS : DCD-01-B10

En stock

Led Rouge 5mm, 2V, diamètre 5mm. Composant optoélectronique idéal pour Arduino et projets électroniques.

0,120 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
LED 5 mm · Rouge

La LED rouge 5 mm, le témoin lumineux de base le plus économe et le plus visible à faible courant, pour tous vos montages en Tunisie.

Présentation

Cette diode électroluminescente rouge au format traversant 5 mm est le voyant par excellence : tension de seuil basse (~1,8 à 2,2 V), elle s’allume franchement même sous faible courant, ce qui en fait la LED la plus efficace à piloter directement depuis une sortie logique avec une simple résistance. C’est le premier composant que l’on branche pour vérifier qu’un circuit est sous tension.

Pourquoi la rouge 5 mm

🔴Seuil bas ~2 VS’allume sous faible tension, idéale en 3,3 V comme en 5 V
👁️Très visibleLe rouge ~625 nm ressort nettement, même en plein jour
🔋ÉconomeBon rendement lumineux par milliampère consommé
📏Format 5 mm THTPattes traversantes pour breadboard, perfboard et soudure facile
➕Polarité repéréePatte longue = anode (+), méplat = cathode (–)
💡~20 mACourant nominal classique, à limiter par résistance série

Caractéristiques techniques

TypeLED traversante 5 mm
CouleurRouge (~625 nm)
Tension de seuil (Vf)~1,8 à 2,2 V
Courant nominal~20 mA (max)
Boîtier5 mm, 2 pattes
RéférenceDCD-01-B10

Toujours une résistance en série

Une LED se pilote en courant, pas en tension : branchée directement sur 5 V, elle grille. Calculez la résistance série avec R = (Vcc − Vf) / I. Pour une rouge (Vf ≈ 1,9 V) sur 5 V à 20 mA, cela donne environ (5 − 1,9) / 0,02 ≈ 155 Ω, soit une 150-220 Ω du commerce. Sur une sortie 3,3 V, une 100 Ω suffit. C’est cette résistance qui protège à la fois la LED et la broche du microcontrôleur.

Dans la boîte

Contenu
  • 1 LED rouge 5 mm traversante

Applications concrètes

Témoin de mise sous tensionIndicateur d’état ArduinoSignal d’alarme visuelApprentissage de la loi d’OhmEffets lumineux

Démarrer en 3 étapes

1. Repérez la polaritéPatte longue vers le +, méplat vers la masse
2. Ajoutez la résistanceUne 150-220 Ω en série sur 5 V
3. AlimentezReliez à la sortie ou à l’alimentation et la LED s’allume

Pour qui ?

Débutants en électroniqueÉtudiants ISETMakers ArduinoTravaux pratiques

Bon à savoir

Ne branchez jamais une LED sans résistance de limitation : elle s’allumerait très brièvement avant de griller. Inverser la polarité ne la détruit pas mais elle reste éteinte.

En résumé

La LED rouge 5 mm est le voyant universel, économe et lumineux : le composant à avoir en quantité pour signaler, indiquer et apprendre.

Questions fréquentes

Quel est l'usage principal de la Led Rouge 5mm ?

La Led Rouge 5mm est principalement utilisée dans des projets électroniques, notamment avec des microcontrôleurs comme Arduino. Elle sert à indiquer des états, créer des effets lumineux ou intégrer des éléments visuels dans vos réalisations.

Cette Led est-elle compatible avec tous les projets électroniques ?

Oui, la Led Rouge 5mm est compatible avec la plupart des projets électroniques qui nécessitent une source de lumière. Elle fonctionne avec une tension de 2V, ce qui la rend adaptée à de nombreux circuits.

Comment installer la Led Rouge 5mm ?

Pour installer la Led Rouge 5mm, il suffit de la connecter aux bornes appropriées de votre circuit. Assurez-vous de respecter la polarité : la patte la plus longue est l'anode (+) et la plus courte est la cathode (-). Utilisez une résistance si nécessaire.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour la Led Rouge 5mm en Tunisie varient généralement entre 2 à 5 jours ouvrés, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour une satisfaction optimale.

Y a-t-il une garantie sur la Led Rouge 5mm ?

Oui, la Led Rouge 5mm est couverte par une garantie de conformité. Si vous rencontrez un problème lié à un défaut de fabrication, vous pouvez nous contacter pour un échange ou un remboursement.

Quelles sont les différences entre cette Led et d'autres modèles ?

La Led Rouge 5mm se distingue par son diamètre de 5mm et sa tension de 2V. D'autres modèles peuvent avoir des couleurs différentes, des tailles variées ou des caractéristiques techniques spécifiques, mais cette Led est idéale pour des applications de base.

Peut-on utiliser plusieurs Leds Rouge 5mm dans un même projet ?

Oui, il est tout à fait possible d'utiliser plusieurs Leds Rouge 5mm dans un même projet. Assurez-vous de bien gérer l'alimentation et de respecter les limites de courant pour éviter d'endommager les composants.

Comment utiliser une Led Rouge 5mm

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Pince à dénuder, Multimètre
Fournitures : Led Rouge 5mm, Résistance (220Ω), Plaque d'essai ou circuit imprimé, Fils de connexion
  1. 1
    Étape 1 : Préparation des fils

    Prenez des fils de connexion et utilisez la pince à dénuder pour enlever environ 1 cm d'isolant à chaque extrémité. Cela vous permettra de les connecter facilement à la Led et à votre circuit.

  2. 2
    Étape 2 : Identification des bornes de la Led

    La Led Rouge 5mm a deux bornes : l'anode (longue) et la cathode (courte). Identifiez-les clairement pour éviter toute inversion lors de la connexion.

  3. 3
    Étape 3 : Connexion de la résistance

    Connectez une résistance de 220Ω à l'anode de la Led. Cela limitera le courant traversant la Led et évitera de l'endommager. Vous pouvez souder la résistance ou utiliser une plaque d'essai.

  4. 4
    Étape 4 : Connexion de la Led au circuit

    Connectez l'anode de la Led (avec la résistance) à la source d'alimentation positive (par exemple, 5V d'un Arduino) et la cathode à la masse (GND) de votre circuit.

  5. 5
    Étape 5 : Vérification des connexions

    Avant d'alimenter le circuit, vérifiez toutes les connexions avec un multimètre pour vous assurer qu'il n'y a pas de court-circuit et que tout est correctement branché.

  6. 6
    Étape 6 : Alimentation du circuit

    Alimentez votre circuit en branchant l'Arduino ou la source d'alimentation. La Led doit s'allumer si tout est correctement connecté.

  7. 7
    Étape 7 : Test et ajustement

    Si la Led ne s'allume pas, vérifiez les connexions et assurez-vous que la polarité est correcte. Ajustez la résistance si nécessaire pour obtenir la luminosité désirée.

Poids0,003 kg
