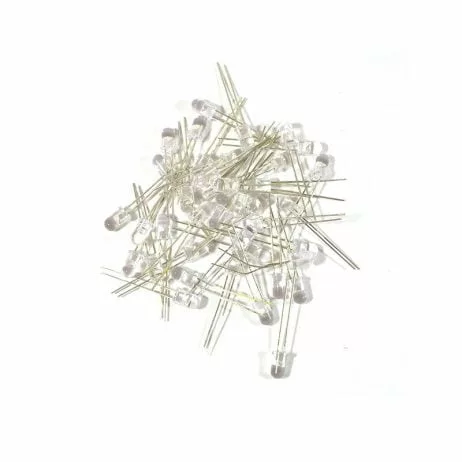

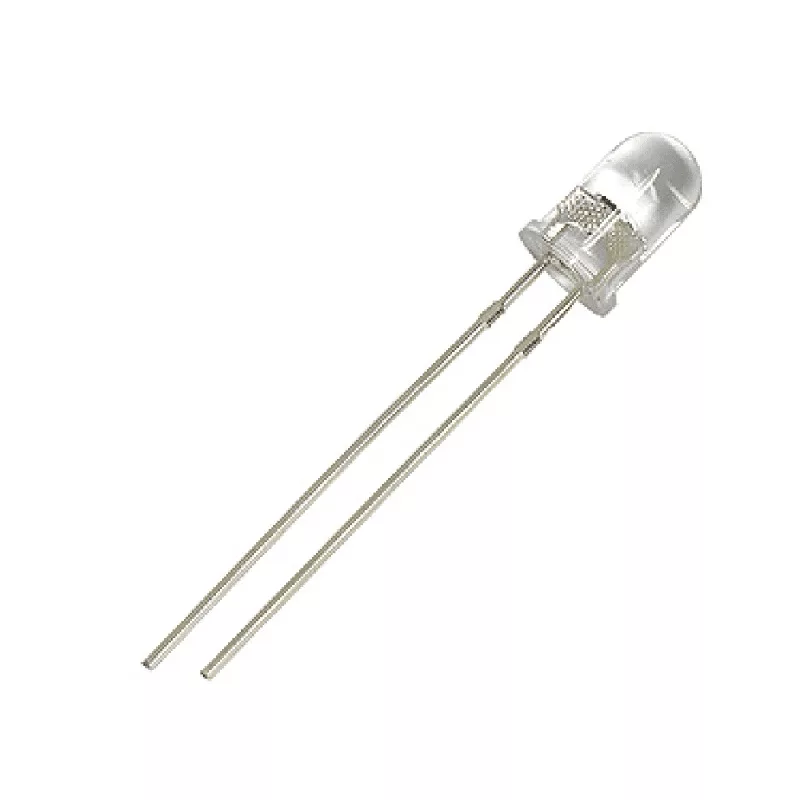

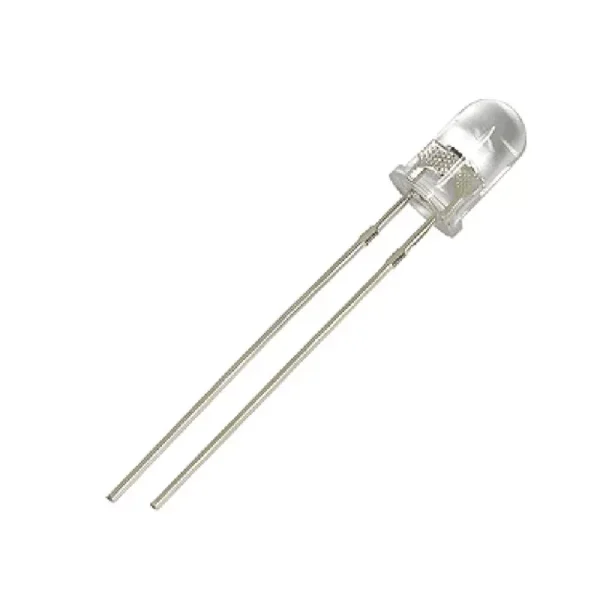

Led Blanche 5mm

UGS : DCD-01-B14

En stock

Led blanche 5mm, 3V, diamètre standard, idéale pour projets électroniques et éclairage. Composant essentiel en optoélectronique.

0,120 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
LED 5 mm · Blanche

La LED blanche 5 mm, la seule du lot pensée pour éclairer plutôt que signaler, pour vos projets lumineux en Tunisie.

Présentation

Là où les LED de couleur servent à indiquer un état, la blanche 5 mm est faite pour produire de la lumière. Elle repose sur une puce bleue recouverte d’un phosphore qui convertit l’émission en blanc : sa tension de seuil est donc proche de celle de la bleue (~3 à 3,4 V). C’est la LED à choisir pour un petit éclairage, un flash de projet ou un phare de robot.

Pourquoi la blanche 5 mm

⚪Lumière d’éclairageBlanc franc pour voir, pas seulement pour signaler
⚡Seuil ~3,1 VPuce bleue + phosphore : même contrainte de tension que la bleue
🔦Forte intensitéAssez lumineuse pour un petit phare ou un éclairage de maquette
📏5 mm THTFormat traversant universel
➕PolaritéPatte longue = anode (+)
💡~20 mACourant nominal avec résistance série

Caractéristiques techniques

TypeLED traversante 5 mm
CouleurBlanc (puce bleue + phosphore)
Tension de seuil (Vf)~3,0 à 3,4 V
Courant nominal~20 mA (max)
Boîtier5 mm, 2 pattes
RéférenceDCD-01-B14

Éclairer, ce n’est pas signaler

Choisir une LED blanche change l’objectif du montage : on ne cherche plus à attirer l’œil sur un état, mais à projeter de la lumière sur une scène. Pour un éclairage utile, on en aligne souvent plusieurs, chacune avec sa résistance, ou on passe à une alimentation en courant constant. Comme la bleue, elle réclame ~3,1 V de seuil : sur 5 V, comptez une résistance d’environ 100 Ω à 20 mA. C’est le composant de départ pour un phare de robot, un éclairage de maquette ou un mini-flash.

Dans la boîte

Contenu
  • 1 LED blanche 5 mm traversante

Applications concrètes

Phare de robotÉclairage de maquetteMini-flash de projetRampe lumineuse (plusieurs LED)Éclairage d’appoint

Démarrer en 3 étapes

1. PolaritéPatte longue au +
2. Résistance ~100 ΩPour un seuil ~3,1 V sous 5 V
3. Multipliez si besoinAlignez plusieurs LED + résistances pour plus de lumière

Pour qui ?

RoboticiensMaquettistesÉtudiants ISETMakers éclairage

Bon à savoir

Une LED 5 mm reste un éclairage d’appoint : pour éclairer réellement, multipliez les LED ou utilisez un module dédié. Respectez la résistance série et la polarité.

En résumé

La LED blanche 5 mm est la lumière du lot : à choisir quand le but est d’éclairer une scène plutôt que de signaler un état, du phare de robot à la maquette.

Questions fréquentes

Quel est l'usage principal de la Led blanche 5mm ?

La Led blanche 5mm est principalement utilisée dans les projets électroniques pour l'éclairage et les indicateurs visuels. Elle est idéale pour les montages sur planches à pain ou dans des circuits imprimés.

Cette Led est-elle compatible avec tous les projets électroniques ?

Oui, la Led blanche 5mm fonctionne avec une tension de 3V, ce qui la rend compatible avec la plupart des projets électroniques utilisant des alimentations standard.

Comment installer la Led blanche 5mm ?

Pour installer la Led, il suffit de souder les deux pattes aux points de connexion de votre circuit. Assurez-vous de respecter la polarité, la patte la plus longue étant l'anode.

Quels sont les délais de livraison pour la Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation et le mode de livraison choisi.

Y a-t-il une garantie sur la Led blanche 5mm ?

Oui, la Led blanche 5mm est garantie contre les défauts de fabrication pendant une période de 6 mois à partir de la date d'achat.

Quelles sont les différences entre cette Led et d'autres modèles similaires ?

Cette Led blanche 5mm se distingue par son diamètre standard et sa tension de fonctionnement de 3V, ce qui la rend facile à intégrer dans divers projets. D'autres modèles peuvent avoir des tailles ou des tensions différentes.

Peut-on utiliser cette Led pour des projets extérieurs ?

La Led blanche 5mm est conçue pour un usage intérieur. Pour des projets extérieurs, il est recommandé d'utiliser des composants spécifiquement conçus pour résister aux intempéries.

Comment installer une LED blanche 5mm

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Pince à dénuder, Multimètre
Fournitures : LED blanche 5mm, Résistance (selon la tension d'alimentation), Plaque de prototypage ou circuit imprimé, Fils de connexion
  1. 1
    Préparer le circuit

    Avant de commencer, assurez-vous d'avoir un circuit prêt à recevoir la LED. Vérifiez que l'alimentation est coupée et que vous avez tous les outils et fournitures nécessaires à portée de main.

  2. 2
    Identifier les bornes de la LED

    La LED blanche 5mm a deux bornes : l'anode (longue) et la cathode (courte). L'anode doit être connectée au positif et la cathode au négatif. Utilisez un multimètre pour vérifier la polarité si nécessaire.

  3. 3
    Dénuder les fils

    Si vous utilisez des fils pour connecter la LED, dénudez les extrémités des fils sur environ 5 mm à l'aide d'une pince à dénuder. Cela permettra une meilleure connexion lors du soudage.

  4. 4
    Connecter la résistance

    Pour éviter d'endommager la LED, il est important d'utiliser une résistance adaptée. Calculez la valeur de la résistance nécessaire en fonction de votre tension d'alimentation et soudez-la en série avec l'anode de la LED.

  5. 5
    Souder la LED au circuit

    Soudez l'anode de la LED à la résistance, puis connectez la cathode à la masse du circuit. Assurez-vous que les soudures sont solides et qu'il n'y a pas de court-circuit.

  6. 6
    Tester le circuit

    Avant de mettre sous tension, vérifiez toutes les connexions avec un multimètre pour vous assurer qu'il n'y a pas de court-circuit. Une fois vérifié, mettez sous tension le circuit.

  7. 7
    Observer la LED

    Si tout est correctement connecté, la LED devrait s'allumer. Si elle ne s'allume pas, vérifiez les connexions et la polarité. Ajustez la résistance si nécessaire pour obtenir la luminosité désirée.
