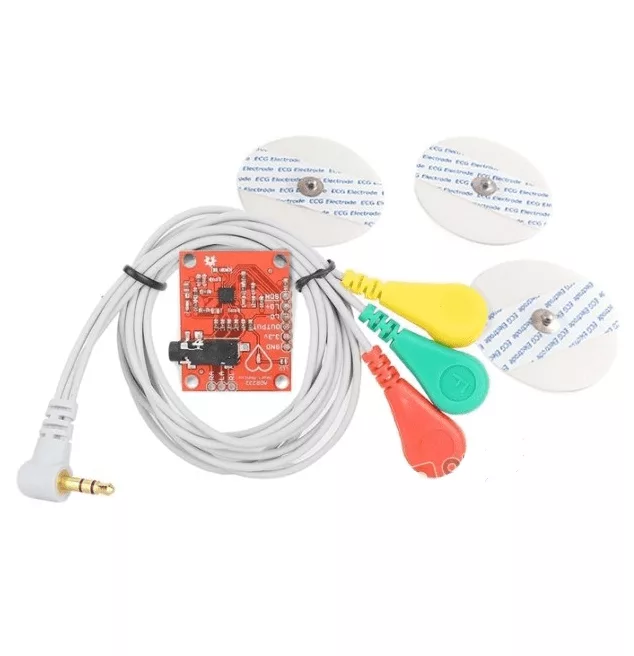

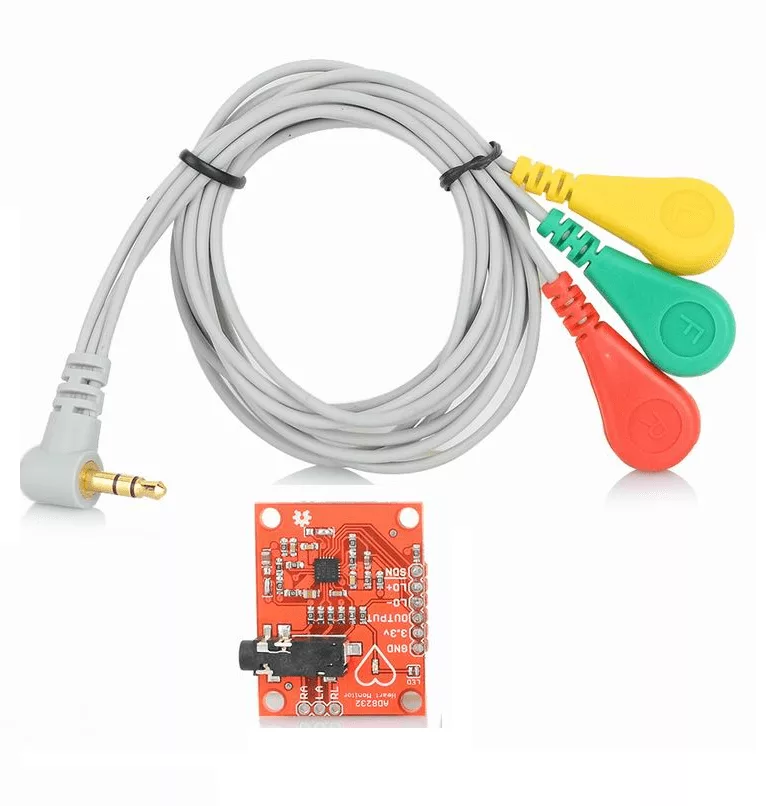

Le kit de module de capteur de surveillance ECG du module ECG AD8232 pour Arduino est conçu pour extraire, amplifier et filtrer les petits signaux de bio-potentiel en présence de conditions bruyantes ; tels que ceux créés par le mouvement ou le placement d’électrodes à distance.

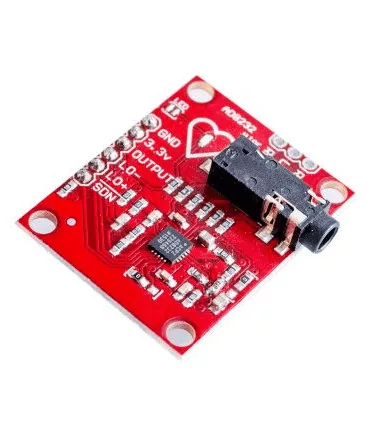

Le moniteur de fréquence cardiaque AD8232 sépare neuf connexions du circuit intégré que vous pouvez également souder des broches, des fils ou d’autres connecteurs. SDN, LO+, LO-, OUTPUT, 3.3V, GND fournissent les broches essentielles pour faire fonctionner ce moniteur avec un Arduino ou une autre carte de développement.
Des broches RA (bras droit), LA (bras gauche) et RL (jambe droite) sont également fournies sur cette carte pour attacher et utiliser vos propres capteurs personnalisés. De plus, il y a un voyant LED qui clignotera au rythme d’un battement de cœur. Les électrodes biomédicales et le câble du capteur sont nécessaires pour utiliser le moniteur cardiaque et se trouvent dans la section Produits recommandés.
Connexions des broches :

AD8232
Application
- Surveillance de la fréquence cardiaque de remise en forme et d’exercice
- ECG portatif
- Soins de santé à distance
- Périphériques de jeu
- Acquisition de signaux biologiques
Remarque : Ce produit n’est PAS un dispositif médical et n’est pas destiné à être utilisé en tant que tel ou comme accessoire à de tels dispositifs, ni à diagnostiquer ou à traiter des conditions.
Caractéristiques :
- Conçu pour extraire, amplifier et filtrer de petits signaux biopotentiels en présence de conditions bruyantes, telles que celles créées par le mouvement ou le placement d’électrodes à distance.
- Le moniteur de fréquence cardiaque à fil unique est une carte économique utilisée pour mesurer l’activité électrique du cœur.
- AD8232 est un bloc de conditionnement de signal intégré pour l’ECG et d’autres applications de mesure du biopotentiel.
- Les ECG peuvent être extrêmement bruyants, le moniteur de fréquence cardiaque à dérivation unique AD8232 agit comme un amplificateur opérationnel pour aider à obtenir facilement un signal clair à partir des intervalles PR et QT.
- Cette activité électrique peut être chargée sous forme d’ECG ou d’électrocardiogramme et sortie sous forme de lecture analogique.
- Détection de dérivation.
- Goupille d’arrêt.
- Indicateur LED.
- Sortie analogique.
- Jack 3,5 mm pour connexion de tampon biomédical.
