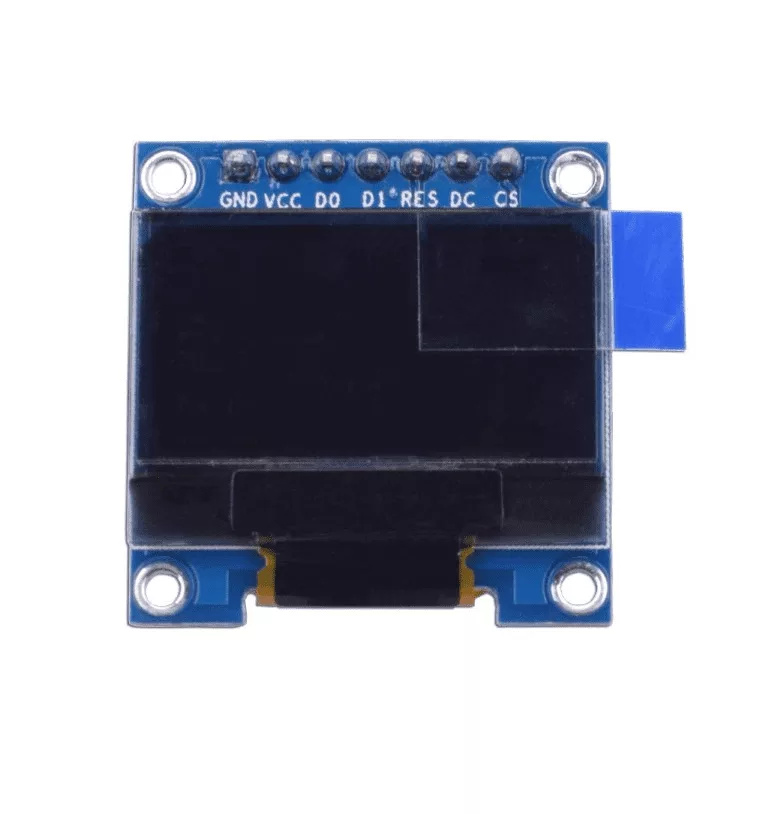

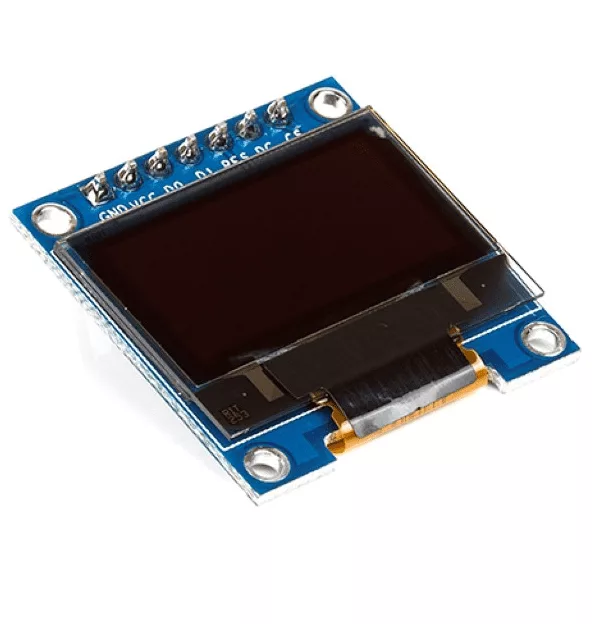

Ecran OLED Bleu 0.96 + SPI 7 Pin (avec VCC GND)

26,000 TND

EAN: 6190000071040
SKU:DAR-02-L12

Ecran OLED Bleu 0.96

Les OLED sont l’avenir des écrans, car ils possèdent certains des plus grands avantages par rapport aux technologies d’affichage conventionnelles des LCD et des LED .

La chose la plus intéressante à propos de l’utilisation des écrans OLED est qu’ils n’ont pas besoin de rétro-éclairage comme les écrans LCD/LED conventionnels. Le matériau organique lui-même a une propriété connue sous le nom d’électroluminescence (EL), qui fait « briller » le matériau lorsqu’il est stimulé par un courant ou un champ électrique. Les meilleurs écrans d’économie d’énergie jamais créés !!!

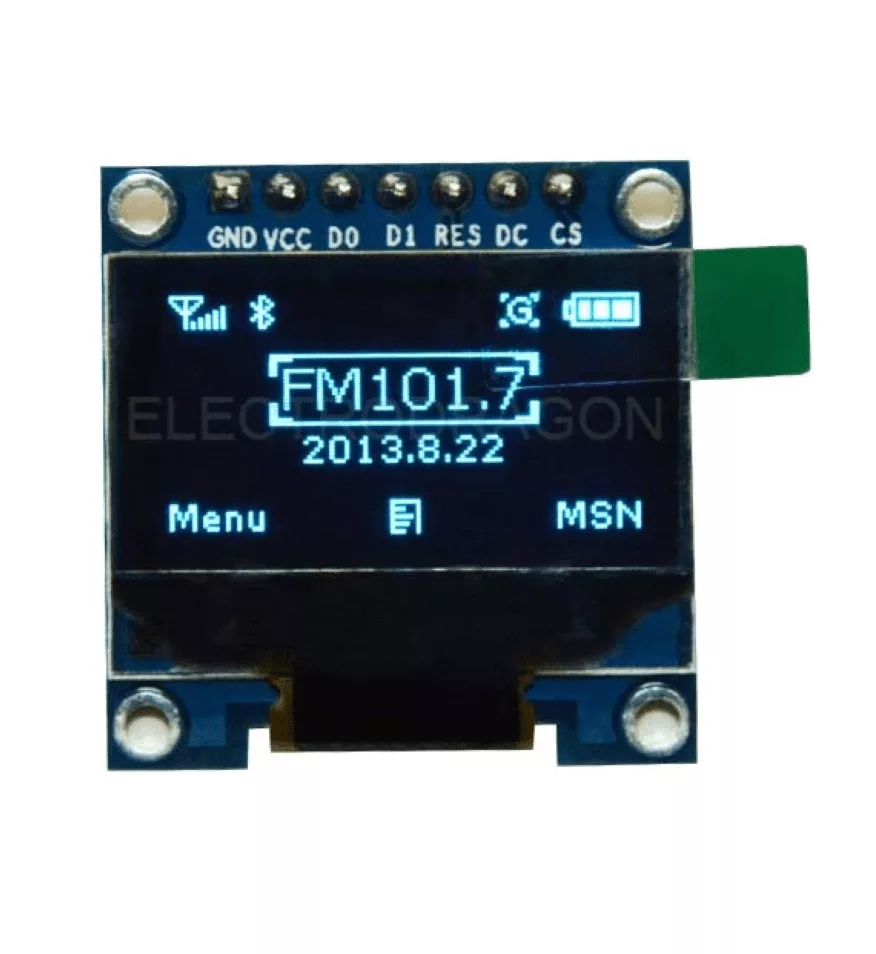

Le module d’affichage OLED 0.96″ produit du texte bleu sur fond noir avec un très bon contraste lorsqu’il est alimenté par une alimentation DC 2.8V. Les modules d’affichage OLED offrent également un angle de vision très large d’environ plus de 160°.

Configuration de la connexion SPI/I2C avec le module OLED GMS096A :

Étant une nouvelle entrée sur le marché, seules des ressources limitées sont disponibles sur ce petit miracle (GMS096A). La configuration I2C/SPI demande toujours des ressources utiles, comme dans tous les cas. Pour la configuration SPI, le module est livré par défaut dans des configurations SPI à 4 fils, et pour le faire fonctionner avec l’Arduino, vous pouvez utiliser ces bibliothèques d’Adafruit.

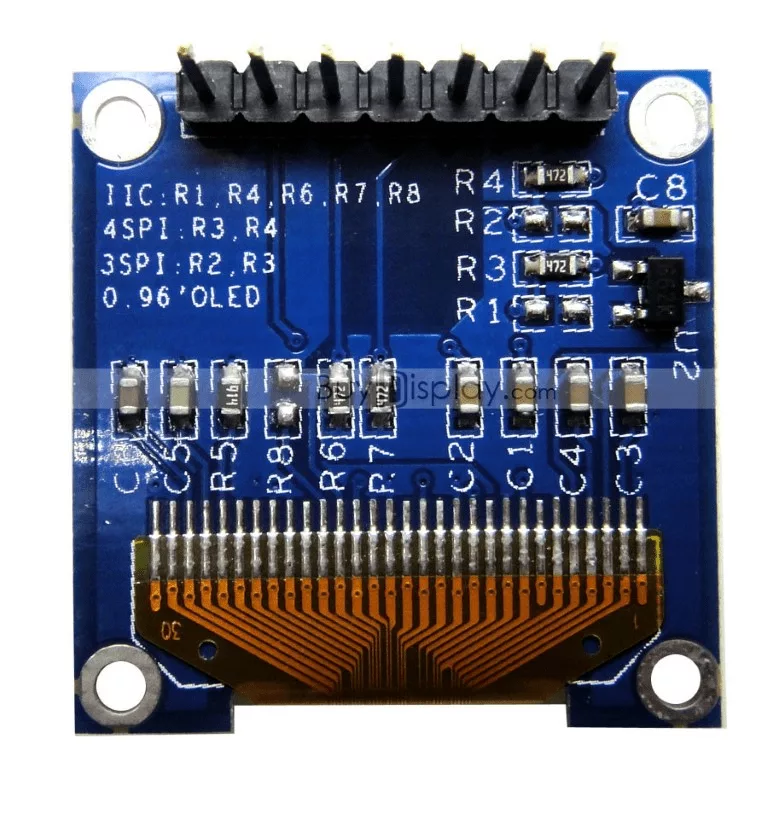

Pour la configuration I2C, cela demande un peu de travail sur le module,  commençons par ressouder la résistance de la position R3 à R1, puis court-circuitez la résistance R8 avec de l’étain à souder (résistance 0 Ohm). Les résistances pullup R6 et R7 sont déjà soudées, rien à faire là-dedans. Une fois cela fait, le module est prêt pour la communication I2C ! La broche CS n’est pas nécessairement nécessaire, il suffit donc de la connecter à GND. La broche DC sélectionne l’adresse. Pour l’adresse standard, câblez-la à GND. La broche RES a besoin d’une faible impulsion au démarrage et d’une tension élevée pendant le fonctionnement (comme en mode SPI), un condensateur de 100 nF à GND et une résistance de 10 k à VCC seraient l’idéal !


Caractéristiques :

  1. Pas besoin de rétro-éclairage
  2. L’écran est auto-éclairant
  3. La puissance requise est faible
  4. Ils offrent le grand angle de vision
  5. Complètement compatible avec Arduino
  6. Configuré en usine pour le protocole SPI (peut facilement passer à IIC)
  7. Meilleures caractéristiques de performance que les écrans LCD et LED traditionnels.
  8. Seulement besoin de 2 contrôles de ports E/S
