Clavier 3×4 matrix noir 12 boutons

19,000 TND

EAN: 6190000084712
SKU:DCD-03-A53

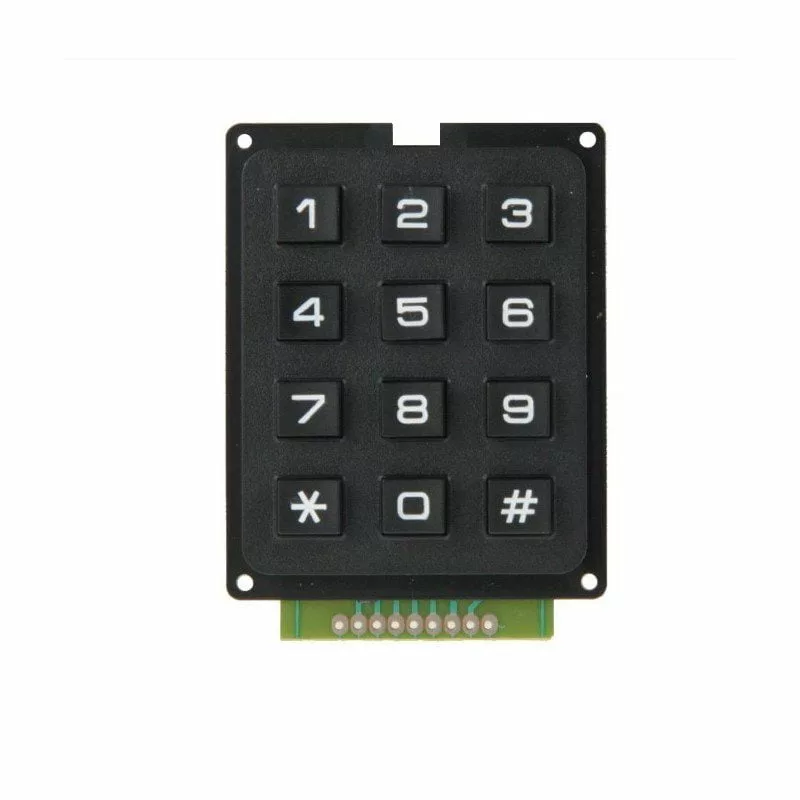

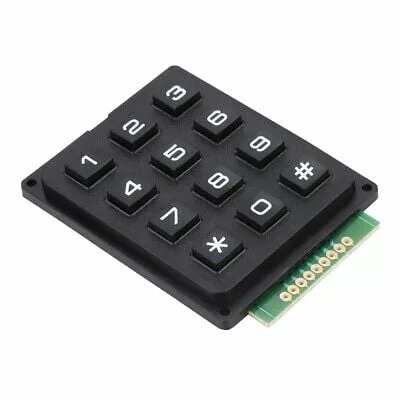

Clavier 3×4 matrix noir 12 boutons

Clavier 12 touches matricielles économique, à fixation par vis.

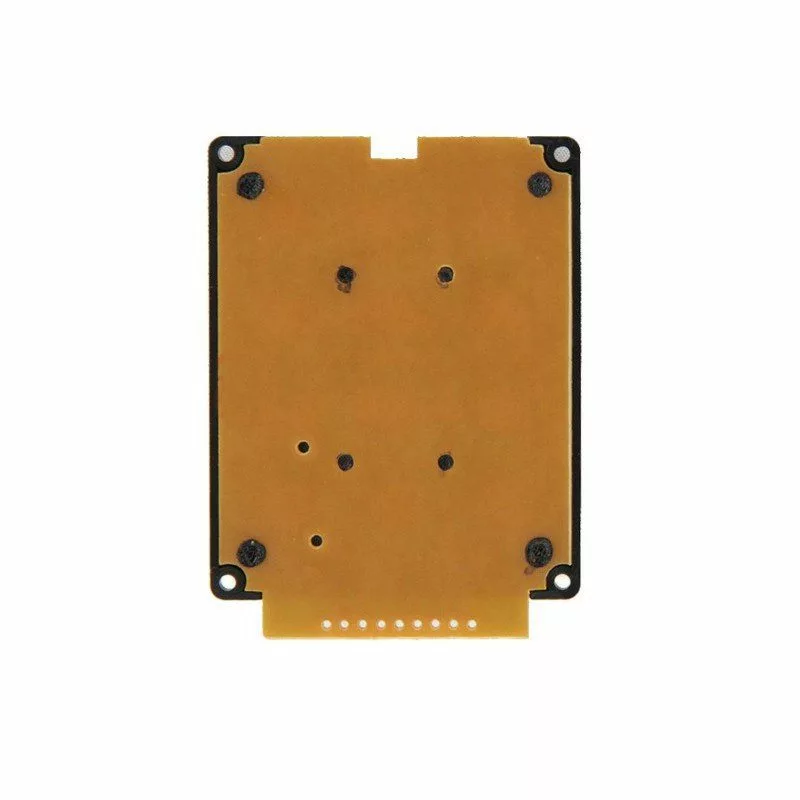

Sortie sur 9 picots en-dessous du clavier.
Pouvoir de coupure: 20 mA/24 Vcc.
Dimensions : 76 x 55 mm.

Comment utiliser un clavier - Arduino Tutorial / Étape 2: Le Circuit - tubefr.com



Comment utiliser un Clavier 3×4 matrix noir 12 boutons

Un clavier est un ensemble de boutons disposés en un bloc ou un « pad » qui portent habituellement des chiffres, symboles et généralement un jeu complet de lettres alphabétiques. Si elle contient surtout des numéros, alors il peut aussi être appelé un pavé numérique. Pavés numériques sont trouvent sur plusieurs claviers alphanumériques et sur d’autres appareils tels que les calculatrices, téléphones bouton-poussoir, serrures à combinaison et serrure numérique, qui nécessite un apport essentiellement numérique.

Dans ce tutoriel, vous apprendrez comment utiliser un pavé numérique (clavier numérique) avec Arduino uno.

Alors, commençons !

Étape 1: Ce que vous aurez besoin

Pour ce tutoriel, vous aurez besoin :

  • Arduino uno
  • Pavé numérique – clavier

Étape 2: Le Circuit

Nous utilisons du clavier les broches 7 avec 3 colonnes et 4 lignes.

Remarque :

Si votre clavier ne fonctionne pas avec le code sur l’étape suivante, vous devez modifier les connexions ci-dessus et les numéros de NIP sur ces commandes. Effectuer une recherche Internet pour obtenir une aide supplémentaire ou trouver la feuille de données pour votre clavier.

rowPins Byte [rangs] = {7, 2, 3, 5} ; se connecter à la ligne de brochage du clavier
colPins Byte [CDL] = {6, 8, 4} ; se connecter à la liste des broches colonne du clavier

Étape 3: Le Code

Voici le code, intégré en utilisant code bender !

Sur le code :

Le clavier que nous utilisons a 4 lignes et 3 colonnes :

const lignes octet = 4 ; quatre rangées
const cols octets = 3 ; trois colonnes

touches de char [lignes] [colonnes] =

{ {‘1′,’2′,’3’},

{‘4′, « 5 », 6′},

{« 7 », « 8 », 9’},

{‘#’,’0′,’*’} };

Astuce : Si vous avez un autre ensemble de clavier vous pouvez modifier ces valeurs avec vôtre

Essayer de télécharger le plugin code bender et en cliquant sur le pouce sur le bouton Arduino pour programmer votre Arduino avec cette esquisse. Et voilà, vous avez programmé votre carte Arduino ! Appuyez sur connect bouton pour commencer la communication série avec votre carte Arduino.

Étape 4: Bravo !

Vous avez réussi un Arduino plus « How to » tutoriel et vous a appris à utiliser un clavier avec Arduino.

J’espère que ça vous a plu, faites le moi savoir dans les commentaires.

Il y aura plus d’eux, alors assurez-vous de cliquez sur le bouton suivre !

  • Sources

  1. https://playground.arduino.cc/Code/Keypad/
  2. https://playground.arduino.cc/
