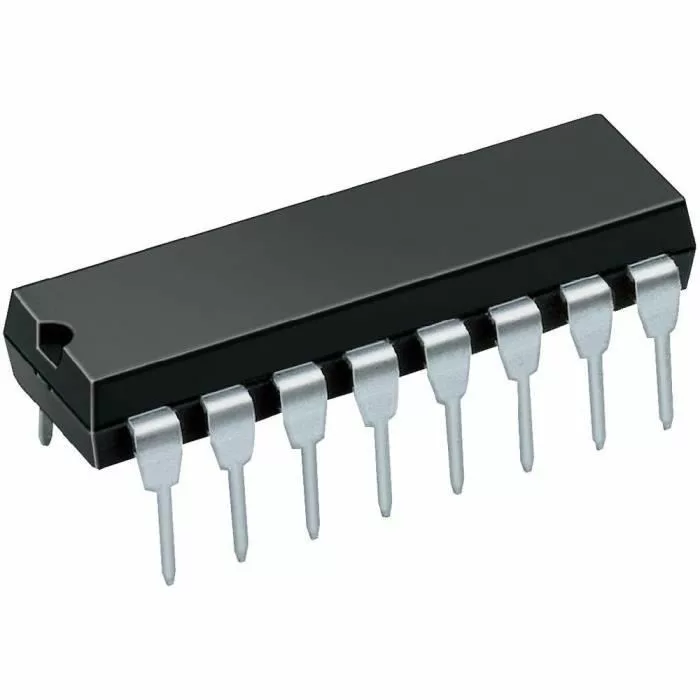

Circuit intégré TLL 74LS32

Circuit intégré TLL 74LS32 , La série 74LS de circuits intégrés (CI) était l’une des familles logiques les plus populaires de puces logiques transistor-transistor logique (TTL).

UGS : DCD-01-T68

1,600 TND

En stock

En stock

12 People watching this product now!
  • Récupérer du magasin Didactico Sfax

Livraison aujourd'hui

Gratuit

  • Livraison via Aramex

Le courrier Aramex livrera à l'adresse indiquée

1-2 Jours

8.000 TND

  • Garantie 1 an

Plus de détails

  • Remboursement 15 Jours

Plus de détails

Mode de payement:

Description

Circuit intégré TLL 74LS32

La série 74LS de circuits intégrés (CI) était l’une des familles logiques les plus populaires de puces logiques transistor-transistor logique (TTL). La série 74LS est un circuit intégré Schottky bipolaire à faible puissance. La porte OU à 2 entrées Quad 74LS32 contient quatre portes OU à 2 entrées indépendantes.

Caractéristiques du 74LS32

  • Quatre portes OU indépendantes
  • Configuration standard des broches
  • Temps de commutation rapides
  • Température de fonctionnement jusqu’à 70°C
  • Tensions de commutation TTL standard

Spécifications 74LS32

Tension d’alimentation 4,75 – 5,25 Vcc
Fréquence d’horloge maximale 40Mhz
Dissipation de puissance 2mW/porte @100kHz
Courant de sortie minimal 8mA
Délai de propagation 10nS
Sortance (charges TTL) 20

Schéma de brochage 74LS32

74LS32 Broche Description

N° broche Nom de la broche La description
1 A1 Porte OU 1 Entrée 1
2 B1 Porte OU 1 Entrée 2
3 C1 OU Porte 1 Sortie
4 A2 Porte OU 2 Entrée 1
5 B2 Porte OU 2 Entrée 2
6 C2 OU Porte 2 Sortie
sept Terre Terre
8 C3 OU Porte 3 Sortie
9 A3 Porte NAND 3 Entrée 1
dix B3 Porte OU 3 Entrée 2
11 C4 OU Porte 4 Sortie
12 A4 Porte OU 4 Entrée 1
13 B4 Porte OU 4 Entrée 2
14 VCC Alimentation positive

Circuit 74LS32

Applications

  • Circuits de commande numérique automatique
  • Commutateurs de sonnette de porte
