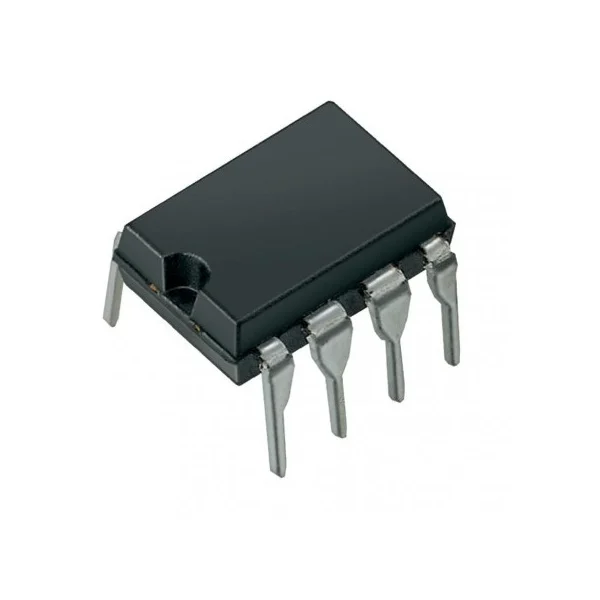

Circuit intégré NE555 DIP-8, haute précision, temporisation 4,5-15V, composant
En stock
Circuit intégré ne555 dip-8, idéal pour la temporisation avec une tension de 4,5 à 15V et une précision élevée. Utilisé dans divers projets électroniques.
Le circuit intégré le plus célèbre pour créer des temporisations et oscillations
Le NE555 génère des impulsions, des délais et des signaux carrés sans microcontrôleur : le timer universel de l’électronique, alimenté en 4,5 à 15 V.
⏱️ Présentation
Véritable légende, le NE555 réalise des minuteries (monostable), des oscillateurs (astable) et des générateurs d’impulsions à partir de quelques résistances et condensateurs. De 0,1 Hz à 500 kHz, il clignote une LED, génère un son, crée un délai ou cadence un montage — le tout sans programmation. La base parfaite pour comprendre le temps en électronique.
⭐ Pourquoi le NE555
📐 Caractéristiques clés
🛠️ Usages typiques
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Mythique et polyvalent, le timer NE555 crée délais, oscillations et impulsions sans microcontrôleur. Le circuit intégré à connaître absolument, disponible à l’unité en Tunisie.
Questions fréquentes
Quel est l'usage principal du circuit intégré NE555 ?
Le circuit intégré NE555 est principalement utilisé pour la temporisation et le contrôle de signaux dans divers projets électroniques. Il permet de créer des délais précis et de générer des impulsions, ce qui le rend idéal pour des applications comme les minuteries, les oscillateurs et les circuits de déclenchement.
Ce circuit intégré est-il compatible avec d'autres composants électroniques ?
Oui, le NE555 est compatible avec de nombreux composants électroniques standards. Il peut être intégré dans des circuits avec des résistances, des condensateurs et d'autres circuits intégrés, facilitant ainsi son utilisation dans divers projets.
Comment installer le circuit intégré NE555 ?
Pour installer le NE555, il suffit de le placer dans un circuit imprimé en respectant l'orientation des broches. Assurez-vous de connecter les broches d'alimentation et de temporisation correctement selon votre schéma de circuit.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour le circuit intégré NE555 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation et le mode de livraison choisi.
Y a-t-il une garantie sur le circuit intégré NE555 ?
Oui, nous offrons une garantie de satisfaction sur le circuit intégré NE555. Si vous rencontrez un problème lié à un défaut de fabrication, vous pouvez nous contacter pour un échange ou un remboursement.
Quelles sont les différences entre le NE555 et d'autres circuits intégrés similaires ?
Le NE555 se distingue par sa précision élevée et sa large plage de tension d'alimentation de 4,5 à 15V. Contrairement à d'autres circuits, il est particulièrement apprécié pour sa simplicité d'utilisation et sa polyvalence dans les applications de temporisation.
Peut-on utiliser le NE555 pour des projets à haute fréquence ?
Le NE555 est conçu pour des applications de temporisation et fonctionne bien dans des plages de fréquence modérées. Pour des projets nécessitant des fréquences très élevées, d'autres circuits intégrés spécifiques peuvent être plus appropriés.
Comment utiliser le circuit intégré NE555 DIP-8
-
1Préparation du circuit
Avant de commencer, assurez-vous d'avoir tous les outils et composants nécessaires. Vérifiez que la plaque d'essai ou le circuit imprimé est propre et prêt à accueillir le circuit intégré NE555.
-
2Insertion du NE555
Insérez le circuit intégré NE555 dans la plaque d'essai ou le circuit imprimé. Assurez-vous que la broche 1 est orientée correctement, généralement marquée par un point ou une encoche sur le boîtier.
-
3Connexion de l'alimentation
Connectez l'alimentation entre 4,5V et 15V aux broches appropriées du NE555. La broche 8 est l'alimentation positive et la broche 1 est la masse. Utilisez un multimètre pour vérifier les connexions.
-
4Ajout des composants passifs
Ajoutez les composants passifs nécessaires, comme des résistances et des condensateurs, selon le schéma de temporisation que vous souhaitez réaliser. Par exemple, pour un mode astable, connectez les composants entre les broches 6, 2 et 3.
-
5Vérification des connexions
Avant de mettre sous tension, vérifiez toutes les connexions pour vous assurer qu'il n'y a pas de court-circuit. Utilisez un multimètre pour tester la continuité des connexions.
-
6Mise sous tension
Alimentez le circuit en mettant sous tension. Observez le fonctionnement du NE555 et vérifiez que la temporisation fonctionne comme prévu. Ajustez les valeurs des composants si nécessaire.
-
7Test et ajustement
Testez le circuit en mesurant la sortie avec un oscilloscope ou un multimètre. Ajustez les résistances ou les condensateurs pour obtenir la temporisation désirée. Assurez-vous que le circuit fonctionne de manière stable.
| Poids | 0,05 kg |
|---|
