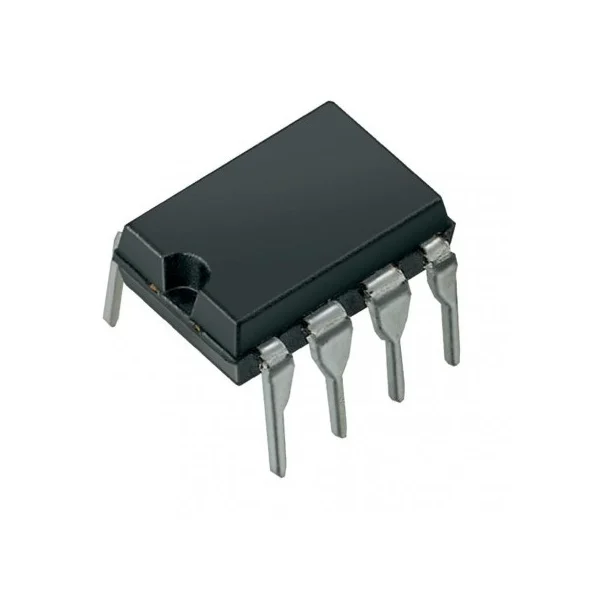

Amplificateur LF398N DIP-8 haute précision – Circuit intégré électronique
En stock
Circuit amplificateur LF398N DIP-8, faible bruit, haute précision, idéal pour projets électroniques. Composant essentiel, haute performance.
Capturer une tension instantanée et la maintenir avec précision
Le LF398N fige une tension analogique à un instant donné pour la conserver stable le temps de sa conversion ou de son traitement — la fonction de base avant tout convertisseur analogique-numérique lent ou multiplexé.
🧊 La fonction sample-and-hold en un seul boîtier
Le LF398N est un circuit échantillonneur-bloqueur (sample-and-hold) monolithique, historiquement conçu par National Semiconductor et aujourd’hui produit par Texas Instruments. Sa technologie BI-FET associe un étage d’entrée bipolaire de précision à un interrupteur JFET à très faible fuite : la tension échantillonnée est stockée sur un condensateur externe et reste stable avec une dérive minimale, ce qui permet de « geler » un signal variable le temps qu’un ADC ou un circuit en aval l’exploite.
⭐ Pourquoi ce circuit
📐 Caractéristiques clés
🆚 Un sample-and-hold dédié a-t-il encore un intérêt face à un ADC intégré ?
La plupart des microcontrôleurs modernes embarquent un ADC avec échantillonnage interne, mais un LF398N reste utile chaque fois qu’il faut figer un signal en amont d’une chaîne d’acquisition lente ou multiplexée (plusieurs voies partageant un seul convertisseur), déglitcher la sortie d’un DAC R-2R, ou réaliser un détecteur de crête analogique sans microcontrôleur. Il permet aussi de reproduire fidèlement des montages d’instrumentation analogique historiques en TP, là où un ADC embarqué masquerait la fonction pédagogique du sample-and-hold.
📦 Dans la boîte
- 1x circuit intégré LF398N DIP-8
- Aucun accessoire fourni (condensateur de maintien et câbles non inclus)
🛠️ Usages typiques
Le LF398N intervient partout où un signal analogique doit être figé avant traitement ou conversion.
🚀 Démarrer en 3 étapes
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Le LF398N DIP-8 reste une référence pour figer une tension analogique avec précision : technologie BI-FET, acquisition en quelques µs, dérive aussi basse que 5 mV/min avec le bon condensateur. Un choix pertinent pour l’acquisition de données multiplexée, la détection de crête ou les TP de traitement du signal analogique, là où un ADC embarqué ne suffit pas à isoler la fonction pédagogique.
Documentation et ressources
Questions fréquentes
Quel est l'usage principal de l'amplificateur LF398N ?
L'amplificateur LF398N est conçu pour des applications nécessitant une haute précision et un faible bruit. Il est idéal pour des projets électroniques tels que des amplificateurs audio, des capteurs et des systèmes de mesure.
Cet amplificateur est-il compatible avec d'autres circuits intégrés ?
Oui, le LF398N est compatible avec de nombreux circuits intégrés standards. Il peut être intégré dans divers projets électroniques, tant que les spécifications de tension et de courant sont respectées.
Comment installer le LF398N dans un circuit ?
Pour installer le LF398N, il suffit de le souder sur un circuit imprimé en respectant les connexions des broches. Assurez-vous de bien suivre le schéma de câblage pour éviter les erreurs.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour le LF398N en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation et le mode de livraison choisi.
Y a-t-il une garantie sur l'amplificateur LF398N ?
Oui, l'amplificateur LF398N est couvert par une garantie de 1 an contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise installation.
Quelles sont les différences entre le LF398N et d'autres amplificateurs similaires ?
Le LF398N se distingue par sa faible consommation de bruit et sa haute précision, ce qui le rend particulièrement adapté pour des applications sensibles. D'autres amplificateurs peuvent offrir des caractéristiques différentes, comme une puissance de sortie supérieure.
Comment utiliser l'amplificateur LF398N DIP-8
-
1Étape 1 - Préparation de la plaque
Commencez par préparer votre plaque de circuit imprimé. Assurez-vous qu'elle est propre et exempte de poussière. Identifiez l'emplacement où vous allez souder le circuit intégré LF398N.
-
2Étape 2 - Identification des broches
Prenez le circuit intégré LF398N et identifiez les broches. Le LF398N a 8 broches. Référez-vous à la documentation technique pour connaître la fonction de chaque broche.
-
3Étape 3 - Positionnement du circuit
Insérez le circuit intégré LF398N dans le trou de la plaque de circuit imprimé. Assurez-vous que la broche 1 est correctement orientée selon le marquage de la plaque.
-
4Étape 4 - Soudure des broches
Utilisez le fer à souder pour souder chaque broche du circuit intégré sur la plaque. Veillez à ne pas créer de courts-circuits entre les broches.
-
5Étape 5 - Connexion de l'alimentation
Connectez l'alimentation au circuit. Assurez-vous que la tension est conforme aux spécifications du LF398N. Vérifiez les connexions avec un multimètre.
-
6Étape 6 - Test de fonctionnement
Mettez sous tension votre circuit et vérifiez le fonctionnement de l'amplificateur. Utilisez un multimètre pour mesurer les tensions aux différentes broches.
-
7Étape 7 - Ajustements finaux
Si nécessaire, effectuez des ajustements sur les composants externes connectés à l'amplificateur pour optimiser la performance. Vérifiez à nouveau les connexions.
| Poids | 0,05 kg |
|---|
