Carte Wifi cloud Witty ESP-12F – NodeMCU ESP8266

Le module ESP-12 est l’un des plus complets de la famille ESP car il permet d’utiliser le plus grand nombre de broches. Vous pouvez programmer ce module pour qu’il fonctionne de manière autonome avec l’ IDE Arduino ou avec LUA en tant que NodeMCU . Il dispose d’un LDR et d’une LED WS2812 déjà embarqués pour vos projets. La carte est livrée avec un module micro USB CH40 pour la programmer.

Carte Wifi cloud Witty ESP-12F – NodeMCU ESP8266

Carte Wifi cloud Witty ESP-12F – NodeMCU ESP8266

L’ ESP8266 est une puce hautement intégrée, comprenant une antenne et un convertisseur de gestion de l’alimentation. Le système équipe l’ ESP8266 et ses caractéristiques sont les suivantes : VoIP à économie d’énergie bascule rapidement entre les modèles veille/réveil, avec une polarisation radio adaptative de fonctionnement à faible consommation, des fonctions de traitement du signal frontal.

Ce module ESP8266/ESP-12F/Série WIFI Witty Cloud Development Board + MINI nodeMCU est un kit de développement matériel intelligent cloud, l’histoire de la carte de développement IoT la plus simple et la plus rentable , vous n’avez pas besoin de comprendre la connaissance de le réseau, le TCP/IP un autre complexe, tant que vous utiliserez le langage C, pouvez utiliser EMC avec le SDK cloud pour réaliser rapidement le développement secondaire, la carte DEMO peut utiliser des lumières colorées RGB pour montage sur panneau de contrôle de flux de téléphone portable, application de terminal mobile, peut luminosité de l’environnement d’affichage par résistance photosensible, moins de code tant que la modification pendant une demi-heure peut créer votre propre équipement de contrôle à distance, le système génère une application gratuite (Android, IOS), ouvrez le SDK.

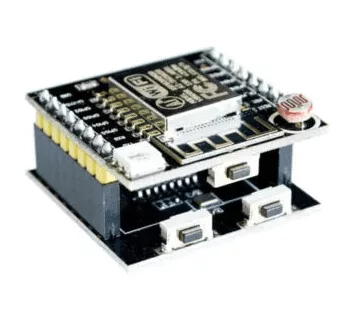

Surnommé « Witty Cloud », le module ESP8266 Serial Wi-Fi Witty Cloud Development Board ESP-12F , est un module compact basé sur ESP8266 qui est composé de deux cartes PCB empilées connectées par une paire d’en-têtes à 8 broches.

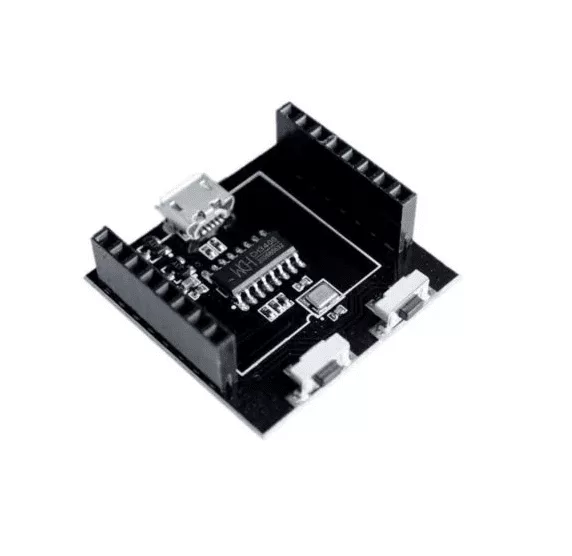

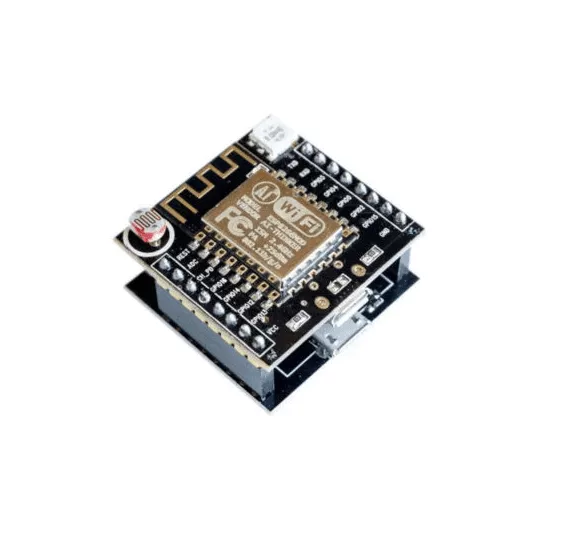

La carte supérieure est la carte principale qui se compose d’un module ESP-12F – où se trouve le microcontrôleur Wi-Fi ESP8266, d’une LED RVB, d’un LDR, d’un bouton, d’un port micro USB et d’un régulateur de tension 3,3 V. La carte inférieure monte le module USB-vers-UART CH340G qui permet la connexion avec un ordinateur à l’ESP8266 pour programmer le flash ou pour voir les messages de débogage. Il y a deux autres boutons RST (reset) et FLASH, et un port micro USB.

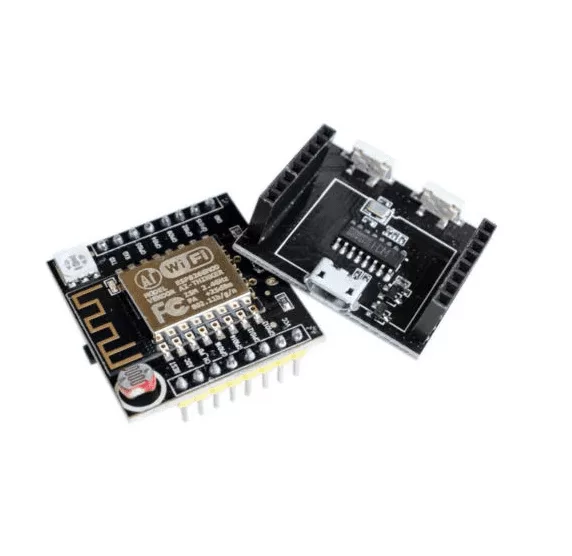

La carte principale Witty peut fonctionner de manière autonome, une fois que le firmware est prêt pour votre projet. La carte CH340 inférieure peut être séparée et utilisée en tant qu’USB vers UART autonome pour programmer d’autres modules. Le module Witty Cloud peut être programmé avec Arduino IDE ou avec LUA en tant que NodeMCU.

Noter: Bouton-poussoir utilisateur connecté au GPIO4, la carte inférieure (avec CH340G) peut être séparée et utilisée comme un USB-à-UART autonome pour programmer d’autres modules (comme ESP-01), deux mini connecteurs USB (sur chacun en bas et en haut cartes) pour permettre à la carte supérieure d’être alimentée et utilisée indépendamment. Bien que cette carte soit entièrement compatible avec le micrologiciel NodeMCU, elle n’est pas pré-flashée avec. Comme nous n’ouvrons pas l’emballage d’origine, nous n’avons pas la possibilité de le re-flasher avant de vous l’envoyer. Vous devez le reflasher (à l’aide du flasher NodeMCU ou de l’IDE Arduino) avant de pouvoir l’utiliser, module ESP-12F avec SoC Espressif ESP8266EX, Connectivité – WiFi 802.11 b/g/n, 2x en-têtes 8 broches avec GPIO, VCC, GND , Réinitialiser, ADC et UART, USB – 2x port micro USB (un pour l’alimentation, un pour le débogage), photorésistance, LED RVB, trois boutons pour l’alimentation, la réinitialisation et la mise à niveau du micrologiciel.
