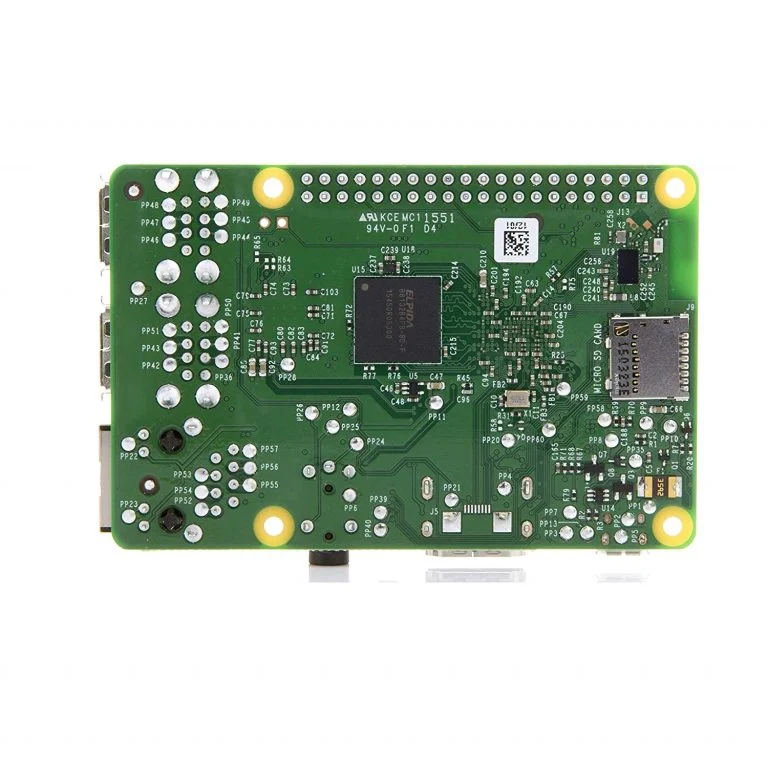

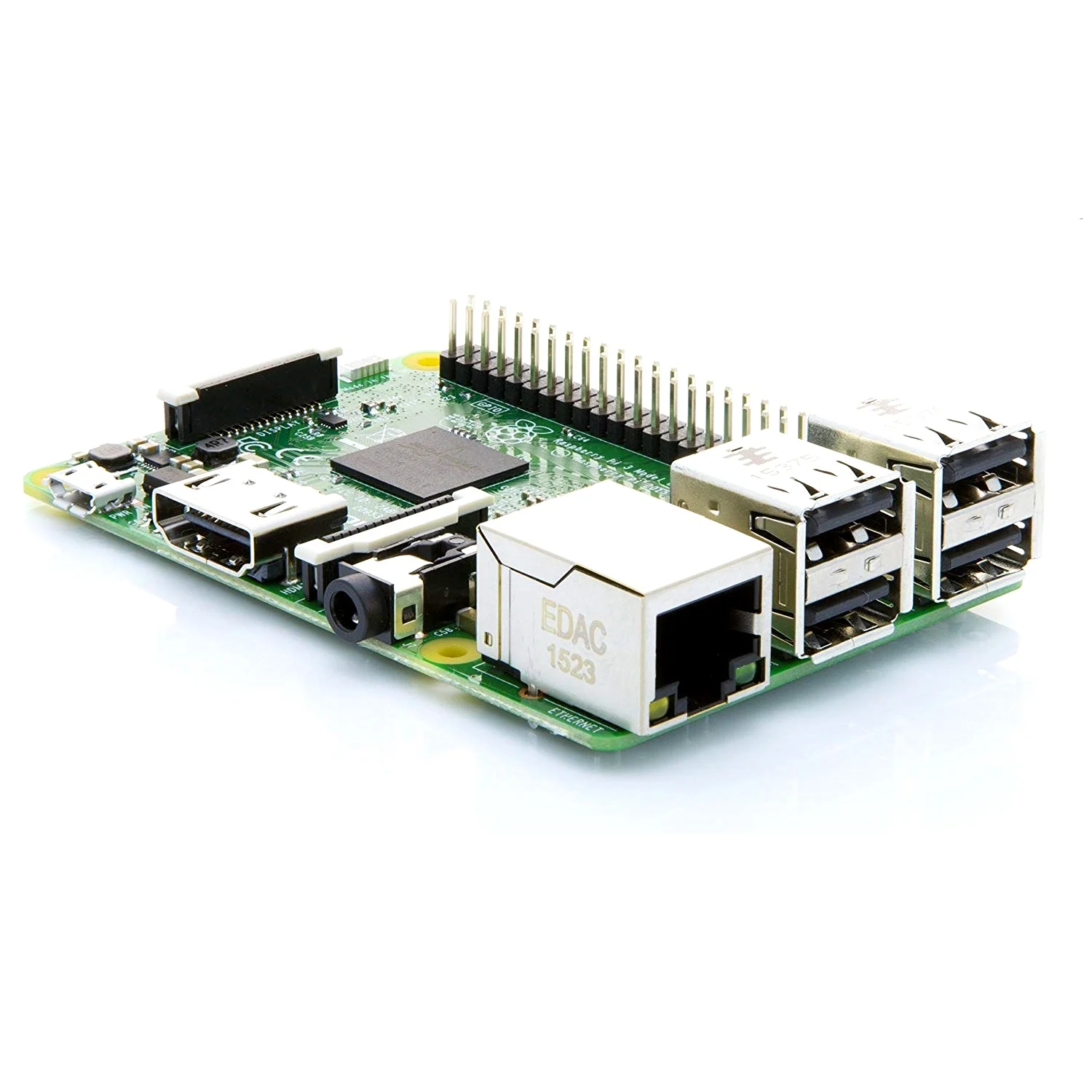

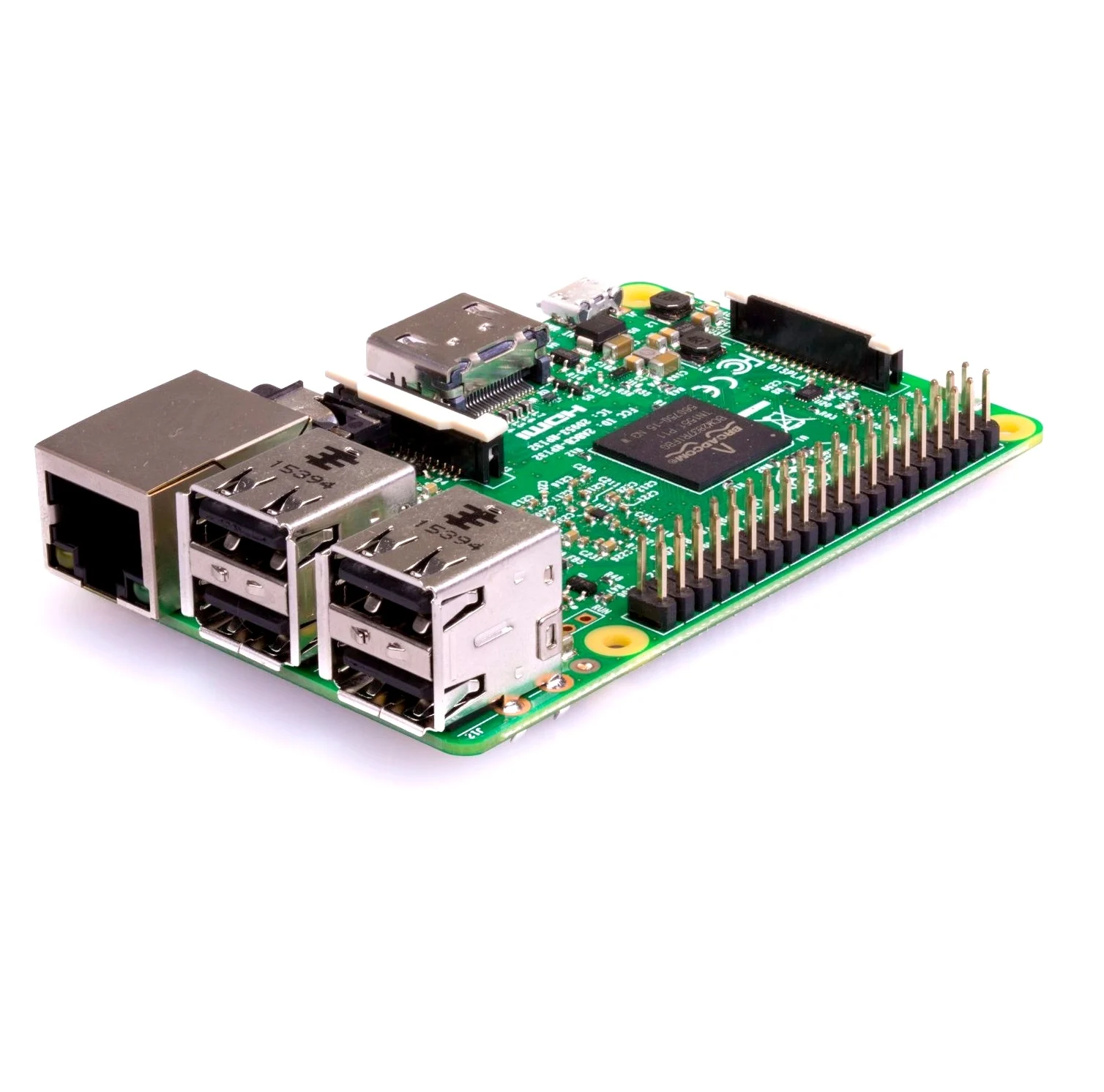

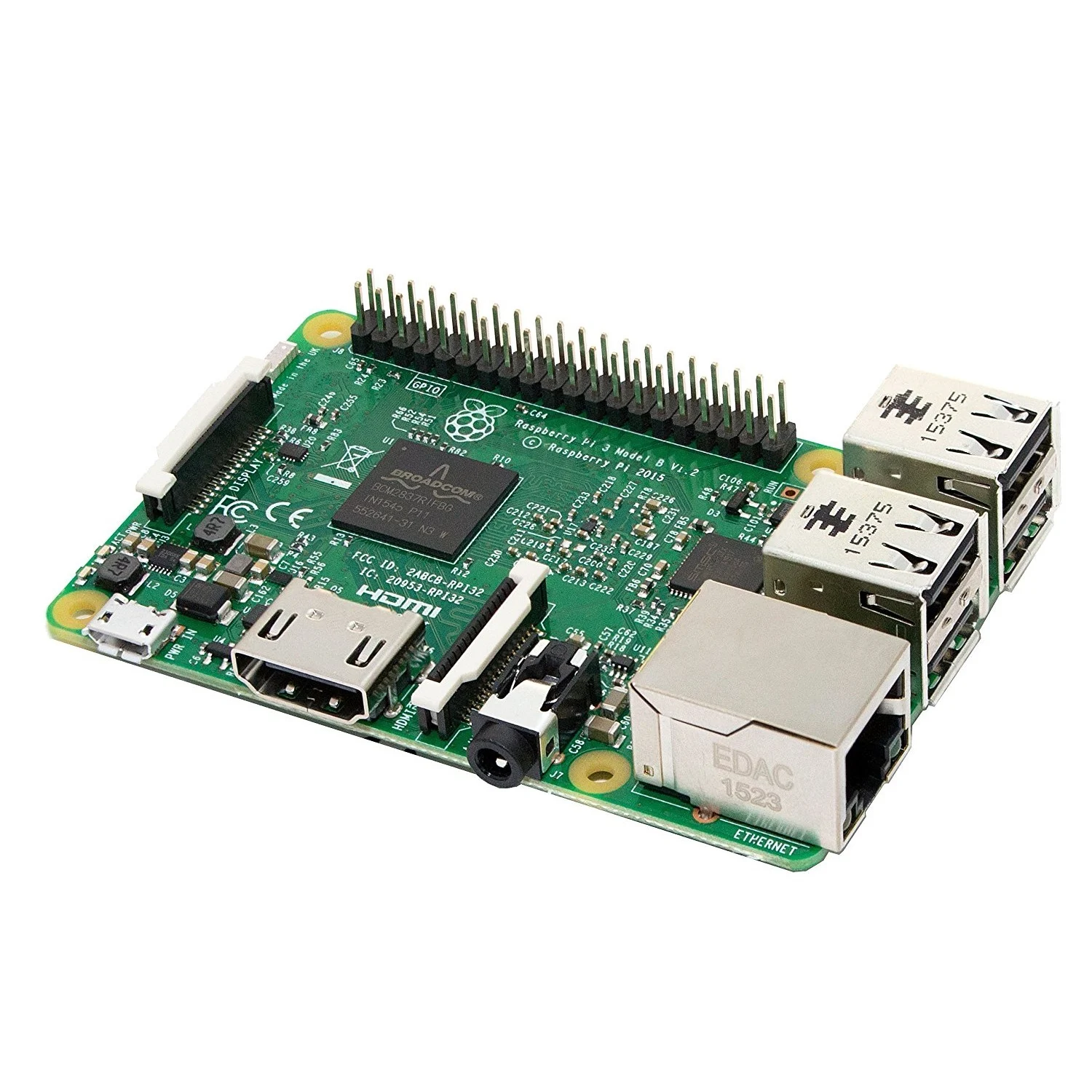

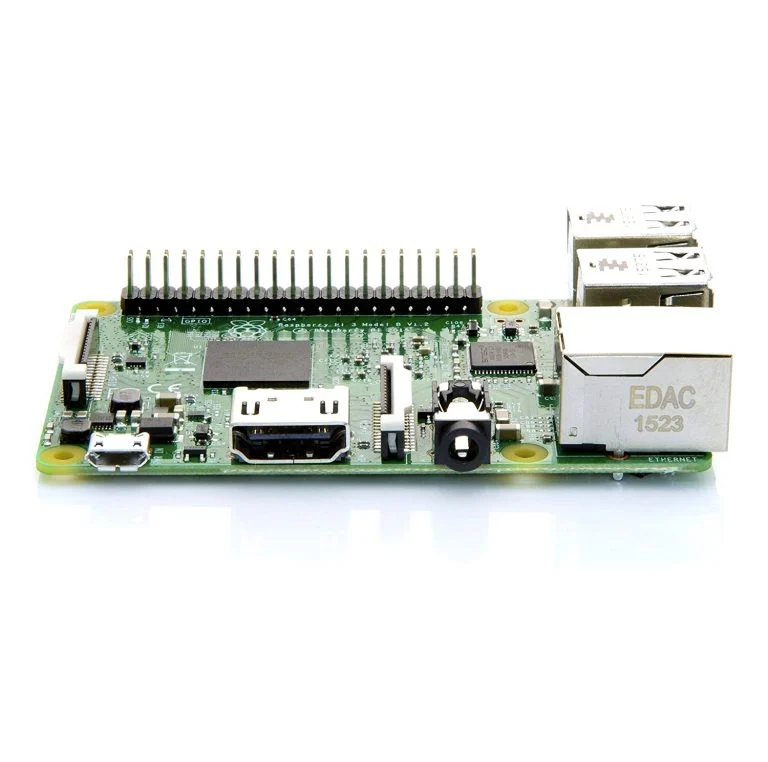

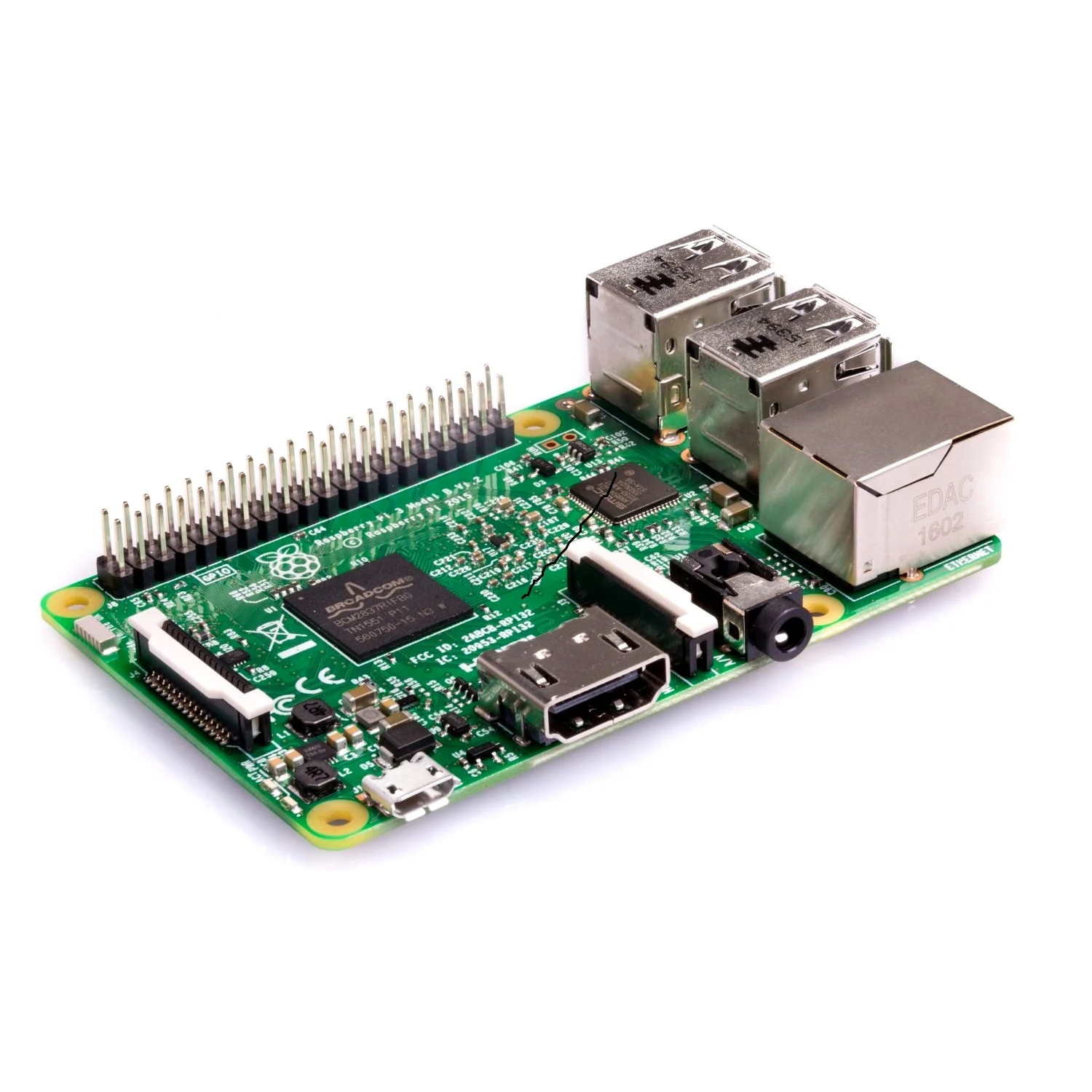

Carte Raspberry Pi3 Model B

Carte Raspberry Rpi 3 Model B :

Le dernier Raspberry Pi 3 – Modèle B SoC quadricœur 1,2 GHz 64 bits et WiFi et Bluetooth embarqués est le dernier produit de Didactico parmi la famille Raspberry Pi . Le dernier Raspberry Pi 3 – Model B est un produit de troisième génération qui conserve le même format de carte populaire que les autres modules Raspberry Pi, mais il dispose d’un SoC 64 bits à 1,2 GHz plus rapide , ainsi que du WiFi et du Bluetooth embarqués.

Raspberry Pi 3 modèle B ARMv8 avec 1 Go de RAM offre les mêmes fonctionnalités Pi qu’auparavant, mais avec le double de RAM et un processeur beaucoup plus rapide. Le Pi 3 a deux améliorations majeures. Le premier est un processeur Quad-Core Broadcom BCM2837 64 bits ARMv8 de nouvelle génération. Ce processeur a des vitesses allant jusqu’à 1,2 GHz par rapport aux 900 MHz précédents sur le Pi 2. La deuxième mise à niveau est l’ajout d’une puce WiFi BCM43143 intégrée , permettant au Pi 3 de passer sans fil sans périphériques supplémentaires. Plus d’adaptateurs WiFi. Le Raspberry Pi 3 est également une excellente solution IoT avec Bluetooth Low Energy (BLE) embarqué .

Remarque sur la rétro -compatibilité : le SoC quadricœur original Raspberry Pi 3 modèle B 1,2 GHz 64 bits et le WiFi et le Bluetooth embarqués ont la même empreinte et la même disposition que la version précédente du modèle 2/B+, il s’adaptera donc à tous les articles du modèle 2/B+. Cependant, l’ajout d’une antenne WiFi et Bluetooth a entraîné le déplacement des LED ACT et PWR du côté opposé de la fente pour carte SD . Les boîtiers pour le 2/B+ avec des conduits de lumière LED s’adapteront au nouveau RPi 3, mais les conduits de lumière ne correspondront pas aux LED.

Carte Raspberry Rpi 3 Model B

Caractéristiques :

• Processeur:

  • Jeu de puces Broadcom BCM2837.
  • ARM Cortex-A53 quadricœur 1,2 GHz (64 bits)
  • LAN sans fil 802.11 b/g/n et Bluetooth 4.1 (Bluetooth Classic et LE)

• GPU :

  • Coprocesseur multimédia double cœur VideoCore IV®. Fournit Open GL ES 2.0, OpenVG à accélération matérielle et un décodage haut de gamme 1080p30 H.264.
  • Capable de 1 Gpixel/s, 1,5 Gtexel/s ou 24 GFLOP avec filtrage de texture et infrastructure DMA

• Système opérateur:

  • Démarre à partir d’une carte Micro SD, exécutant une version du système d’exploitation Linux ou Windows 10 IoT

Connecteurs et ports :

• Ethernet :

  • Prise Ethernet 10/100 BaseT

• Sortie vidéo:

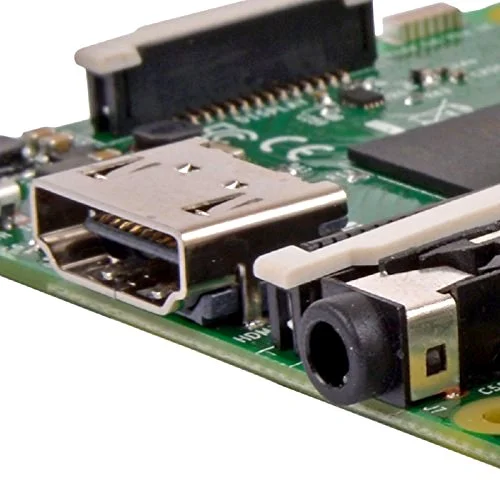

  • HDMI (rév 1.3 et 1.4)
  • RCA composite (PAL et NTSC)

• Sortie audio:

  • Sortie audio jack 3,5 mm
  • HDMI
  • 4 connecteurs USB 2.0

• Connecteur GPIO :

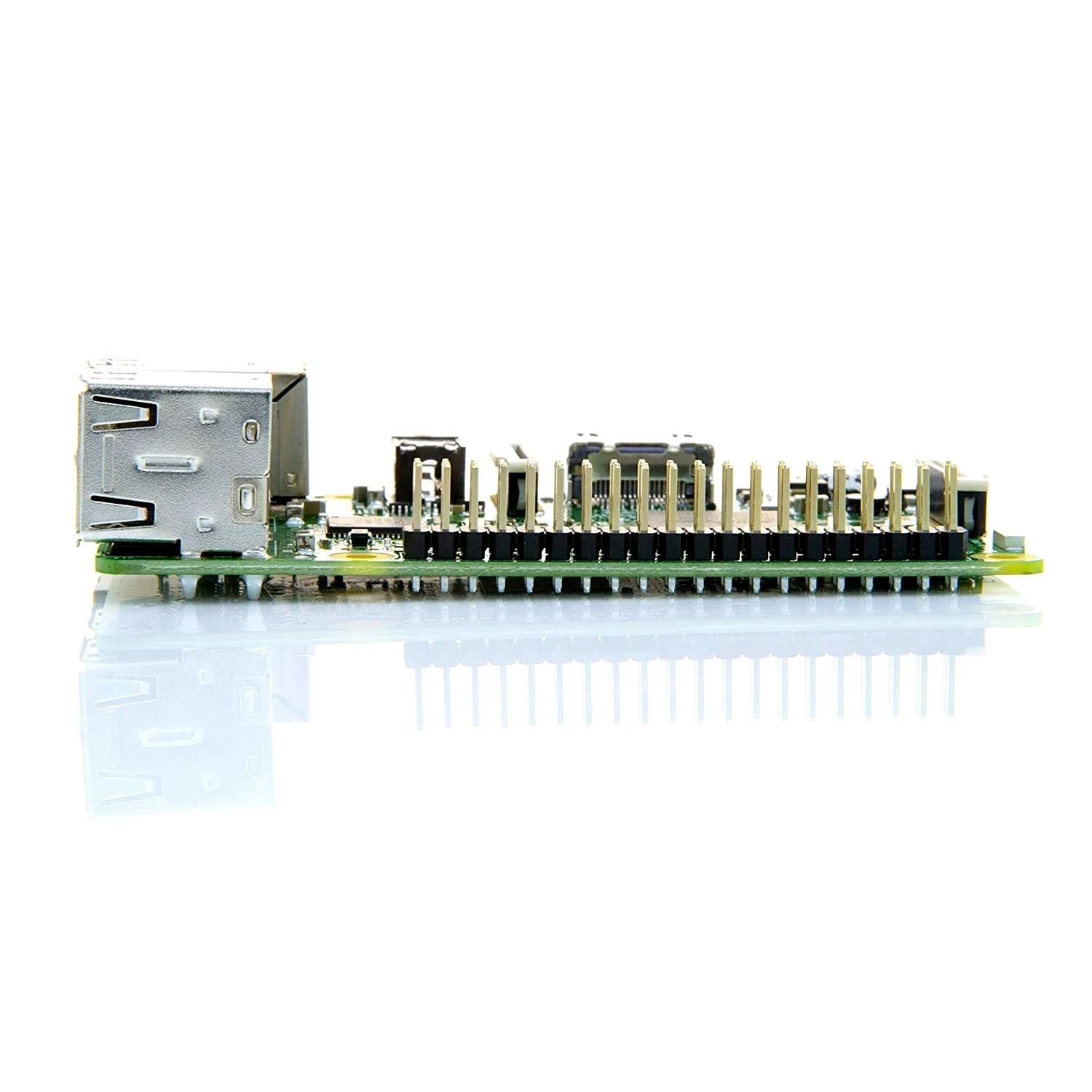

  • Embase d’extension 40 broches 2,54 mm (100 mil) : bande 2 × 20
  • Fournissant 27 broches GPIO ainsi que des lignes d’alimentation +3,3 V, +5 V et GND

• Connecteur de caméra :

  • Interface série de caméra MIPI 15 broches (CSI-2)

• Connecteur d’affichage :

  • Display Serial Interface (DSI) Connecteur de câble plat flexible à 15 voies avec deux voies de données et une voie d’horloge

• Emplacement pour carte mémoire :

  • Micro SDIO push/pull
