Carte driver deux moteurs VNH2SP30 – 30A

63,900 TND

EAN: 6190000062758
SKU:DAR-02-A31

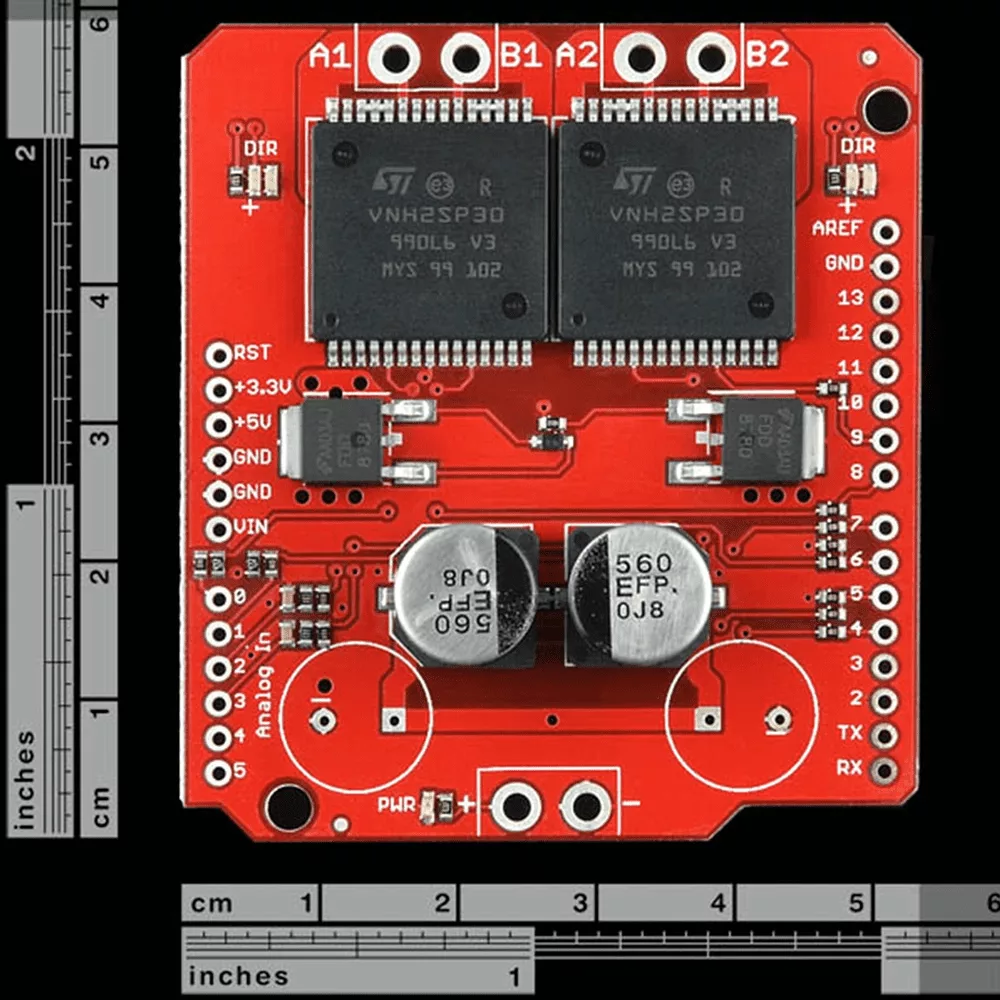

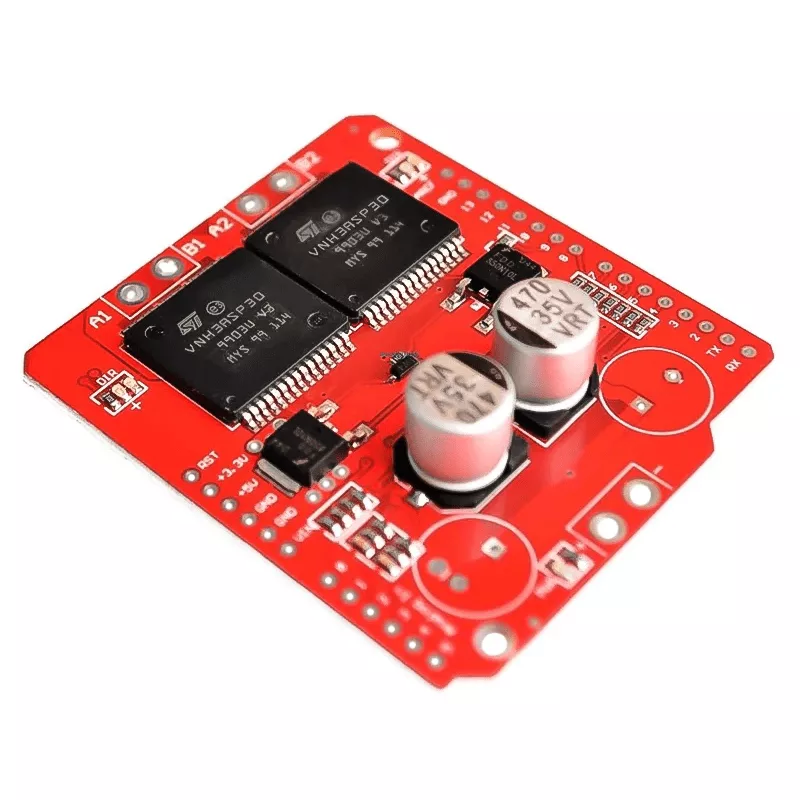

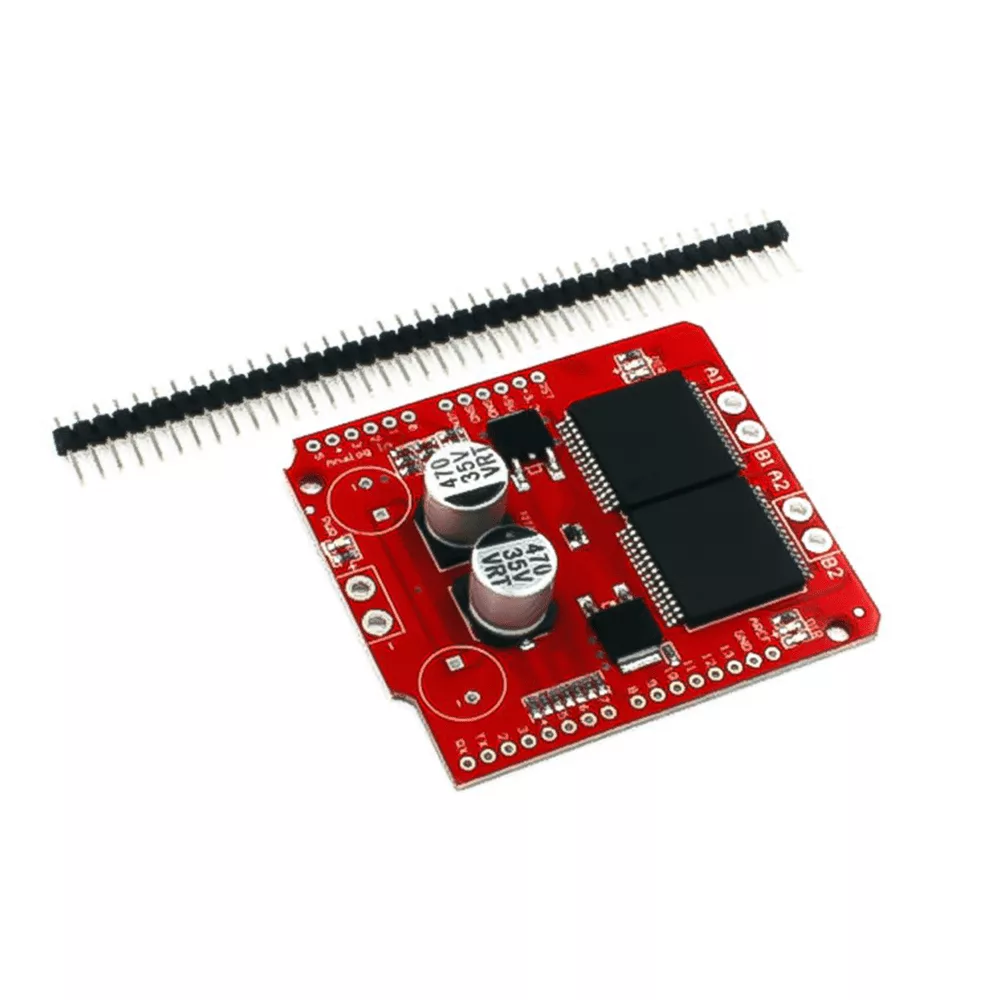

Carte driver deux moteurs VNH2SP30

Les circuits de support sont également renforcés afin que cette carte soit capable de piloter une paire de moteurs à courant élevé ! Le VIN et la sortie du moteur sont conçus pour nos bornes à vis de 5 mm (non incluses), ce qui facilite la connexion de fils de plus gros calibre.

Le pont en H L298 n’est plus disponible dans le Motor Driver Shield Monster Moto car il a été remplacé par une paire de pilotes de moteur à pont complet VNH2SP30 . Le Motor Driver Shield Monster Moto a été amélioré pour piloter une paire de moteurs à courant élevé tandis que le VIN et le moteur ont été ajustés pour connecter plus facilement des fils plus gros.

Le VNH3ASP30 est un pilote de moteur à pont complet destiné à une large gamme d’applications automobiles. L’appareil intègre un double pilote monolithique côté haut et deux commutateurs côté bas.

Le commutateur d’attaque côté haut est conçu à l’aide de la technologie propriétaire VIPower M0 bien connue et éprouvée de STMicroelectronics qui permet une intégration efficace sur la même puce d’un véritable MOSFET de puissance avec un circuit de signal/protection intelligent. Le VIN et la sortie du moteur sont conçus pour des bornes à vis de 5 mm, ce qui facilite la connexion de fils de plus gros calibre. INA et INB contrôlent la direction de chaque moteur, et les broches PWM allument ou éteignent les moteurs.

Pour le VNH3ASP30 , les broches de détection de courant (CS) produiront environ 0,13 volts par ampère de courant de sortie.

Diagramme de connexion:

O2YGJ9k

Noter:
  1. Lors de l’utilisation de cette carte dans des applications extrêmement exigeantes, il peut être nécessaire d’améliorer les performances thermiques avec un dissipateur thermique ou un ventilateur et de souder les fils directement sur la carte au lieu d’utiliser une borne à vis (en plus de la myriade d’autres complications présentes dans un système à courant élevé) Cependant, lors de l’utilisation de la carte à des courants allant jusqu’à 6A, les puces deviendront à peine sensiblement chaudes.
  2. VNH3ASP30 est la version mise à jour de VNH2SP30.

Caractéristiques :

  1. Détection de courant disponible pour la broche analogique Arduino
  2. Résistance à l’état passant MOSFET : 19 mΩ (par jambe)
  3. Fréquence PWM maximale : 20 kHz
  4. Arrêt thermique
  5. Arrêt de sous-tension et de surtension.
