Carte d’extension MOTORBIT

Carte d’extension MOTORBIT

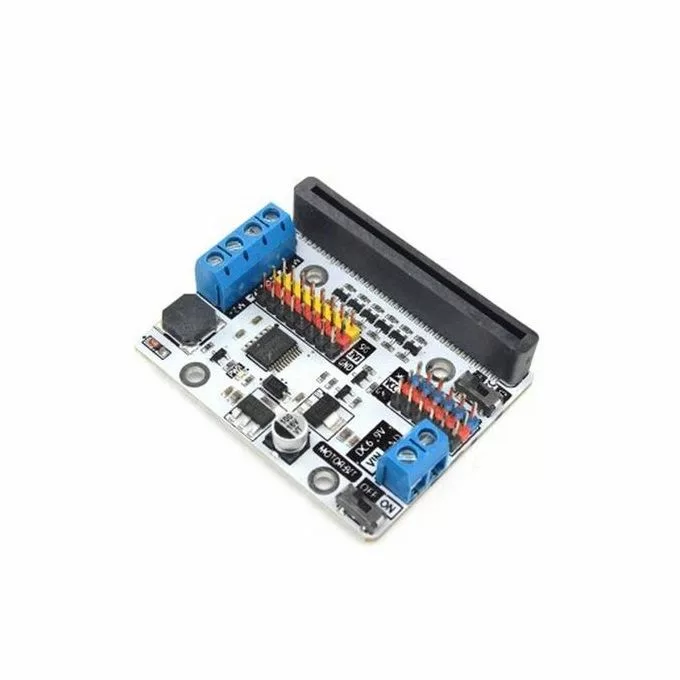

Carte de contrôle moteur pour micro:bit (non incluse) basée sur un TB6612 permettant le contrôle de deux moteurs CC jusqu’à 1,2 A par canal. Ce module permet de contrôler la vitesse et le sens de rotation sur les deux canaux indépendamment.
Le niveau logique des connecteurs jaunes est en 3,3 Vcc. Le niveau logique des connecteurs bleus et des liaisons TTL est sélectionnable par interrupteur (3,3 ou 5 Vcc).

Carte d’extension MOTORBIT

Caractéristiques:

• Niveau logique sélectionnable par interrupteur
• Entrées sorties:
  – 16 x E/S digitales
  – 1 x port Uart mâle et un port Uart femelle
  – 3 x ports I2C
  – 2 x ports SPI
• Dimensions: 72 x 62 x 13 mm

Compatible micro:bit V1 et V2

Microbit présentation :

Site officiel: microbit.org
