Carte de prototypage arduino uno + plaque d’essai 170 pts

8,500 TND

EAN: 6190000071781
SKU:DAR-02-P01

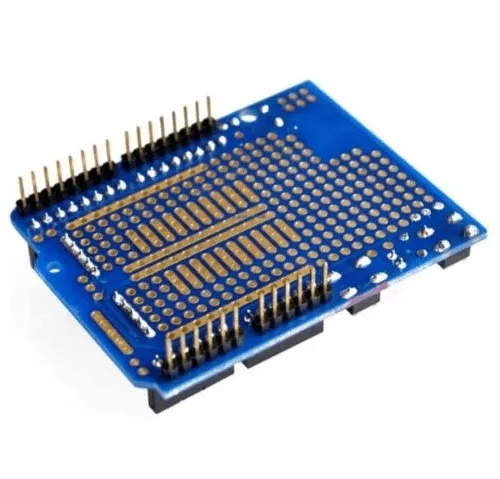

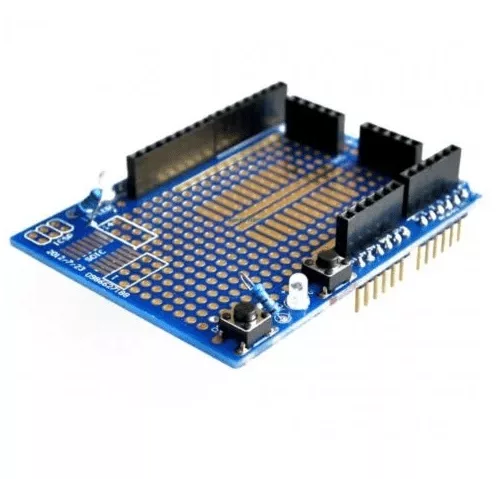

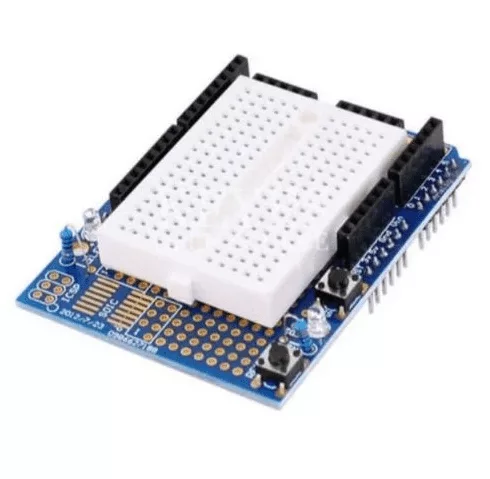

Carte de prototypage arduino uno + plaque d’essai 170 pts

Utilisé en conjonction avec la carte d’extension prototype Arduino UNO ProtoShield, utilisé pour construire des circuits prototypes peuvent être des composants directement soudés sur la carte, vous pouvez également connecter le circuit via la mini-plaque à essai ci-dessus. Entre la plaque à essai et la planche à travers la connexion adhésive double face, lorsqu’elle est vendue, la planche à pain et la planche sont séparées.

Il dispose de connexions supplémentaires pour toutes les broches d’E/S Arduino et d’un espace pour monter des circuits intégrés à montage traversant et en surface. C’est un moyen pratique de transformer votre circuit personnalisé et Arduino en un seul module.

La carte d’ extension prototype ProtoShield avec deux boutons et deux circuits LED peut être utilisée directement, toutes les broches et l’alimentation ont été tirées, très adaptées et construites pour le prototypage de circuits avec Arduino.


Caractéristiques :

  1. Il a une belle grille de prototypage standard de 0,1 “x0,1” avec de gros tampons
  2. Livré avec des en-têtes empilables et un en-tête simple, choisissez celui que vous voulez lors de la soudure ensemble
  3. Un modèle de circuit intégré pour ajouter des circuits intégrés DIP jusqu’à 20 broches
  4. Rails d’alimentation au milieu et sur les côtés
  5. Un bouton de réinitialisation et un bouton d’utilisation générale supplémentaire
  6. Deux LED à usage général de 3 mm, rouge et verte, ainsi que 2 résistances correspondantes
  7. Un en-tête d’empilage ICSP pass-thru pour que vous puissiez empiler n’importe quel type de bouclier sur le dessus et/ou utiliser un programmeur AVR
  8. Une zone de puce à montage en surface pour jusqu’à 14 pièces de taille SOIC
  9. Compatible avec les petites planches à pain
  10. Chaque épingle est sortie !
  11. Plaquettes plaquées or
  12. 2 condensateurs de 0,1 uF de chaque côté pour une stabilité de puissance supplémentaire
