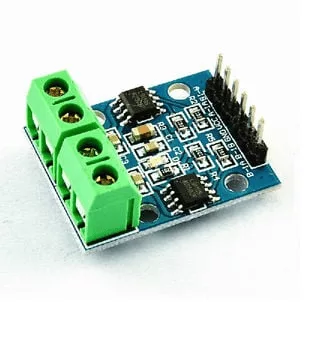

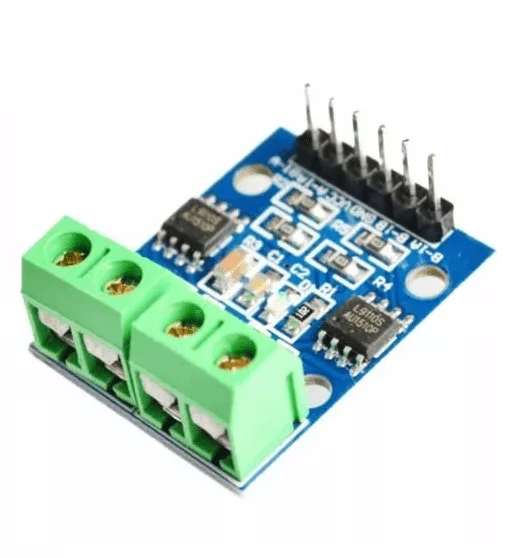

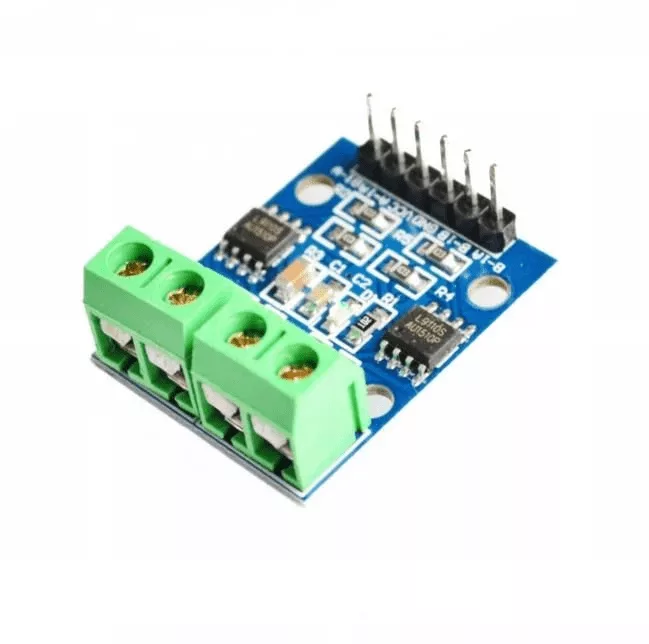

Un ensemble de broches d’en-tête mâles est utilisé pour connecter ce module au cerveau du microcontrôleur de votre robot . Les moteurs sont fixés via deux jeux de bornes à vis. Un signal de modulation de largeur d’impulsion PWM est utilisé pour contrôler la vitesse d’un moteur et une sortie numérique est utilisée pour changer sa direction. Ce module peut également être utilisé pour piloter un seul moteur pas à pas biphasé à quatre lignes . Quatre trous rendent cette carte facile à monter sur votre robot ou un autre projet.
Interfaces des modules de la carte de commande de moteur pas à pas :
- Description de la broche coudée noire 6P :
- VCC tension externe 2.5V-12V
- GND GND externe
- ports IO de microcontrôleur externe AIA
- ports IO de microcontrôleur externe AIB
- port IO de microcontrôleur externe BIA
- port IO de microcontrôleur externe BIB

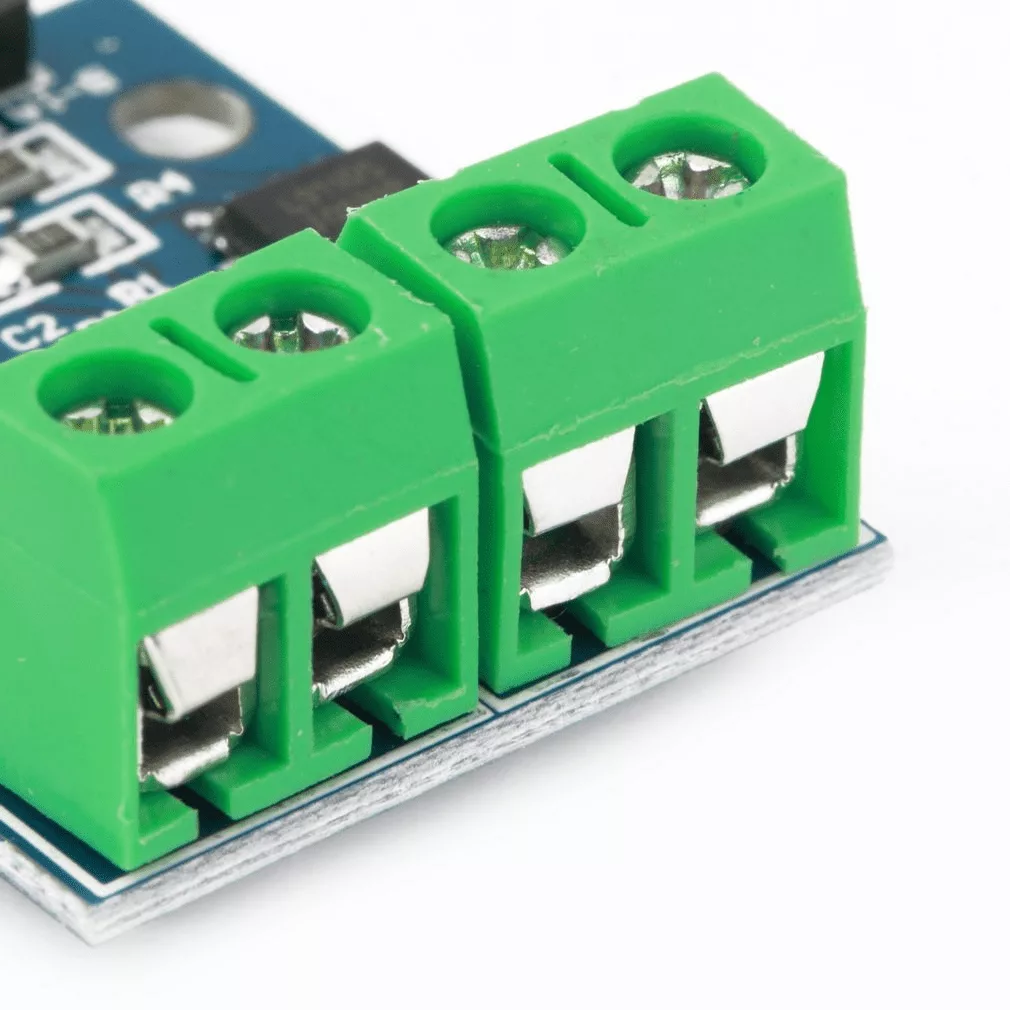

- Borne verte 4P :
1 contact OA1 OB1 DC 2 broches, non directionnel
2 OA2 OB2 contact DC 2 broches, non directionnel
La carte de commande de moteur pas à pas DC L9110S
est un composant essentiel pour les professionnels à la recherche d’une solution de contrôle de moteur efficace et fiable. Cette carte offre une multitude de fonctionnalités qui en font un choix idéal pour les projets électroniques exigeants.
La carte de commande de moteur pas à pas DC L9110S est dotée d’un circuit intégré L9110S qui permet un contrôle précis du moteur pas à pas. Grâce à cette carte, vous pouvez facilement régler la vitesse et la direction du moteur, ce qui vous donne un contrôle total sur votre projet.
Cette carte est compatible avec une large gamme de moteurs pas à pas DC, ce qui vous offre une grande flexibilité dans le choix de votre moteur. De plus, elle est facile à utiliser et à intégrer dans votre projet grâce à ses broches de connexion bien définies.
La carte de commande de moteur pas à pas DC L9110S est également équipée d’un circuit de protection contre les surintensités, ce qui garantit la sécurité de votre moteur et de votre projet. Vous pouvez ainsi travailler en toute tranquillité d’esprit, sans craindre d’endommager votre matériel.
Que vous soyez un professionnel expérimenté ou un amateur passionné, la carte de commande de moteur pas à pas DC L9110S est un choix judicieux. Sa facilité d’utilisation, sa compatibilité avec de nombreux moteurs et sa fiabilité en font un investissement sûr pour vos projets électroniques.
Utilisation:
Caractéristiques:
- Entraînement par moteur à puce L9110S
- Le courant de fonctionnement maximum de 0.8A
- Entraînez deux moteurs à courant continu ou un moteur pas à pas 2 phases à 4 fils.
- Taille ultra-petite, adaptée à l’assemblage
- Est fourni avec un trou de montage fixe
La carte de commande de moteur pas à pas DC L9110S est une solution de contrôle de moteur puissante et polyvalente qui répondra à tous vos besoins en matière de projets électroniques. Ne manquez pas cette occasion d’optimiser vos performances et de réaliser vos projets avec succès.
