Carte Carré 64 x LED 8×8 SMD RVB 5050 – WS2812

42,200 TND

EAN: 6190000079183
SKU:DCD-01-B08

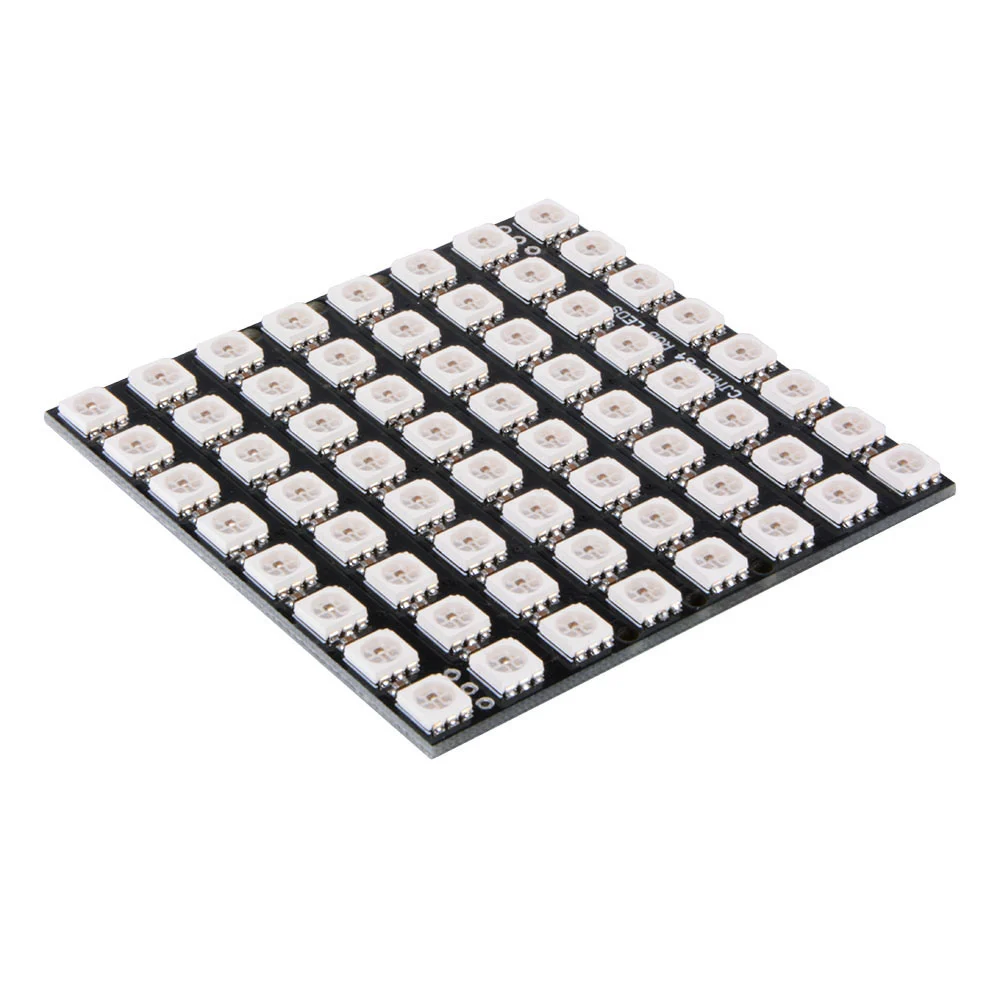

Carte de développement de pilotes de LED RVB CJMCU 64 bits 8 × 8, une grande carte avec 64 LED RVB WS2812 disposées dans une matrice 8 × 8. Chaque LED est capable de consommer jusqu’à 60 mA (à une luminosité maximale, la matrice peut consommer un peu plus de 3,5 ampères à 5 volts), cela s’ajoute donc il est suggéré d’utiliser une alimentation 5V 2A. Pour la plupart des utilisateurs, vous verrez environ 1 à 2 A de courant par panneau.

Il y a deux ports de connexion à 3 broches à la carte de câblage. Soudez les fils au port d’entrée et fournissez 5VDC aux broches +5V et de masse, puis connectez la broche DIN à votre micro-contrôleur et créez une masse commune entre l’alimentation 5V et le micro-contrôleur/Arduino.

De plus, vous pouvez enchaîner autant de panneaux que vous le souhaitez. Pour le deuxième panneau, connectez la connexion DIN au DOUT du premier panneau, connectez les broches de terre ensemble et alimentez en 5V. Il convient de noter qu’après quatre panneaux ou plus, vous risquez de manquer de RAM si vous utilisez un Arduino Uno et vous aurez peut-être besoin d’une alimentation 5V 10A pour autant d’entre eux !

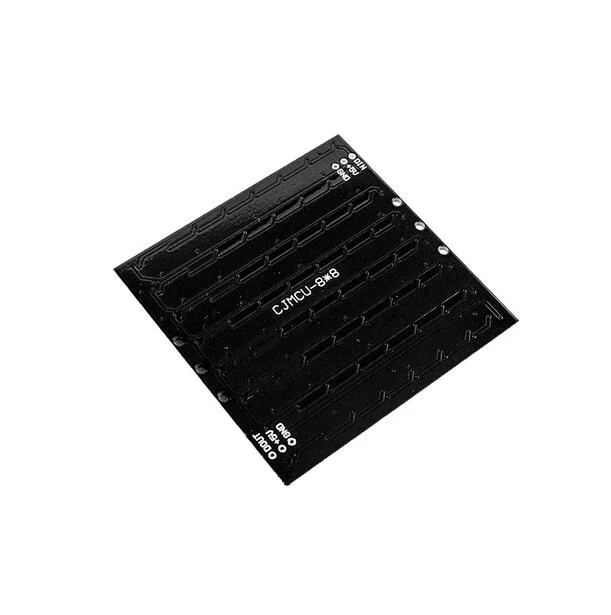

Chaque clé est équipée d’une seule ligne de données avec un protocole très spécifique à la synchronisation nécessitant un microcontrôleur en temps réel avec un processeur de 8 MHz ou plus rapide tel qu’un AVR, Arduino, PIC, etc. Il y a des pastilles à souder à l’arrière pour connecter les fils ou des broches de planche à pain et deux trous de montage pour fixer cette carte sur de nombreuses surfaces différentes.
