Carte Arduino NANO R3 CH340 – Broches soudés

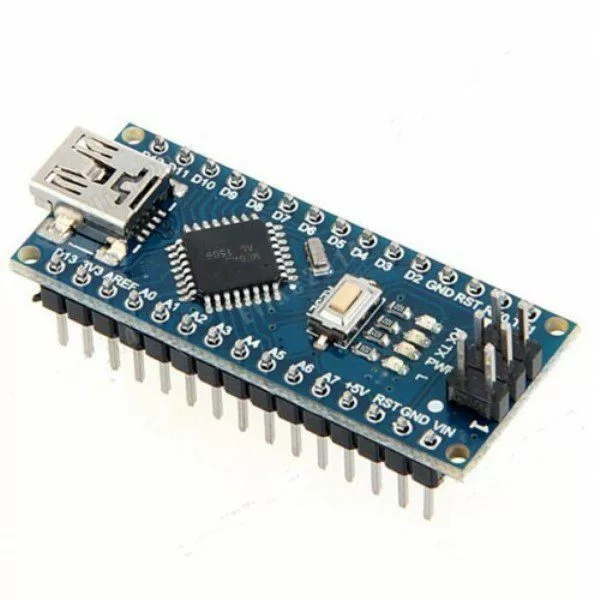

Carte Arduino NANO R3 CH340 (soudé)

La Nano est une petite carte complète et compatible avec les maquettes basée sur l’  ATmega328  (Nano R3). Il a plus ou moins les mêmes fonctionnalités que l’ Uno mais dans un package différent. Il ne lui manque qu’une prise d’alimentation CC et fonctionne avec un câble USB Mini-B au lieu d’un câble standard.

Le Nano Arduino peut être alimenté via la connexion mini-USB, une alimentation externe non régulée 6-20V (broche 30) ou une alimentation externe régulée 5V (broche 27). La source d’alimentation est automatiquement sélectionnée sur la source de tension la plus élevée.

La taille de Nano V3.0 avec puce CH340 n’est que de 43 mm x 18 mm; il est livré avec 6 E/S PWM sur un total de 14 E/S numériques, 8 entrées analogiques, une vitesse d’horloge de 16 MHz et 32 ​​Ko de mémoire flash.

Remarque : –  La puce CH340 peut ne pas fonctionner directement avec certains PC/ordinateurs portables, vous aurez besoin de pilotes ch340.

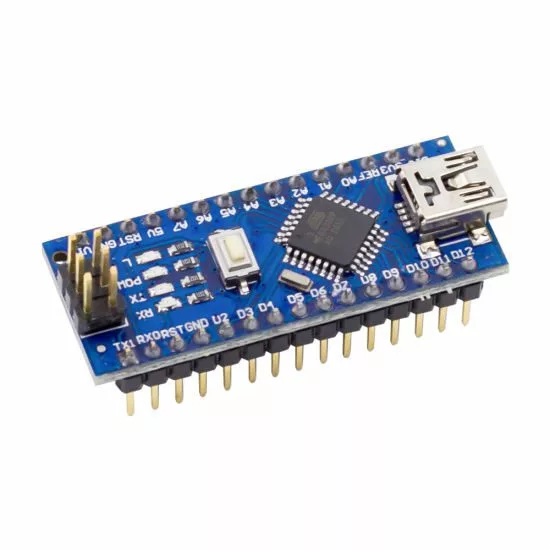

Carte Arduino NANO R3 CH340 (soudé)

Carte Arduino NANO R3 CH340 (soudé)

Caractéristiques :

1. 1 paire de ports émetteur-récepteur série de niveau TTL RX/TX
2. Utilisation du microcontrôleur Atmel Atmega328P-AU
3. Il y a un bootloader installé dedans
4. Prise en charge du téléchargement USB et de l’alimentation
5. Prise en charge de l’alimentation externe 5V ~ 12V DC
6. Prise en charge de l’alimentation par batterie 9V
7. Supporte le téléchargement du FAI
8. Réinitialisation automatique pendant le téléchargement du programme.
9. LED bleue d’alimentation OK en bas.
10. LED verte (TX), rouge (RX) et orange (L).
11. Cavalier +5V vers AREF.
12. Entrée de puissance de détection/commutation automatique.
13. Petit mini-B USB pour la programmation et le moniteur série.
14. En-tête ICSP pour le téléchargement direct du programme.
15. DIP d’espacement standard de 0,1″ (compatible avec la planche à pain).
16. Interrupteur de réarmement manuel.
