Carte Arduino Nano 33 BLE

243,000 TND

EAN: 6190000200495
SKU:DAR-01-A15

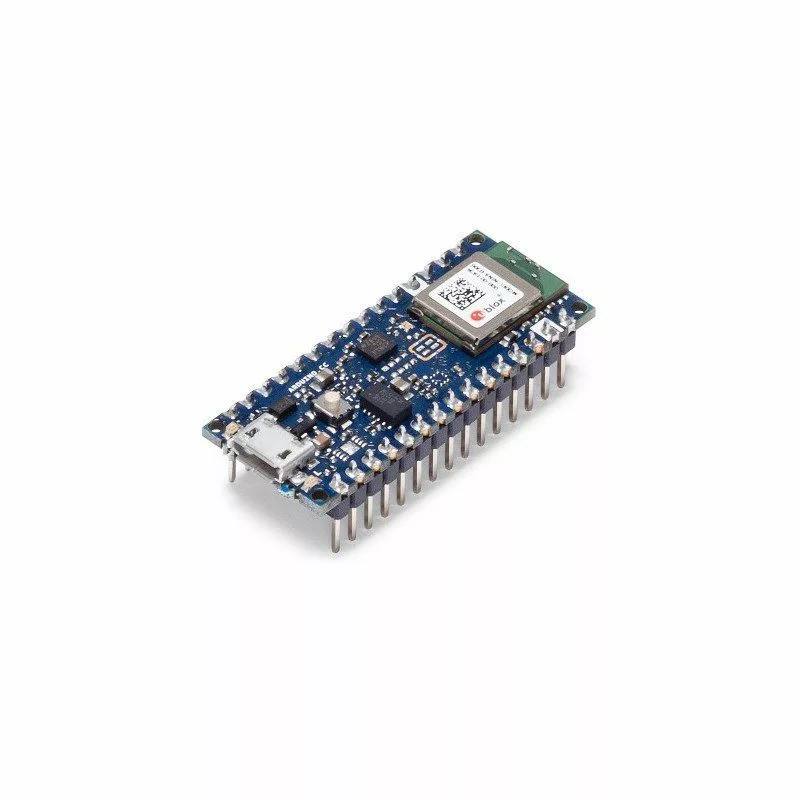

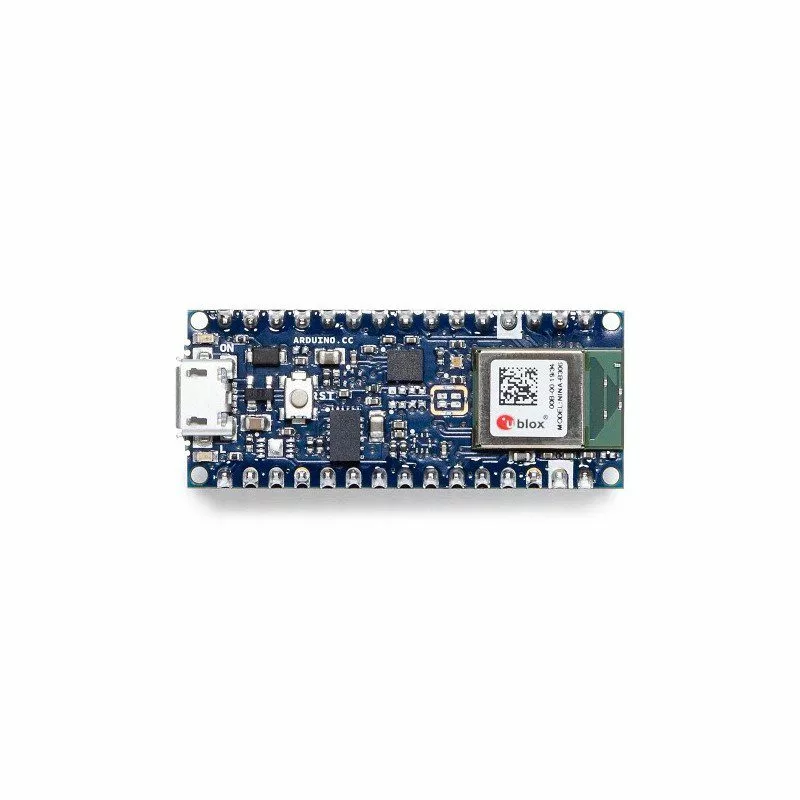

Carte Arduino Nano 33 BLE

La Nano 33 BLE (sans en-têtes) est la carte compatible 3,3 V d’Arduino dans le plus petit facteur de forme disponible : 45 x 18 mm !

L’Arduino Nano 33 BLE est une toute nouvelle carte sur un facteur de forme bien connu. Il est livré avec un capteur inertiel à 9 axes intégré, ce qui rend cette carte idéale pour les appareils portables, mais aussi pour une large gamme d’expériences scientifiques nécessitant une communication sans fil à courte distance.

L’Arduino Nano 33 BLE est une évolution de l’Arduino Nano traditionnel, mais avec un processeur beaucoup plus puissant, le nRF52840 de Nordic Semiconductors, un processeur ARM® Cortex®-M4 32 bits fonctionnant à 64 MHz. Cela vous permettra de faire des programmes plus volumineux qu’avec l’Arduino Uno (il dispose de 1 Mo de mémoire programme, 32 fois plus grande), et avec beaucoup plus de variables (la RAM est 128 fois plus grande). Le processeur principal comprend d’autres fonctionnalités étonnantes telles que le couplage Bluetooth® via NFC et les modes de consommation d’énergie ultra faible.

Le Nano 33 BLE est livré avec une unité de mesure inertielle (IMU) à 9 axes, ce qui signifie qu’il comprend un accéléromètre, un gyroscope et un magnétomètre avec une résolution à 3 axes chacun. Cela fait du Nano 33 BLE le choix parfait pour les expériences robotiques plus avancées, les suivis d’exercices, les boussoles numériques, etc.

Un Arduino Nano amélioré

Si vous avez utilisé Arduino Nano dans vos projets dans le passé, le Nano 33 BLE est un substitut équivalent à une broche. Votre code fonctionnera toujours, mais rappelez-vous qu’il fonctionne à 3,3 V. Cela signifie que vous devez réviser votre conception d’origine au cas où elle ne serait pas compatible 3,3 V. En plus de cela, les principales différences avec le Nano classique sont : un meilleur processeur, un connecteur micro-USB et une IMU à 9 axes.

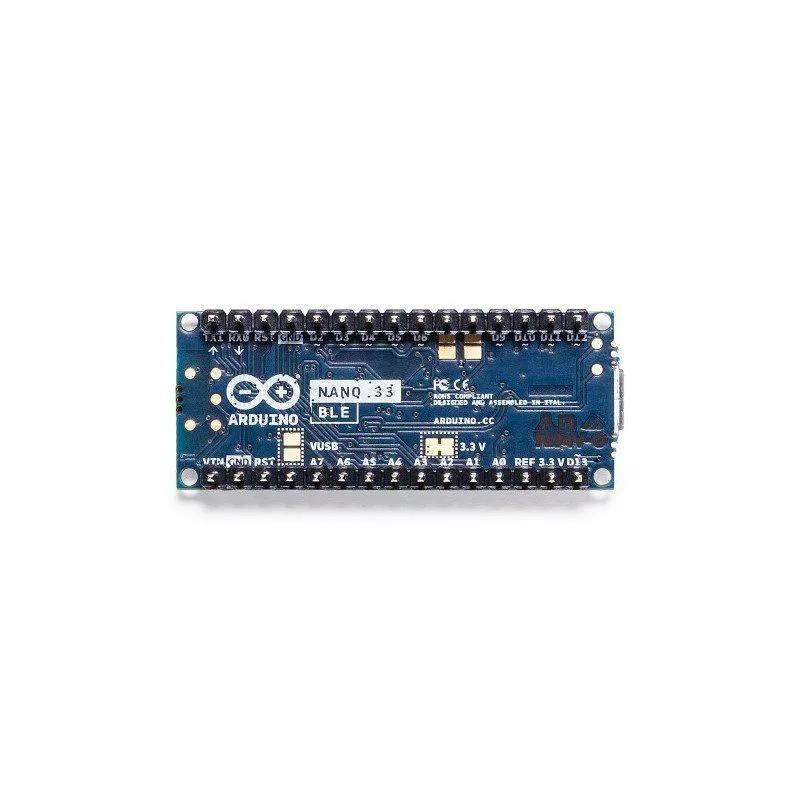

Vous pouvez obtenir la carte avec ou sans en-têtes, ce qui vous permettra d’intégrer le Nano dans tout type d’inventions, y compris les appareils portables. La carte est livrée avec des connecteurs tessellés et aucun composant sur le côté B. Ces fonctionnalités vous permettent de souder la carte directement sur votre propre conception, en minimisant la hauteur de l’ensemble de votre prototype.

Oh, et avons-nous mentionné le prix amélioré ? Grâce à un processus de fabrication revu, l’Arduino Nano 33 BLE coûte moins cher que le Nano d’origine… qu’attendez-vous ? Mettre à jour maintenant!

Bluetooth® et Bluetooth® Low Energy

Le chipset de communication du Nano 33 BLE peut être à la fois client et hôte Bluetooth® Low Energy et Bluetooth®. Quelque chose d’assez unique dans le monde des plates-formes de microcontrôleurs. Si vous voulez voir à quel point il est facile de créer une centrale ou un périphérique Bluetooth®, explorez les exemples de notre bibliothèque ArduinoBLE .



Spécifications techniques

L’Arduino Nano 33 BLE est basé sur le microcontrôleur nRF52840.

MICROCONTRÔLEUR nRF52840 (fiche technique)
TENSION DE FONCTIONNEMENT 3.3V
TENSION D’ENTRÉE (LIMITE) 21V
COURANT CC PAR BROCHE D’E/S 15mA
VITESSE DE L’HORLOGE 64MHz
MÉMOIRE FLASH DU PROCESSEUR 1 Mo (nRF52840)
SRAM 256 Ko (nRF52840)
EEPROM rien
BROCHES D’ENTRÉE/SORTIE NUMÉRIQUES 14
BROCHES PWM toutes les broches numériques
UART 1
IPS 1
I2C 1
BROCHES D’ENTRÉE ANALOGIQUES 8 (ADC 12 bits 200 kéchantillons)
BROCHES DE SORTIE ANALOGIQUE Uniquement via PWM (pas de DAC)
INTERRUPTIONS EXTERNES toutes les broches numériques
LED_BUILTIN 13
USB Natif dans le processeur nRF52840
LONGUEUR 45 millimètres
LARGEUR 18 millimètres
LESTER 5 gr (avec en-têtes)

Documentation

SST : Schémas

L’Arduino Nano 33 BLE est un matériel open-source ! Vous pouvez créer votre propre carte à l’aide des fichiers suivants :

FICHIERS EAGLE EN .ZIP SCHÉMAS EN .PDF FRITTAGE EN .FZPZ FICHE TECHNIQUE EN .PDF



Schéma de brochage

Téléchargez le schéma de brochage complet au format PDF ici .

Téléchargez le fichier Fritzing ici .
