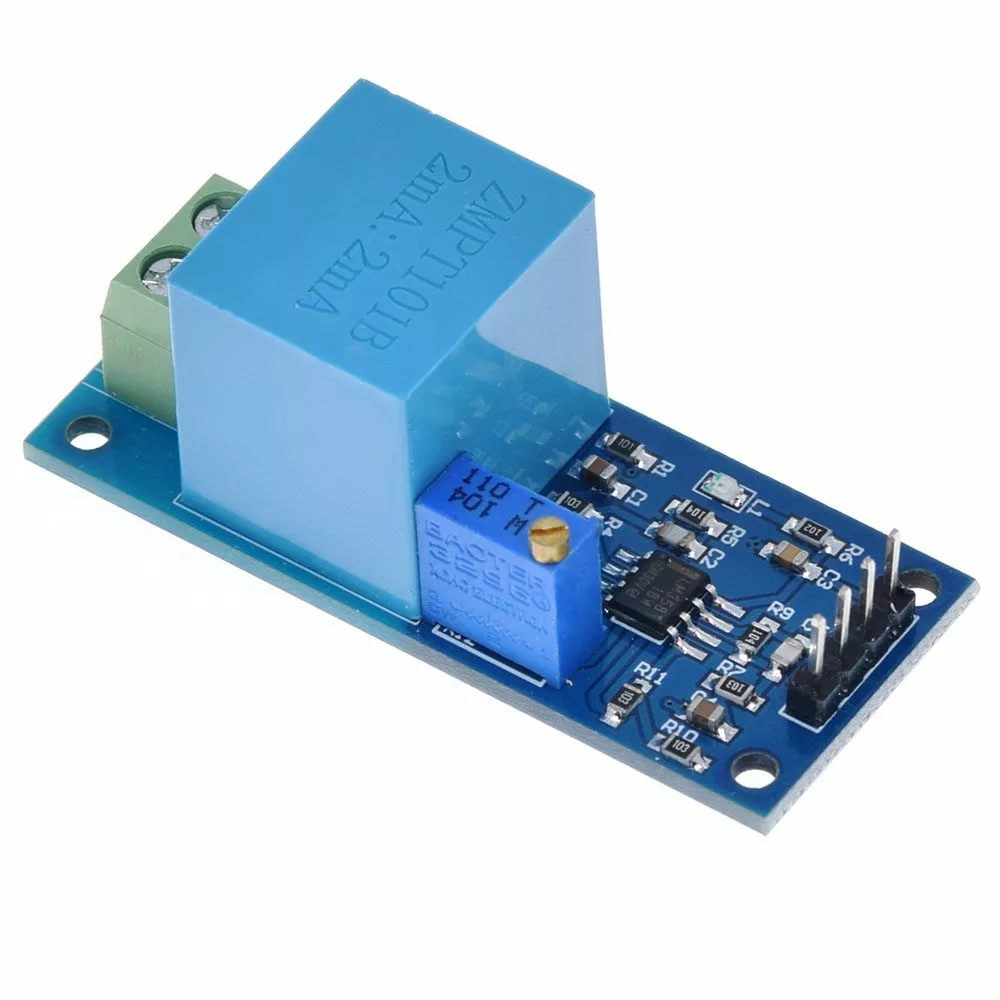

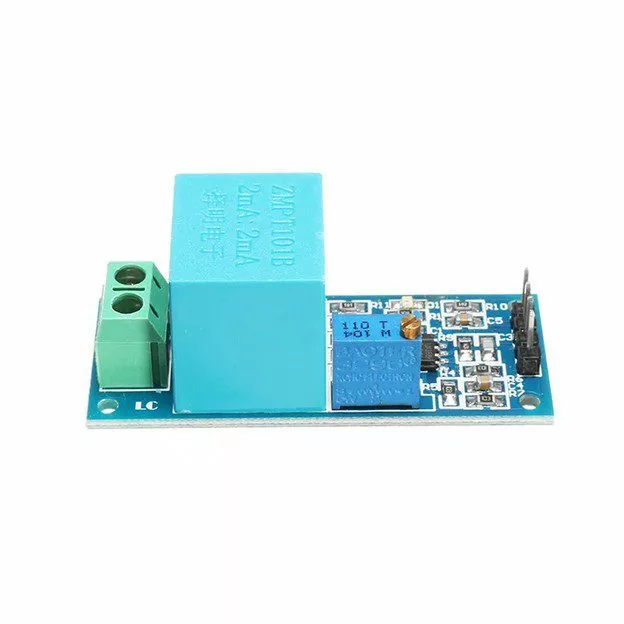

Capteur de tension AC Actif ZMPT101B

UGS : DAR-02-C02

En stock

Capteur de tension AC ZMPT101B, idéal pour mesurer la tension alternative avec précision. Parfait pour projets électroniques et éducatifs.

6,900 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Tension AC · isolé

Mesurez la tension du secteur 230 V en toute sécurité, sans contact direct

Le ZMPT101B place un transformateur de précision entre le secteur et votre microcontrôleur : l’électronique reste isolée pendant que vous lisez la tension AC sur une simple entrée analogique.

⚡ Présentation

Le ZMPT101B est un module capteur de tension AC monophasé conçu pour mesurer la tension du secteur alternatif (jusqu’à ±250 V, 50 Hz en Tunisie) sans relier directement votre carte au réseau. Au cœur du module, un micro-transformateur de tension abaisse et isole le signal ; un amplificateur à AOP LM358 met la sortie en forme et l’envoie, sous forme analogique, vers une entrée ADC de votre microcontrôleur. Vous obtenez ainsi une image fidèle de la tension secteur, exploitable par calcul logiciel.

⭐ Pourquoi ce module

🔒Isolation galvaniqueLe transformateur sépare physiquement le secteur de la partie mesure (isolement > 1 kV).
🎚️Gain réglablePotentiomètre multitours pour ajuster finement l’amplitude de sortie.
📈Sortie analogiqueSignal centré sur un offset (~VCC/2), prêt pour une entrée ADC.
🎯Précision correcteErreur typique de l’ordre de ±3 %, suffisante pour la mesure DIY.
🔋Alimentation simpleFonctionne sous 5 V, directement depuis votre carte Arduino/ESP.
📦Format compactPetite carte facile à intégrer dans un boîtier de wattmètre.

📐 Caractéristiques clés

TypeCapteur de tension AC à transformateur
RéférenceZMPT101B
Tension mesurablejusqu’à ±250 V AC
Fréquence50 / 60 Hz
Isolationgalvanique, > 1 kV
AmplificateurAOP LM358
Sortieanalogique (offset ≈ VCC/2)
Alimentation5 V

🛡️ Mesurer le secteur en sécurité : le rôle de l’isolation

Mesurer 230 V avec un simple diviseur résistif relierait directement votre microcontrôleur au réseau : une masse commune mal placée suffit à détruire la carte, voire à présenter un danger pour l’utilisateur. Le ZMPT101B contourne ce risque grâce à son transformateur de tension : le primaire « voit » le secteur, le secondaire transmet une image réduite du signal, mais les deux bobinages ne partagent aucune liaison électrique. Cette isolation galvanique protège l’électronique basse tension et permet de référencer la mesure sur la masse de votre carte sans la connecter au neutre du secteur. C’est précisément ce qui distingue ce module d’une mesure directe.

🔧 Usages

⚡ Wattmètre DIY🔌 Compteur d’énergie📊 Surveillance tension secteur📉 Détection sous-tension🚫 Détection de coupure🏠 Monitoring domotique

🔌 Mise en œuvre en 3 étapes

1. Entrée ACRaccordez le secteur (phase / neutre) sur le bornier d’entrée du transformateur, hors tension.
2. Sortie vers ADCAlimentez en 5 V et reliez la broche OUT à une entrée analogique (A0 sur Arduino, ADC de l’ESP).
3. Réglage + RMSAjustez le potentiomètre pour centrer le signal, puis échantillonnez et calculez la valeur RMS dans le code, avec calibration sur une tension de référence connue.

👤 Pour qui ?

🔧 Makers avertis🎓 Étudiants ISET⚡ Projets énergie🏗️ Prototypage instrumentation

💡 Bon à savoir

⚠️ Sécurité — vous manipulez du 230 V. Le câblage du secteur est dangereux et réservé à un public averti. Effectuez tout branchement hors tension, isolez soigneusement les conducteurs et le bornier, et ne touchez jamais le circuit sous tension. L’isolation du transformateur protège la partie mesure, pas vos doigts côté entrée AC. Enfin, la sortie est un signal instantané : une calibration logicielle (réglage du gain par le potentiomètre + facteur d’échelle dans le code) est indispensable pour obtenir une tension RMS exacte.

🏁 En résumé

Le ZMPT101B est la solution accessible pour lire la tension du secteur 230 V dans vos projets en Tunisie tout en gardant votre microcontrôleur isolé du réseau. Son transformateur assure la sécurité de la partie mesure, sa sortie analogique et son potentiomètre facilitent l’intégration — à condition de respecter les précautions liées au 230 V et de calibrer le calcul RMS côté logiciel.

Questions fréquentes

Comment utiliser le capteur de tension AC ZMPT101B ?

Le capteur ZMPT101B est conçu pour mesurer la tension alternative. Connectez-le à votre circuit selon le schéma fourni, puis lisez les valeurs sur votre microcontrôleur ou votre carte de prototypage. Il est idéal pour les projets éducatifs et les applications électroniques.

Ce capteur est-il compatible avec tous les microcontrôleurs ?

Oui, le capteur ZMPT101B est compatible avec la plupart des microcontrôleurs comme Arduino, Raspberry Pi et autres plateformes de prototypage. Assurez-vous de suivre les spécifications de connexion pour garantir un fonctionnement optimal.

Comment installer le capteur de tension AC ZMPT101B ?

L'installation du capteur est simple. Connectez les bornes du capteur aux points de mesure de votre circuit. Suivez le schéma de câblage fourni dans la documentation pour éviter toute erreur de connexion.

Quel est le délai de livraison pour ce produit en Tunisie ?

La livraison du capteur ZMPT101B en Tunisie prend généralement entre 3 à 7 jours ouvrables. Les délais peuvent varier en fonction de votre localisation et des conditions de transport.

Le capteur ZMPT101B est-il garanti ?

Oui, le capteur de tension AC ZMPT101B est couvert par une garantie de 1 an contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences entre le ZMPT101B et d'autres capteurs de tension ?

Le ZMPT101B se distingue par sa précision et sa facilité d'utilisation. Contrairement à d'autres capteurs, il est spécialement conçu pour des mesures de tension alternative, ce qui le rend idéal pour des projets spécifiques.

Peut-on utiliser ce capteur pour des applications industrielles ?

Le ZMPT101B est principalement destiné à des projets éducatifs et de prototypage. Pour des applications industrielles, il est recommandé de choisir des capteurs spécifiquement conçus pour des environnements plus exigeants.

Comment utiliser le capteur de tension AC ZMPT101B

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Avant de commencer, assurez-vous d'avoir le capteur ZMPT101B, une carte Arduino ou un microcontrôleur compatible, des fils de connexion, et un ordinateur avec l'IDE Arduino installé.

  2. 2
    Branchement du capteur

    Connectez le capteur ZMPT101B à votre carte Arduino. Reliez la broche VCC du capteur à la broche 5V de l'Arduino, la broche GND à la masse, et la broche de sortie (OUT) à une entrée analogique de l'Arduino.

  3. 3
    Téléchargement de la bibliothèque

    Ouvrez l'IDE Arduino et téléchargez la bibliothèque nécessaire pour le capteur ZMPT101B si elle n'est pas déjà installée. Vous pouvez la trouver dans le gestionnaire de bibliothèques de l'IDE.

  4. 4
    Écriture du code

    Écrivez un programme simple pour lire la valeur analogique du capteur. Utilisez la fonction analogRead() pour obtenir la valeur de la broche à laquelle le capteur est connecté.

  5. 5
    Téléversement du code

    Connectez votre Arduino à l'ordinateur via USB et téléversez le code que vous avez écrit. Assurez-vous qu'il n'y a pas d'erreurs dans le code avant de procéder.

  6. 6
    Test de fonctionnement

    Une fois le code téléversé, ouvrez le moniteur série de l'IDE Arduino pour visualiser les valeurs lues par le capteur. Vérifiez que les valeurs correspondent aux variations de tension AC mesurées.

  7. 7
    Calibration si nécessaire

    Si les valeurs ne semblent pas correctes, envisagez de calibrer le capteur en ajustant les coefficients dans votre code selon les spécifications du capteur et les mesures réelles.

Poids0,015 kg
