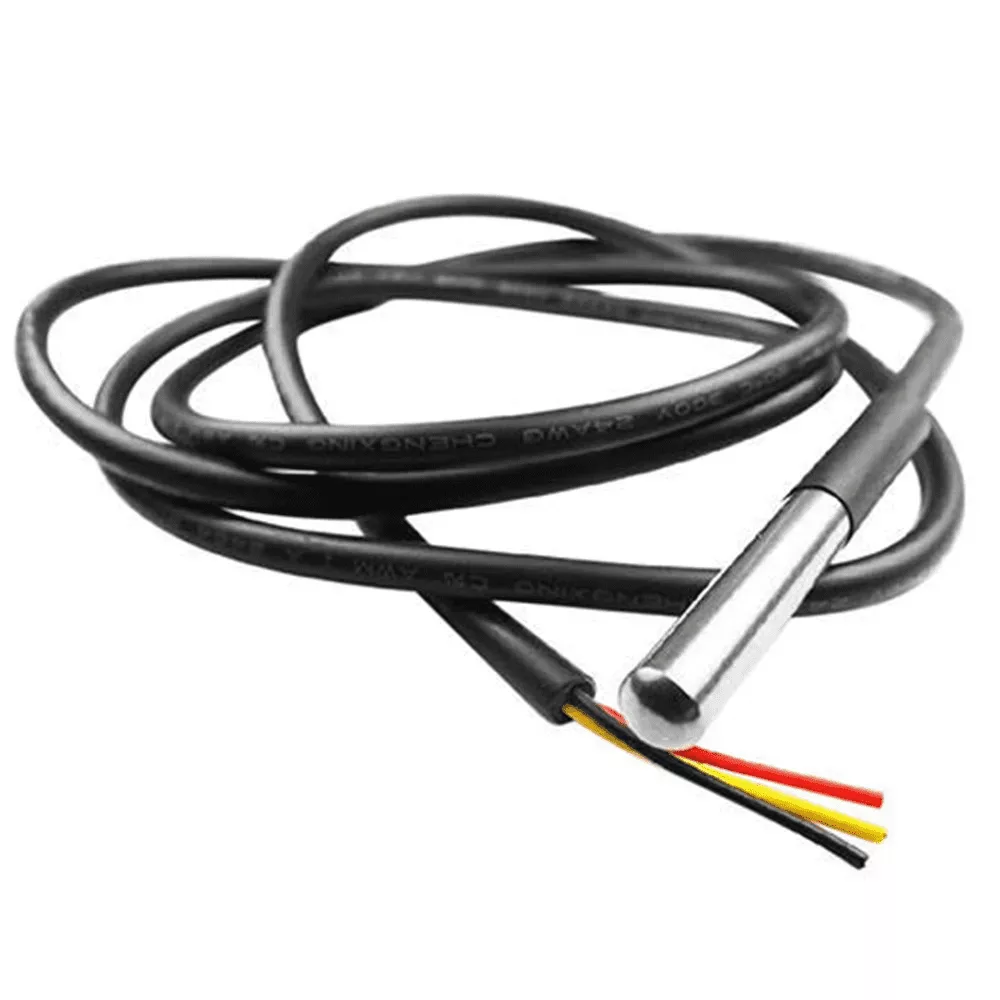

Capteur de température DS18B20
Il est très pratique lorsque vous devez mesurer quelque chose de loin ou dans des conditions humides. Parce qu’ils sont numériques, vous n’obtenez aucune dégradation du signal, même sur de longues distances.
Ces capteurs de température numériques à 1 fil sont assez précis (±0,5 °C sur une grande partie de la plage) et peuvent donner jusqu’à 12 bits de précision à partir du convertisseur numérique-analogique embarqué.
Ils fonctionnent très bien avec n’importe quel microcontrôleur utilisant une seule broche numérique, et vous pouvez même en connecter plusieurs à la même broche, chacun ayant un ID 64 bits unique gravé en usine pour les différencier. Utilisable avec les systèmes 3.0-5.0V.
Lors de l’utilisation avec un microcontrôleur, placez une résistance de 4,7 k sur la broche de détection, ce qui est nécessaire comme pull-up de la ligne DATA à VCC.
Connexion filaire
Rouge : VCC/VDD
Jaune/Blanc : DATA
Noir : GND
Capteur de température DS18B20
Caractéristiques :
- Chaque broche utilise un tube thermo rétractable pour éviter les courts-circuits, une colle d’étanchéité interne, étanche, étanche à l’humidité.
- L’encapsulation du tube en acier inoxydable étanche à l’humidité empêche la rouille.
- Tube en acier inoxydable de 6 mm de diamètre sur 30 mm de long
- Contient le capteur de température DS18B20
- Résolution sélectionnable de 9 à 12 bits
- Utilise une interface à 1 fil – ne nécessite qu’une seule broche numérique pour la communication
- ID 64 bits unique gravé dans la puce
- Plusieurs capteurs peuvent partager une broche
- Système d’alarme de limite de température
- Le temps de requête est inférieur à 750 ms
- Sans les composants externes, le bus unique unique.
