Capteur de pluie

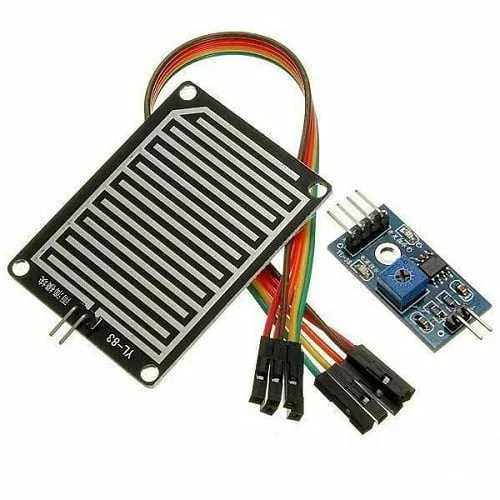

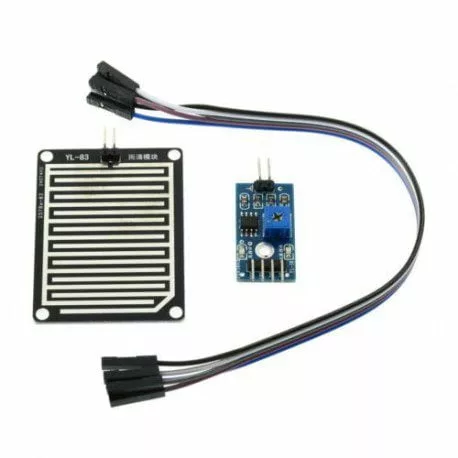

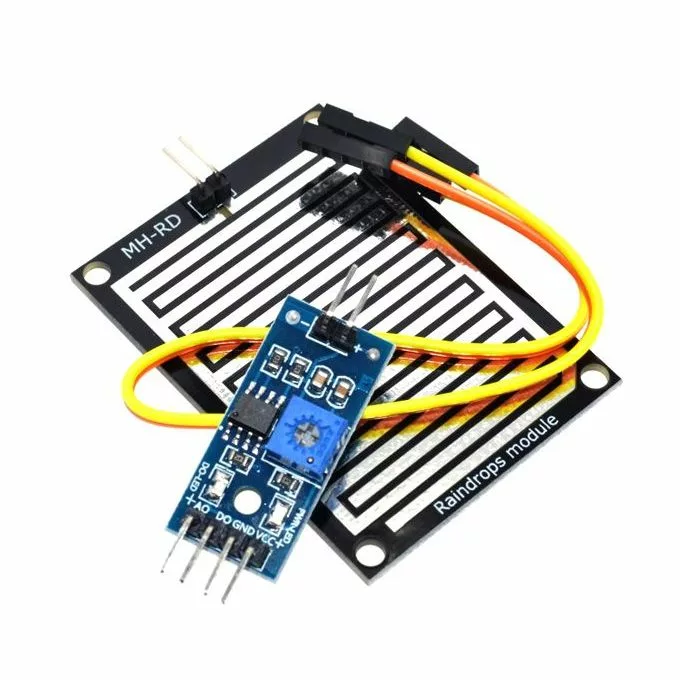

Ce capteur est idéal pour détecter les précipitations, dans des projets de domotiques ou, par exemple, pour monitorer les précipitations dans le cadre d’un projet agricole. Le capteur est accompagné d’un module d’interfaçage (pour les réglages de sensibilité et le choix entre sortie numérique et sortie analogique) et de ses câbles, ou cavaliers, de connexion.
Le capteur de pluie détecte les gouttes d’eau lorsque celles ci court-circuitent les pistes du circuits imprimés. Le capteur agit comme une résistance variable qui va changer d’état : 100k ohms lorsqu’il est mouillé et 2M ohms lorsqu’il est sec. Il dispose de 2 sorties, une sortie numérique 1 ou 0 ainsi que d’une sortie analogique 0 à 1023 .
Le module comparateur est équipé d’un potentiomètre pour régler la sensibilité.
- Dimension du capteur : 39 mm x 54 mm
- Tension : 3,3V-5V
- 2 Leds de contrôle
Bornes du module de d’interfaçage :
- VCC : alimentation positive (3 ou 5V DC)
- GND : masse, négatif
- DO : sortie digitale (1 ou 0)
- AO : sortie analogique (de 0 à 1023)
