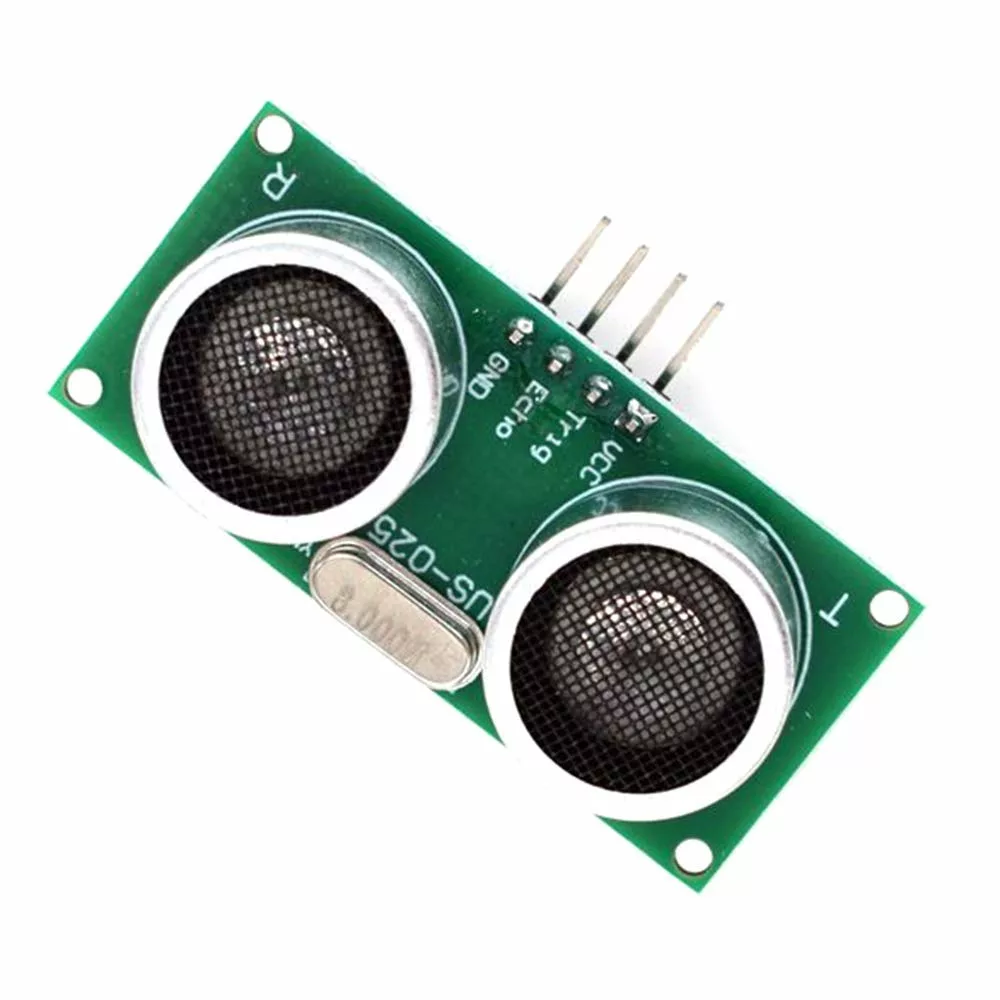

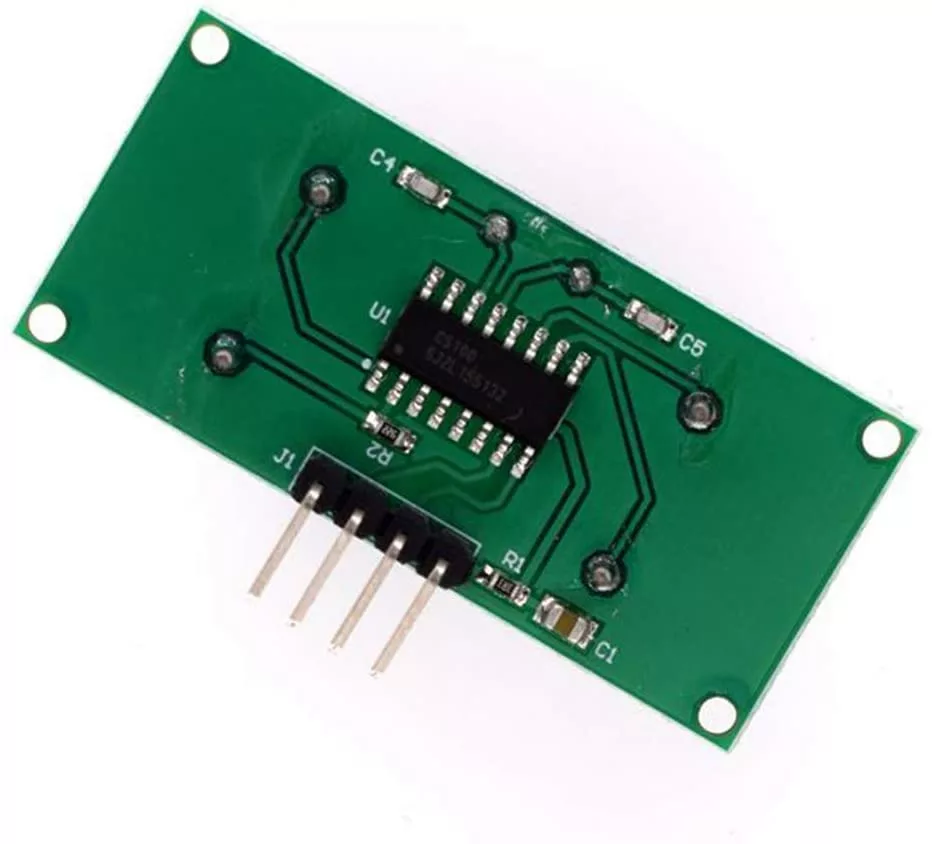

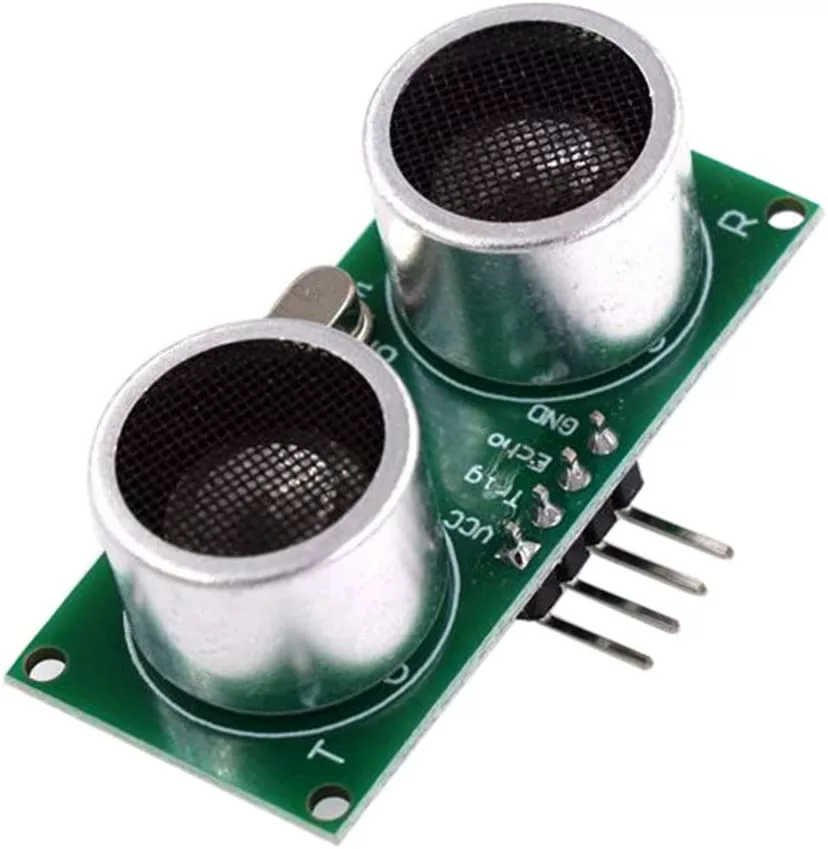

Capteur de distance à ultrasons US-025 3V 5.5V

Capteur de distance à ultrasons US-025

Le module fonctionne :
(1) Déclencheur IO allant jusqu’à au moins 10us signal élevé.
(2) Le module envoie automatiquement huit ondes carrées de 40 kHz, détecte automatiquement si le signal est retourné.
(3) le signal de retour, une sortie IO élevée, une durée élevée de temps d’ultrasons du lancement au retour.
Distance de test = (temps élevé * vitesse du son (340 m/s) / 2.

Broche 1 : connexion à l’alimentation VCC (DC 3 V-5,5 V).
Broche 2 : connectez au circuit externe terminal Trig et insérez un niveau élevé de 10 us ou plus à cette broche pour déclencher le module de déclenchement.
Broche 3 : connexion au circuit externe Echo. Lorsque la mesure de distance se termine, cette broche émet un niveau élevé et la largeur du niveau est la somme du temps de déclenchement rond ultrasonique.
Broche 4 : connectez la terre du circuit externe.
