Module multiplexeur TCA9548A I2C

Vous venez de trouver le capteur I2C parfait et vous souhaitez en connecter deux, trois ou plus à votre Arduino. Lorsque vous réalisez « Oh non, cette puce a une adresse I2C fixe, et d’après ce que je sais sur I2C ; vous ne pouvez pas avoir deux appareils avec la même adresse sur les mêmes broches SDA/SCL ». Vous n’avez pas de chance ? Vous le seriez si vous n’aviez pas cette carte de développement d’extensions multiples CJMCU TCA9548A I2C à 8 canaux.

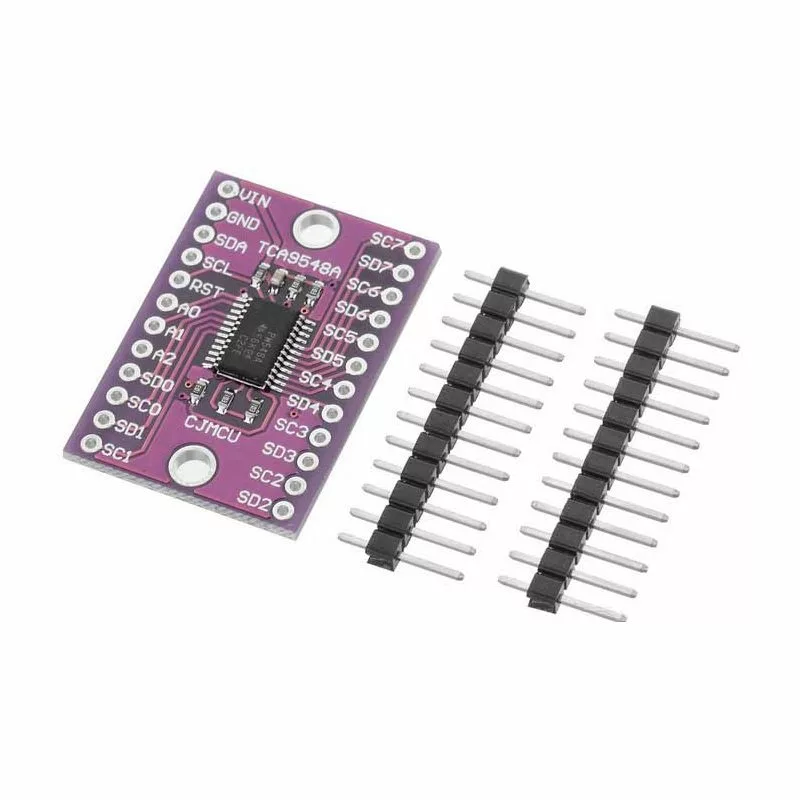

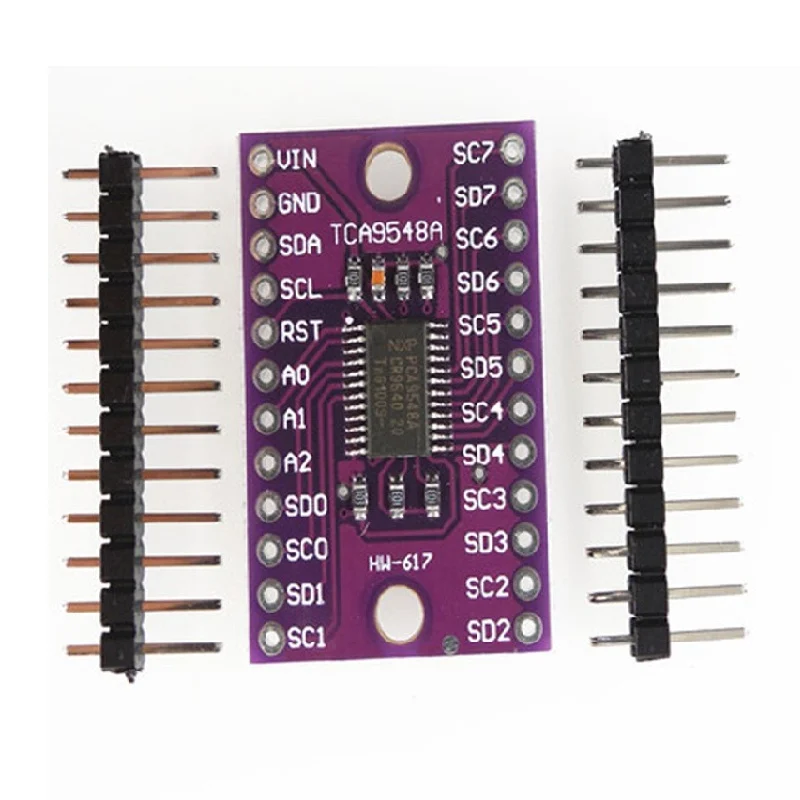

La carte de développement d’extensions multiples CJMCU TCA9548A I2C 8 canaux est intéressante en ce qu’elle a une adresse I2C (0x70 par défaut) – et vous lui envoyez essentiellement une commande pour lui dire à quelle sortie multiplexée I2C vous voulez parler, alors vous pouvez adresser le conseil auquel vous souhaitez vous adresser.




Spécifications et fonctionnalités :

  1. 1 à 8 commutateurs de traduction bidirectionnels.
  2. Prend en charge l’insertion à chaud.
  3. Courant de veille faible.
  4. 1 à 8 commutateurs de traduction bidirectionnels.
  5. Entrée de réinitialisation active-basse.
  6. Mise sous tension avec tous les canaux de commutation désélectionnés.
  7. Compatible I2C Bus et SMBus.
  8. Entrées tolérantes 5 V.
  9. La performance de verrouillage dépasse 100 mA selon JESD 78, classe II.

Description de la broche :

Broches d’alimentation :

  • Vin  – c’est la broche d’alimentation. Étant donné que la puce du capteur utilise 3-5 VDC. Pour alimenter la carte, donnez-lui la même puissance que le niveau logique de votre microcontrôleur – par exemple, pour un micro 5V comme Arduino, utilisez 5V.
  • GND  – terrain d’entente pour la puissance et la logique.

Broches côté contrôle I2C :

  • SCL  – il s’agit de la broche d’horloge I2C pour la puce elle-même, connectez-vous à la ligne d’horloge I2C de votre microcontrôleur.
  • SDA  – il s’agit de la broche de données I2C pour la puce elle-même, connectez-vous à la ligne de données I2C de votre microcontrôleur.
  • RST  – c’est la broche de réinitialisation, pour réinitialiser la puce du multiplexeur. Tiré haut par défaut, connectez-vous à la terre pour réinitialiser
  • A0  A1 A2  – ce sont les broches de sélection d’adresse pour le multiplexeur. Par défaut, le multiplexeur est à l’adresse  0x70  et ces trois broches sont tirées vers le bas. Connectez-les à Vin pour définir l’adresse sur 0x71 – 0x77.
  • A0  est le bit le moins significatif (s’il est mis au niveau haut, il augmentera l’adresse de 1).
  • A1  est le 2ème bit le plus significatif (s’il est mis au niveau haut, il augmentera l’adresse de 2).
  • A2  est le 3e bit le moins significatif (s’il est mis au niveau haut, il augmentera l’adresse de 4).

Broches côté multiplexé I2C :

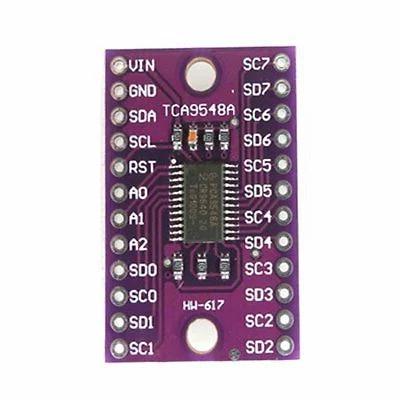

  • SDx  et  SCx : Il existe 8 ensembles de  broches SDx  et  SCx  , de  SD0/SC0  à  SD7/SC7 . Ce sont les broches multiplexées. Chacun est un ensemble de bus I2C complètement séparé. Vous avez donc 8 appareils I2C avec des adresses identiques, tant qu’ils sont chacun sur un bus I2C.
  • Ces broches n’ont pas de pullups installés, donc si vous utilisez une puce ou une évasion sans pull-ups I2C, assurez-vous de les ajouter ! Eh bien, vous pouvez avoir  Vin  à 3,3 V et faire monter ces broches jusqu’à 5 V (c’est-à-dire qu’elles sont conformes à 5 V).

Programme :

Nous vous suggérons d’utiliser ce petit assistant pour vous aider à sélectionner le port

#define TCAADDR 0x70

void tcaselect(uint8_t je) {
si (je > 7) retour ;

Wire.beginTransmission(TCAADDR);
Wire.write(1 << je);
Wire.endTransmission();
}

Vous pouvez ensuite appeler tcaselect(0) à tcaselect(7) pour configurer le multiplexeur.

Notez que si vous avez des périphériques I2C avec l’adresse I2C 0x70, vous devrez court-circuiter l’une des  broches Addr  sur le breakout TCA9548 vers  Vin  afin d’éviter tout conflit. Étant donné que vous pouvez avoir 0x70 à 0x77, trouvez-en un gratuit et vous êtes prêt à partir.
