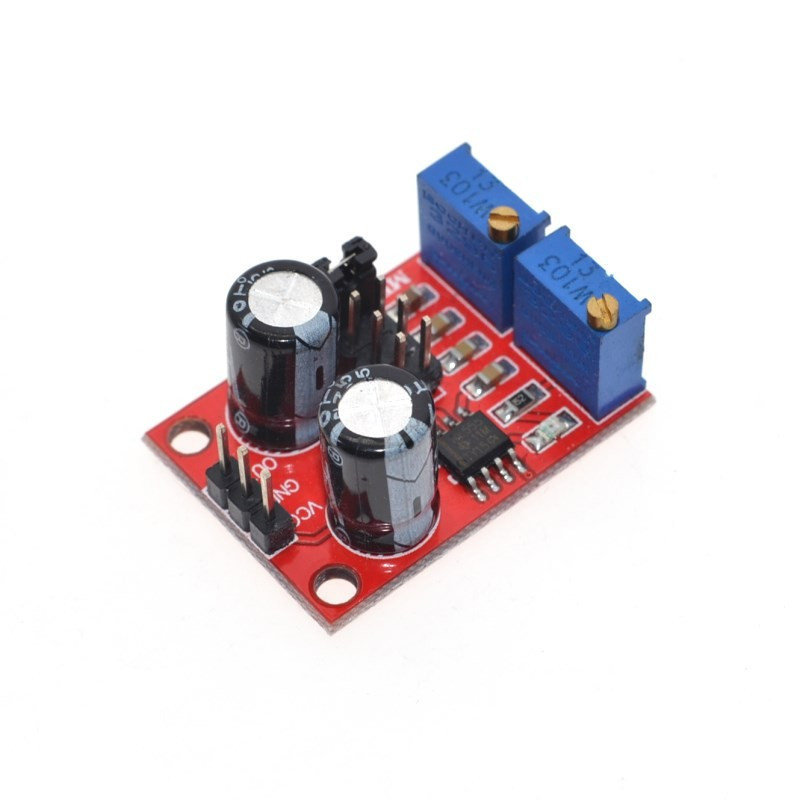

Module Générateur de Signal d’Onde Carrée NE555
Le générateur de signal d’onde carrée de module réglable de cycle de service de fréquence d’impulsion NE555 est un générateur de signal d’onde carrée de 5 V. Il génère un signal d’onde carrée utilisé pour le développement expérimental. Utilisez également pour piloter un moteur pas à pas pour générer un signal de commande d’onde carrée.
Le rapport cyclique de sortie peut être ajusté. Le rapport cyclique et la fréquence ne sont pas réglables séparément, le réglage du rapport cyclique modifiera la fréquence.
La fréquence de sortie est réglable :
- Période T = 0,7 (RA +2 RB) C
- RA, RB est réglable de 0 à 10 K ;
- Profil bas lorsque C = 0,001 UF ;
- IF cale C = 0,1 UF ;
- Fichier haute fréquence C = 1UF ;
- HF cale C = 100UF ;
- Ainsi, les acheteurs peuvent calculer la fréquence de la forme d’onde.
Application:
- Comme un générateur de signal d’onde carrée génère un signal d’onde carrée utilisé pour le développement expérimental.
- Utilisé pour entraîner un moteur pas à pas pour générer un signal d’entraînement à onde carrée.
- Générer une impulsion réglable pour MCU.
- Générer une impulsion réglable, pour contrôler les circuits associés.
Features :
- Générer une impulsion réglable pour MCU.
- Générer une impulsion réglable, pour contrôler les circuits associés.
- Le courant de sortie peut être de 15 MA environ ; Lorsque l’alimentation 12V, le courant de sortie peut 35 MA environ
- Sortie avec indication LED (niveau bas, la LED s’allume ; niveau haut, la LED s’éteint ; basse fréquence, la LED clignote).
- Courant de sortie max : >= ≥15MA (alimentation 5V, V-PP supérieur à 50%), >=35MA (alimentation 12V, V-PP supérieur à 50%)
