Module de charge de 2 batteries li-ion TP4056 1A – Micro B USB

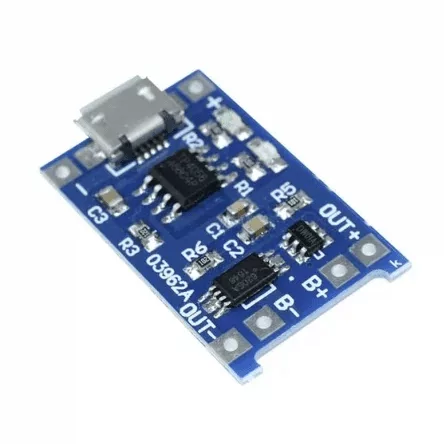

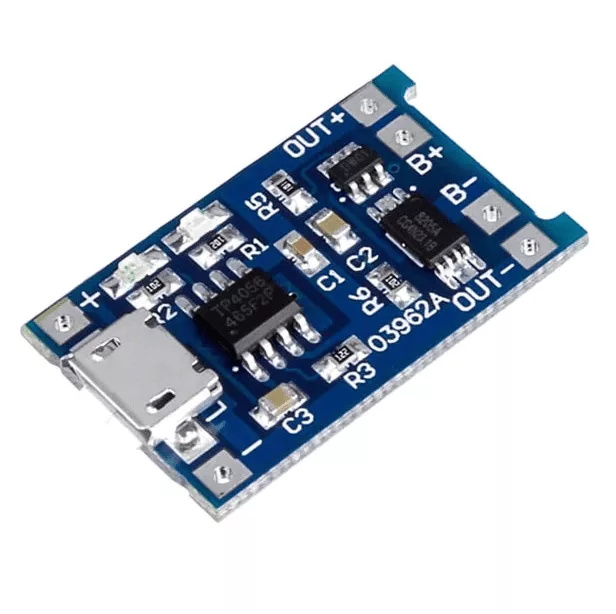

Module de charge de 2 batteries li-ion TP4056 , Cette carte de charge de batterie Li-Ion TP4056 1A Micro USB avec protection contre le courant est un module minuscule, parfait pour charger des cellules lithium-ion (Li-Ion) à cellule unique de 3,7 V 1 Ah ou plus telles que les 16550 qui n’ont pas leur propre protection circuit. Basé sur le circuit intégré de chargeur TP4056 et le circuit intégré de protection de batterie DW01, ce module offrira un courant de charge de 1A puis se coupera une fois terminé.

UGS : DAR-02-S77

5,200 TND

En stock

En stock

20 People watching this product now!
  • Récupérer du magasin Didactico Sfax

Livraison aujourd'hui

Gratuit

  • Livraison via Aramex

Le courrier Aramex livrera à l'adresse indiquée

1-2 Jours

8.000 TND

  • Garantie 1 an

Plus de détails

  • Remboursement 15 Jours

Plus de détails

Mode de payement:

Description

Module de charge de 2 batteries li-ion TP4056

De plus, lorsque la tension de la batterie tombe en dessous de 2,4 V, le circuit intégré de protection éteint la charge pour empêcher la cellule de fonctionner à une tension trop basse – et protège également contre les surtensions et les inversions de polarité (il se détruira généralement au lieu de la batterie) mais veuillez vérifier que vous l’avez correctement connecté la première fois.

Fabriqué sous traitement entièrement mécanique. Chaque module est testé OK avant expédition depuis  Didactico.tn , il a donc une grande fiabilité pour les meilleures performances. En conclusion, c’est une conception spéciale pour une seule charge de batterie au lithium. TP4056 Les autres fonctionnalités incluent le moniteur de courant, le verrouillage de sous-tension, la recharge automatique et deux broches d’état pour indiquer la fin de la charge et la présence d’une tension d’entrée.

Utilisation du module :
  1. Connectez le câble micro USB pour l’alimentation, ou 5V DC aux plots marqués IN+ et IN- sur le côté gauche du module
  2. Connectez la cellule à charger aux plots B+/B- sur le côté droit du module.
  3. Une charge (quelque chose pour alimenter la batterie) peut être connectée aux pads OUT+/OUT- sur le côté droit
  4. Important! Déconnecter la charge lors de la charge
  5. La LED rouge indique que la charge est en cours, la LED verte indique que la charge est terminée.
  6. Ne chargez jamais votre batterie à un taux supérieur à 1C.
REMARQUE:

1. L’ampèremètre ne peut être connecté qu’à une extrémité d’entrée 5v du module.
2. Il vaut mieux que le courant de charge soit de 37% de la capacité de la batterie. Si vous chargez la batterie de 1000mAh, un courant de 400mAh suffit.
3. Le fil de connexion ne doit pas être trop épais.
4. Assurez-vous que le point de connexion est bon.
5. Si la tension d’entrée est trop élevée, comme 5.2v, le courant sera inférieur à 1000mA, c’est normal. C’est une fonction de protection, soustrayez automatiquement le courant de charge pour éviter d’endommager la puce par brûlure.
6. NON Inversion de polarité.

Nous avons 3 autres cartes de charge utilisant la même puce TP4056 qui sont disponibles sur   Didactico.tn  et elles sont différentes selon le port USB intégré et la protection actuelle qu’elles fournissent,

1)  Module de charge de batterie au lithium TP4056 1A Li-Ion – Micro B USB
2)  Module de charge de batterie au lithium TP4056 1A Li-ion – Mini USB
3)  Module de charge de batterie au lithium TP4056 1A Li-ion avec protection de courant – Mini USB

Caractéristiques :

  1. Indicateur LED : le rouge est en charge Le vert est complètement chargé.
  2. Protection actuelle : Oui
  3. Polarité inversée : NON.
  4. Utilisez la puce de charge mature TP4056 pour des circuits périphériques simples, de bonnes performances de protection et une précision de charge élevée.
  5. Traitement entièrement automatisé par machines, fabrication de toutes les pièces détachées.
