Module Afficheur TM1637 4 digit avec horloge

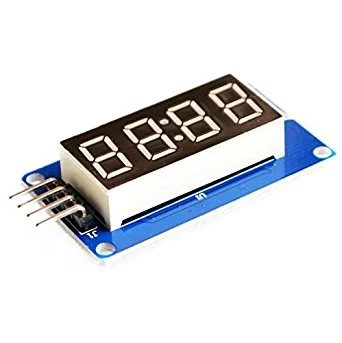

Module Afficheur à LED à tube numérique TM1637 4 bits est une solution abordable pour afficher les données de sortie de votre projet Arduino . Bien que les données affichées soient restreintes par des nombres, elles permettent néanmoins aux utilisateurs d’afficher également certains caractères comme A, B, C, etc.

Cet affichage LED à 7 segments a 4 chiffres qui sont contrôlés par la puce de pilote TM1637. Il ne nécessite que deux connexions pour contrôler ce module d’affichage à LED à tube numérique TM1637 4 bits. De plus, grâce au bus I2C, vous pouvez le contrôler en utilisant seulement 2 fils, laissant plus de broches disponibles sur votre microcontrôleur pour connecter d’autres choses.

Le module est une horloge de 12 pieds avec quatre modules d’affichage à tube anodique commun (0,36 pouce) pour le pilote IC TM1637, seules deux lignes de signal peuvent permettre au MCU de contrôler quatre tubes numériques à 7 segments.

Il existe plusieurs modules utilisant cette puce TM1637 pour former un module d’affichage numérique à 4 chiffres. Le TM1637 a également une capacité d’entrée au clavier mais n’est pas utilisé dans ce module.

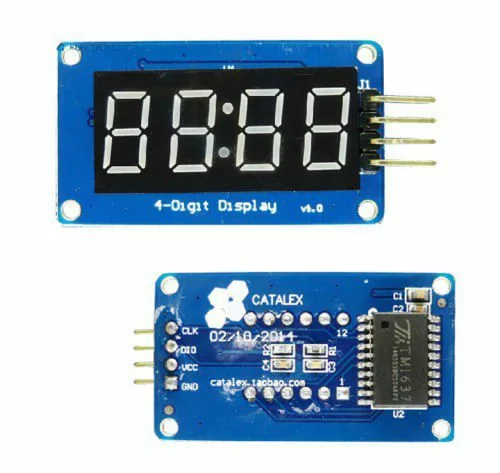

Description du brochage :

Module d’affichage LED vers Arduino

• GND    –    GND
• Vcc       –      5V
• DIO     –      D2
• CLK     –      D3

Caractéristiques :

• Facilité d’utilisation.
• Facilité de multiplexage.
• Peut être utilisé comme unité d’affichage à 4 chiffres.
• Peut être utilisé comme affichage de l’horloge.
• Projet d’horloge de bricolage.
• Unité d’affichage à 4 chiffres.
• Projets électriques/électroniques.
• Le projet de compteur à l’aide d’un affichage à 7 segments.
• 4 trous de positionnement de vis M2 pour une installation facile
