Circuit TCRT5000

1,000 TND

EAN: 6190000120601
SKU:DCD-01-T23

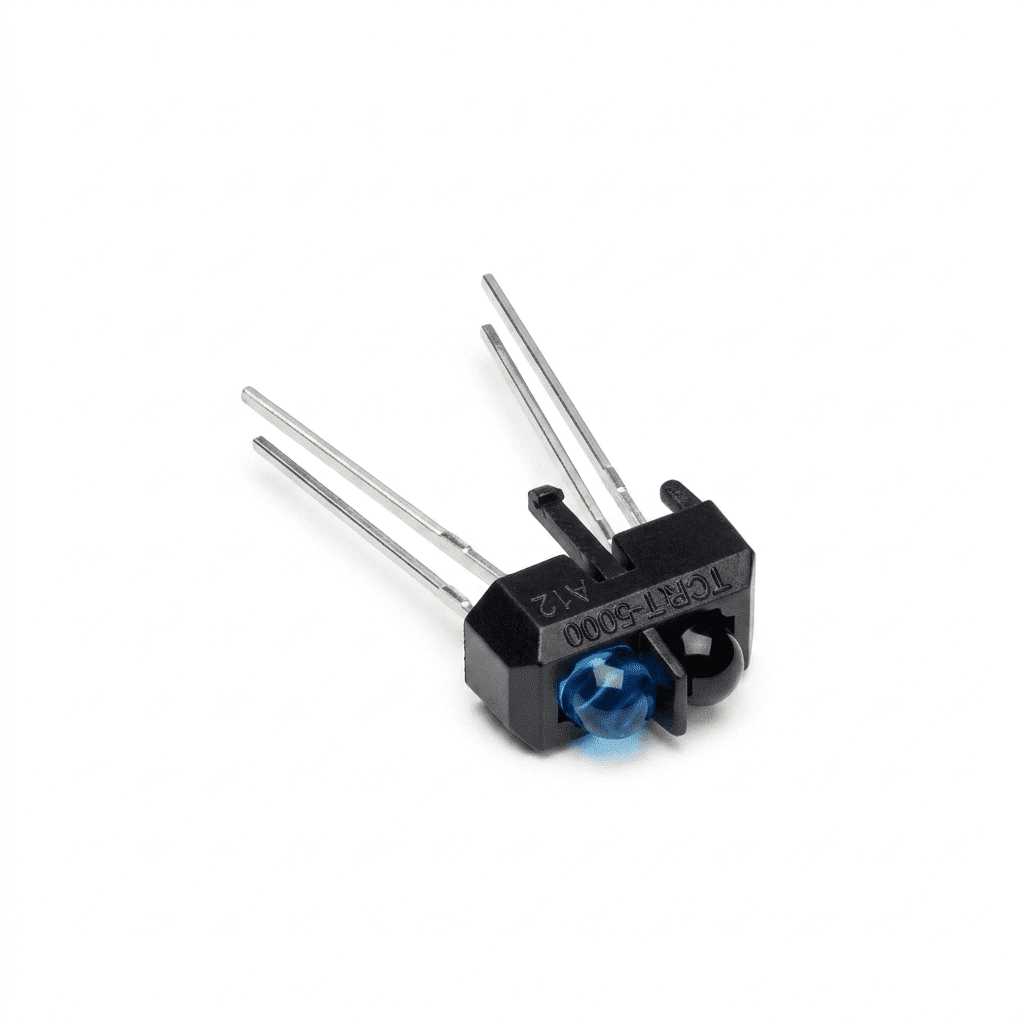

Circuit TCRT5000

TCRT5000 est un capteur infrarouge. Il est utilisé pour détecter la couleur et la distance. Ce capteur IR est souvent utilisé dans les robots de suivi de ligne, l’enregistrement automatique des données sur les compteurs de services publics, etc. Ce capteur peut détecter si une surface est blanche ou noire.

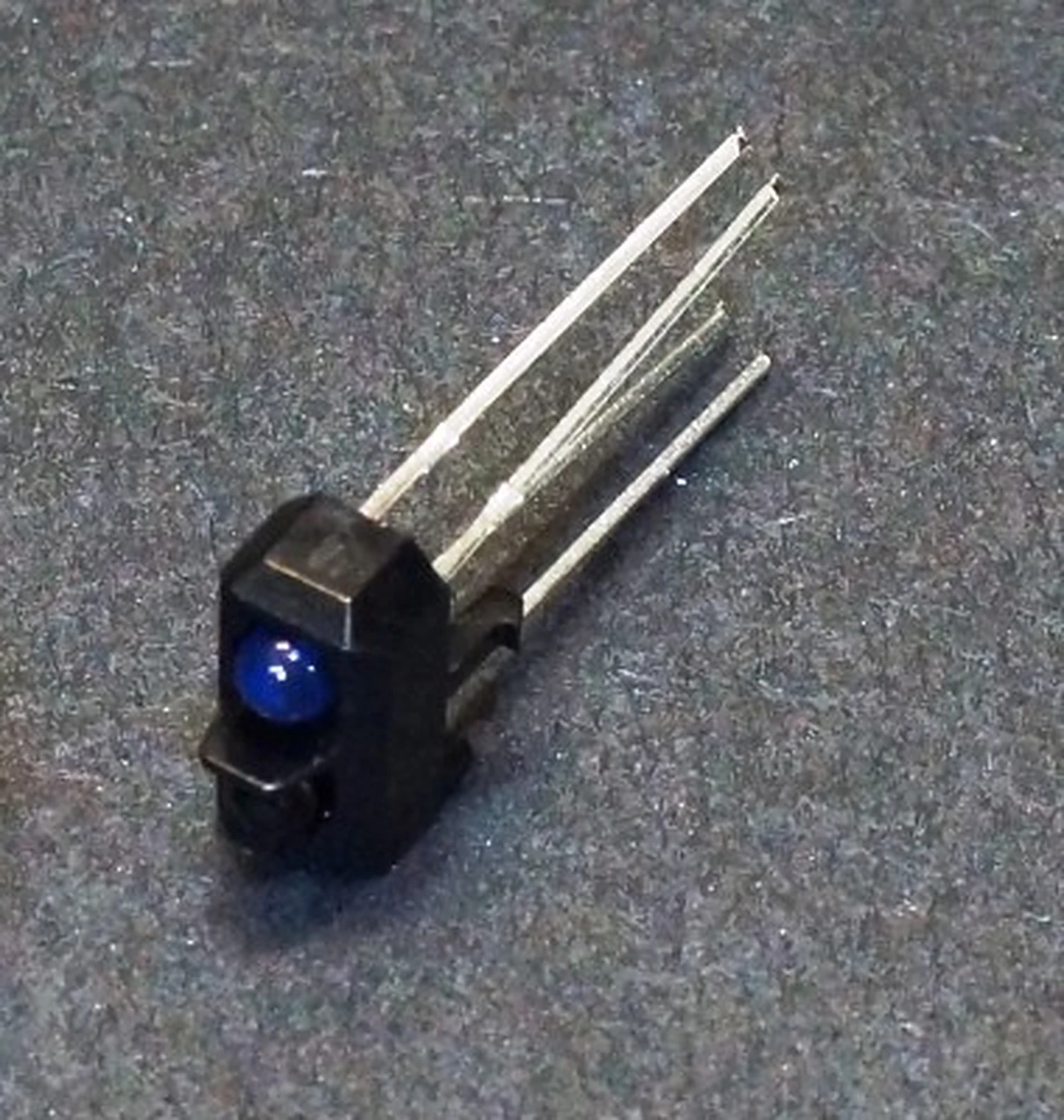

La construction du capteur infrarouge TCRT5000 comprend un émetteur infrarouge et un phototransistor dans un boîtier qui bloque la lumière visible. Le paquet comprend deux clips de montage. Dans ce capteur, la source de lumière émettrice et le détecteur sont agencés dans la même direction pour détecter la présence d’un objet, en utilisant le faisceau infrarouge réfléchissant de l’objet. Le capteur est également constitué d’un phototransistor.

Caractéristiques

  • Construction encliquetable pour montage sur circuit imprimé
  • Hauteur du colis : 7 mm
  • Construction de boîtier en plastique polycarbonate qui empêche la diaphonie
  • Taux de transfert de courant (CTR) de 10 % typique

Condition de travail

Dans le capteur IR TCRT5000, la diode infrarouge émet l’infrarouge en continu lorsque le module est connecté à l’alimentation, mais lorsque la lumière infrarouge émise n’a pas été réfléchie ou que la force n’est pas assez grande, la diode sera à l’état éteint. A ce moment, la logique de sortie est BASSE et le signal indique que la LED est éteinte.

Sensibilité

La plage de distance de mesure pour ce capteur varie de 1 mm à 8 mm. Il y a aussi un potentiomètre intégré pour régler la sensibilité du capteur.

Caractéristiques

  • Capteur IR avec sortie transistor
  • Tension de fonctionnement : 5 V
  • Courant direct de diode : 60 mA
  • Sortie : données analogiques ou numériques
  • Courant de collecteur de transistor : 100 mA
  • Température de fonctionnement : -25°C à +85°C

Applications

  • Capteur de position pour codeur d’arbre
  • Détection de matériaux réfléchissants, cartes magnétiques, etc.
  • Interrupteur de fin de course optique
  • Capteur de ligne pour jouets robotiques, suiveur de ligne, etc.
  • Détection d’obstacles
