Carte développement TTGO T-Beam ESP32 LoRa 868Mhz Wifi Bluetooth

260,000 TND

EAN: 6190000104526
SKU:DAR-01-B52

Carte développement TTGO t-beam ESP32 LoRa 868Mhz Wifi Bluetooth GPS SMA 18650 support de batterie avec OLED

Le TTGO T-Beam propose des en-têtes à 26 broches avec GPIO, ADC, VP/VN, DAC, tactile, SPI, I2C, UART, 2 broches « LoRa » et des signaux d’alimentation (5 V/3,3 V/GND). deux boutons sur la carte, l’un est pour l’alimentation, mais le second est connecté à la broche GPIO39 de l’ESP32.

Description de la broche :

Carte développement TTGO t-beam ESP32 LoRa 868Mhz

Carte développement TTGO t-beam ESP32 LoRa 868Mhz


Carte développement TTGO t-beam ESP32 LoRa 868Mhz

Carte développement TTGO t-beam ESP32 LoRa 868Mhz

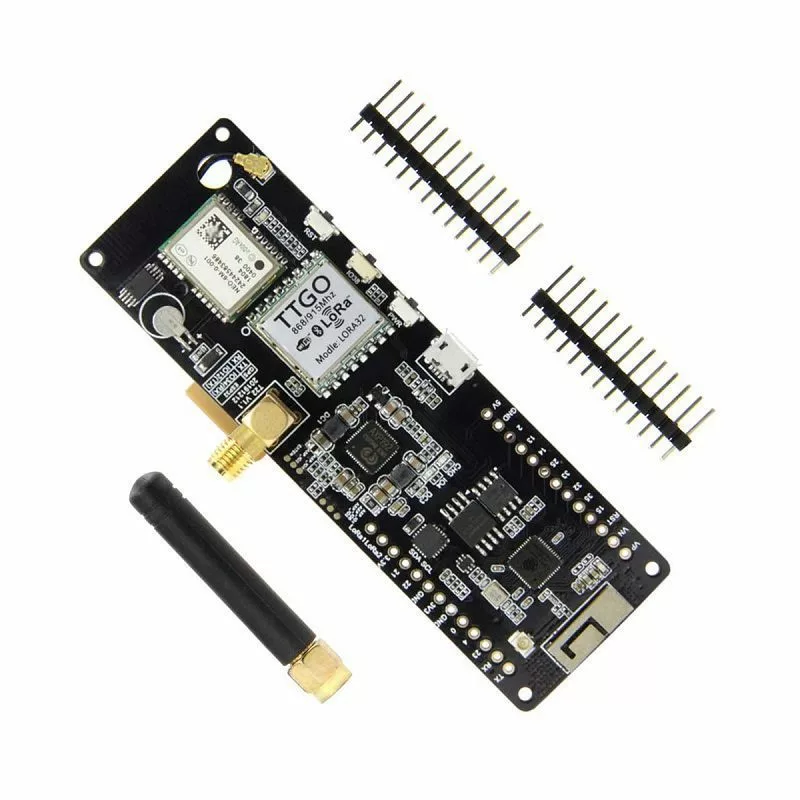

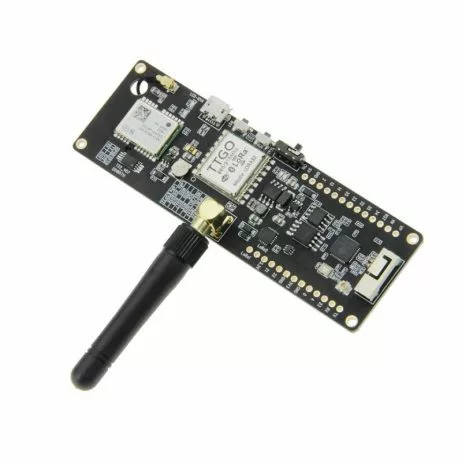

La carte est construite autour d’une puce ESP32 double cœur, avec 4 Mo de flash SPI embarqué, fournissant à la fois le Wi-Fi et le Bluetooth LE via une « antenne 3D » sur le PCB. Le support LoRa de la carte est disponible en trois variantes différentes, fonctionnant à 433 MHz, 868 MHz et 915 MHz selon la région, avec une antenne SMA incluse. Le suivi de localisation est assuré par le module GPS u-Blox NEO-6M embarqué avec une antenne en céramique.

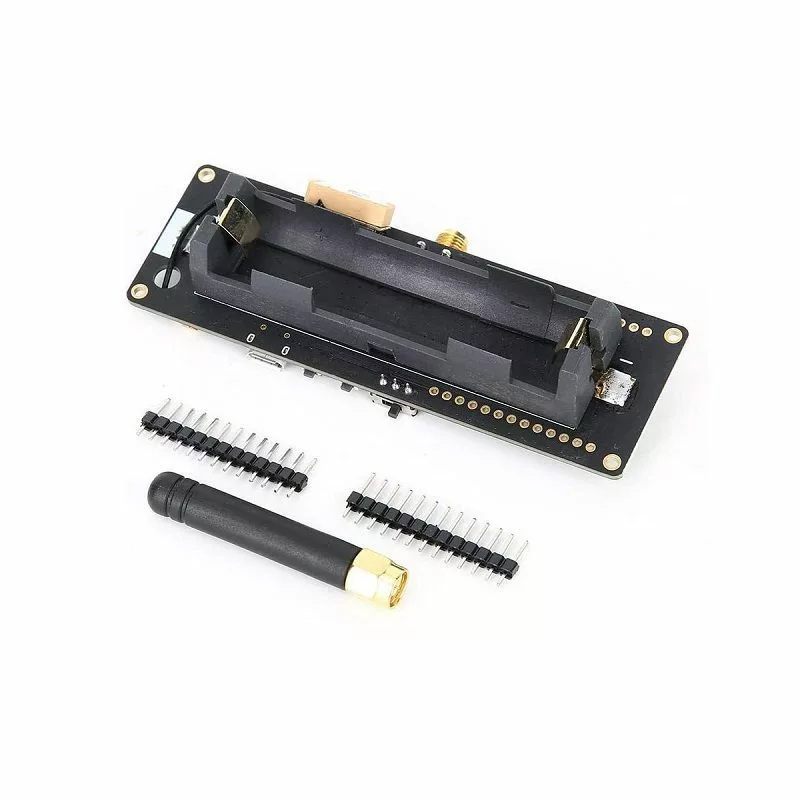

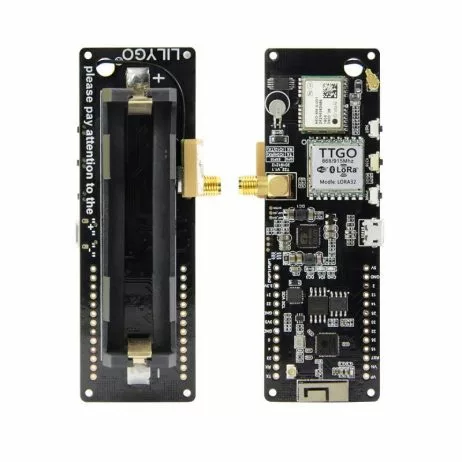

La carte peut être programmée à l’aide de l’environnement de développement Arduino, et l’exemple de code vous montre comment envoyer et recevoir des données via LoRa. Retourner la carte là-bas est un support de batterie pour une cellule Li-Ion 18650, et tandis qu’une sorte de 18650 ressemble à une pile AA « standard », c’est très différent. Alors ne faites pas l’erreur de remplacer la pile AA la plus courante pour essayer d’alimenter la carte. Ils ne sont pas tout à fait de la même taille, mais j’ai vu des gens tenter néanmoins cette substitution.


Caractéristiques:

  1. Programme de traitement de paquets de données hautement configurable, les données des paramètres de configuration peuvent être enregistrées dans l’EEPROM.
  2. ERP32 avec la nouvelle version REV1 prend en charge l’accès Internet sans fil et la connexion Bluetooth sans fil.
  3. Module désigné avec antenne en céramique et super signal, prend en charge le contrôle automatique du gain et la correction automatique de la fréquence.
  4. GPS Avec l’aide d’un système de positionnement global, module GPS NEO-6M, alimentation universelle 3V-5V.
  5. Il dispose également d’une fonction RSSI numérique, d’une fonction de réveil RF,
  6. Mémoire flash de 4 Mo,
  7. Détection de basse tension et capteur de température,
  8. Indicateur de signal LED à réveil rapide et saut de fréquence, et batterie avec sauvegarde des données.
